교량사진첩변환기 — 점검보고서 PDF → 사진첩

보고서 PDF 하나로 사진첩 한 권

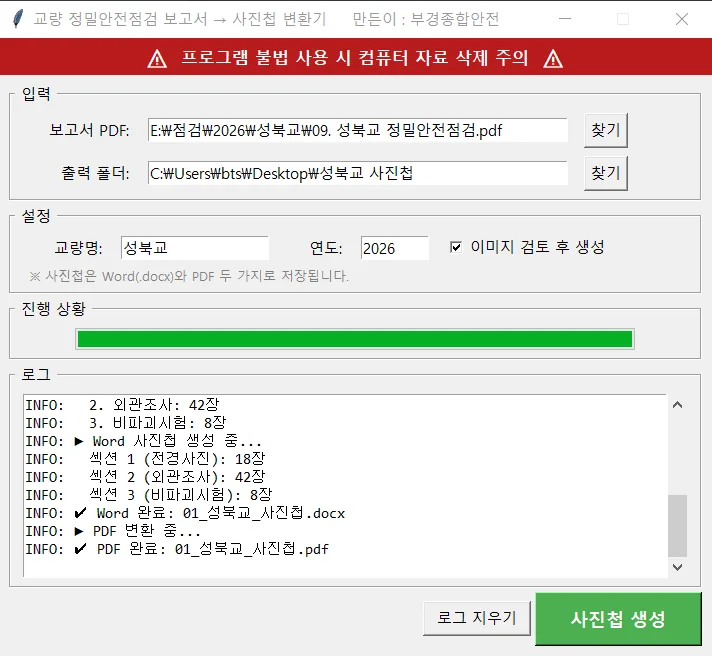

정밀안전점검·정밀안전진단 성과품에는 본 보고서와 별도로 사진첩을 편철합니다. 사진 원본 폴더는 보고서마다 정리 상태가 다르고, 어떤 사진이 어느 부재의 어떤 손상인지는 결국 보고서 본문에만 적혀 있습니다. 완성된 보고서 PDF를 입력으로 삼으면 사진과 그 사진의 설명·순서·소속 장(章)이 한 곳에 있으므로, 사람이 다시 짝을 맞출 필요가 없습니다. 사용자가 하는 일은 ① 보고서 PDF 지정과 ⑤ 검토 후 저장 두 번뿐이며, 그 사이의 이미지 추출·선별, 캡션·섹션·번호 부여는 프로그램이 수행합니다.

사진과 도면을 가르는 기준

보고서 PDF에는 현장사진뿐 아니라 외관조사망도·위치도·그래프·로고가 함께 들어 있습니다. 본 프로그램은 파일 이름이나 크기가 아니라 이미지 자체의 통계로 둘을 가립니다. 카메라 사진은 센서 잡음과 질감 때문에 완전히 평탄한 면이 생기지 않지만, 벡터로 그린 도면은 화면 대부분이 단일 배경색입니다. 배경(최빈색 면적 비율)·극단(순백·순흑 픽셀 비율)·평탄(인접 픽셀 동일 비율) 세 신호의 가중합이 0.60 이상이면 도면으로 제외합니다. 성북교 보고서 후보 72장의 실측 분포는 사진 0.02~0.39, 도면 0.95~0.99로 0.2 이상의 여유가 있어 임계값이 흔들려도 오판이 생기지 않으며, 판별 기준은 사진을 잘못 버리는 쪽보다 도면이 한두 장 섞이는 쪽이 안전하도록 보수적으로 잡혀 있습니다.

캡션은 표에서 그대로 읽습니다

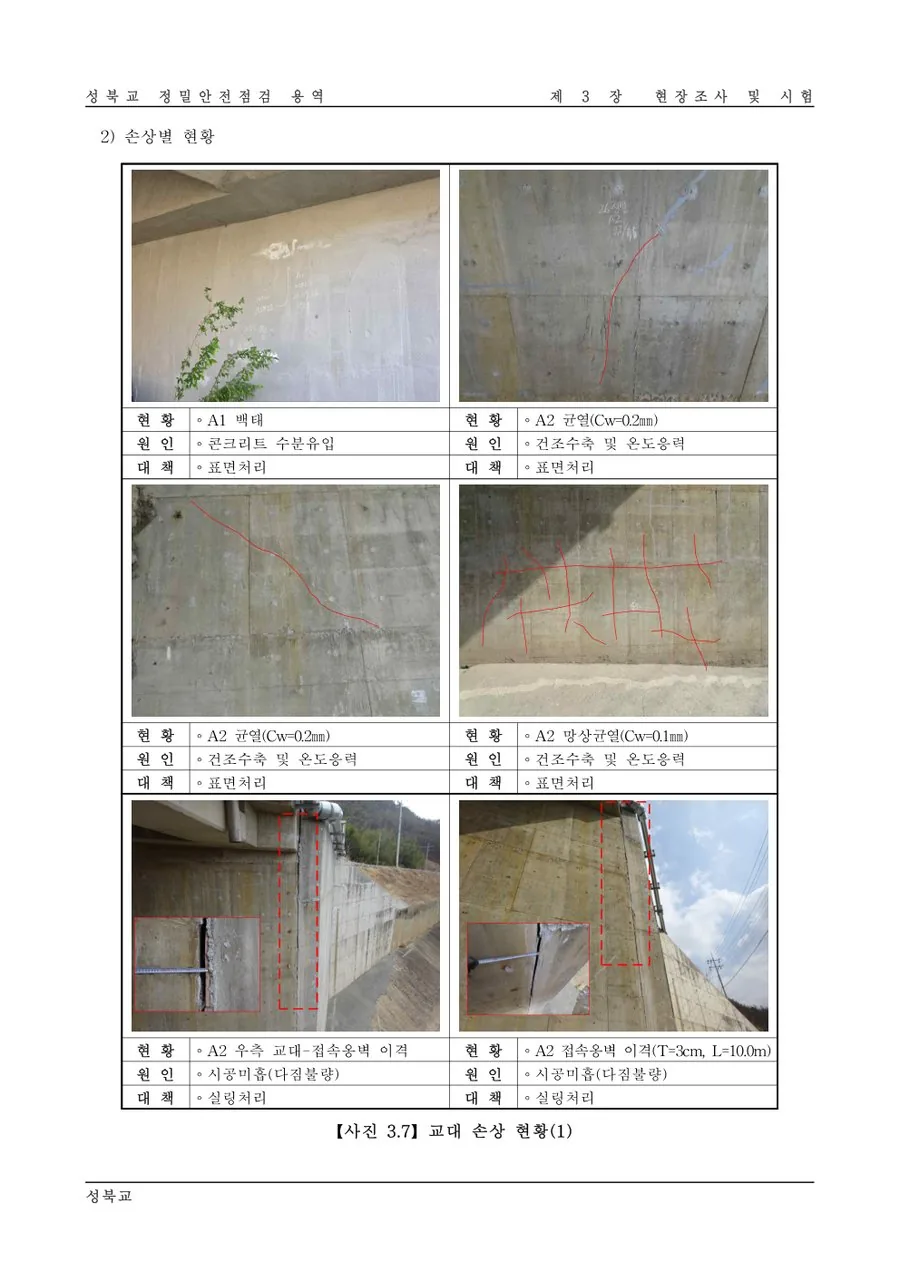

원본 보고서는 사진이 표 안에 배치되고 캡션은 현황·원인·대책 3행으로 나뉘어 있습니다. 원인·대책은 사진 설명이 아니라 분석 문장이므로 '현황' 한 줄만 내용 칸에 남깁니다. PDF 표에서 셀 목록은 열 우선, 텍스트는 행 우선으로 나오기 때문에 단순히 순서대로 짝지으면 캡션이 엉뚱한 사진에 붙습니다. 본 프로그램은 각 셀의 좌표(bbox)로 해당 영역의 글자를 직접 읽어 사진 바로 아래 같은 열의 캡션만 가져오고, 【사진 3.7】 같은 도판 번호 표기와 글머리 기호는 지운 뒤 저장합니다. 장·절 번호와 캡션 키워드로 전경사진 / 외관조사 / 비파괴시험을 구분하고, 섹션별 일련번호를 사진 순서대로 매깁니다.

넣기 전에 눈으로 확인

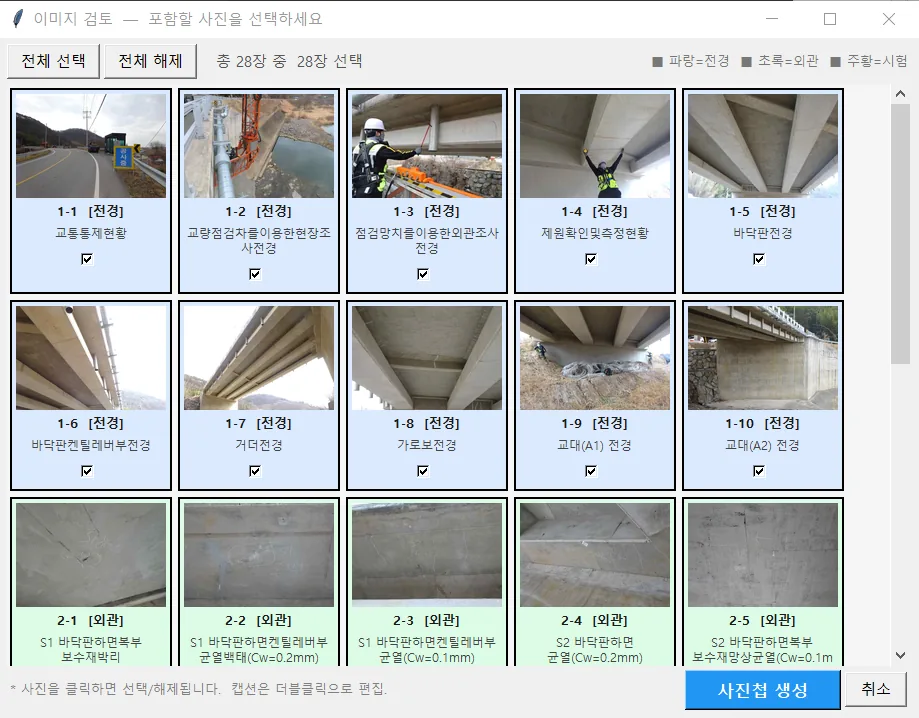

추출된 사진을 5열 썸네일로 펼쳐 보여 줍니다. 배경색이 섹션(파랑=전경 / 초록=외관 / 주황=시험), 위 숫자가 자동 부여된 사진번호입니다. 뺄 사진은 클릭 한 번으로 제외하고, 캡션은 더블클릭해 그 자리에서 고치면 사진첩 '내용' 칸에 그대로 들어갑니다. 보고서 형식이 이미 검증된 반복 과업에서는 [이미지 검토 후 생성] 체크를 해제해 추출부터 저장까지 사람 손을 거치지 않고 끝낼 수 있습니다. 로그 창에는 페이지별 추출 결과와 제외 사유(도면점수 등)가 남아 무엇을 왜 뺐는지 확인할 수 있습니다.

그대로 편철되는 사진첩 규격

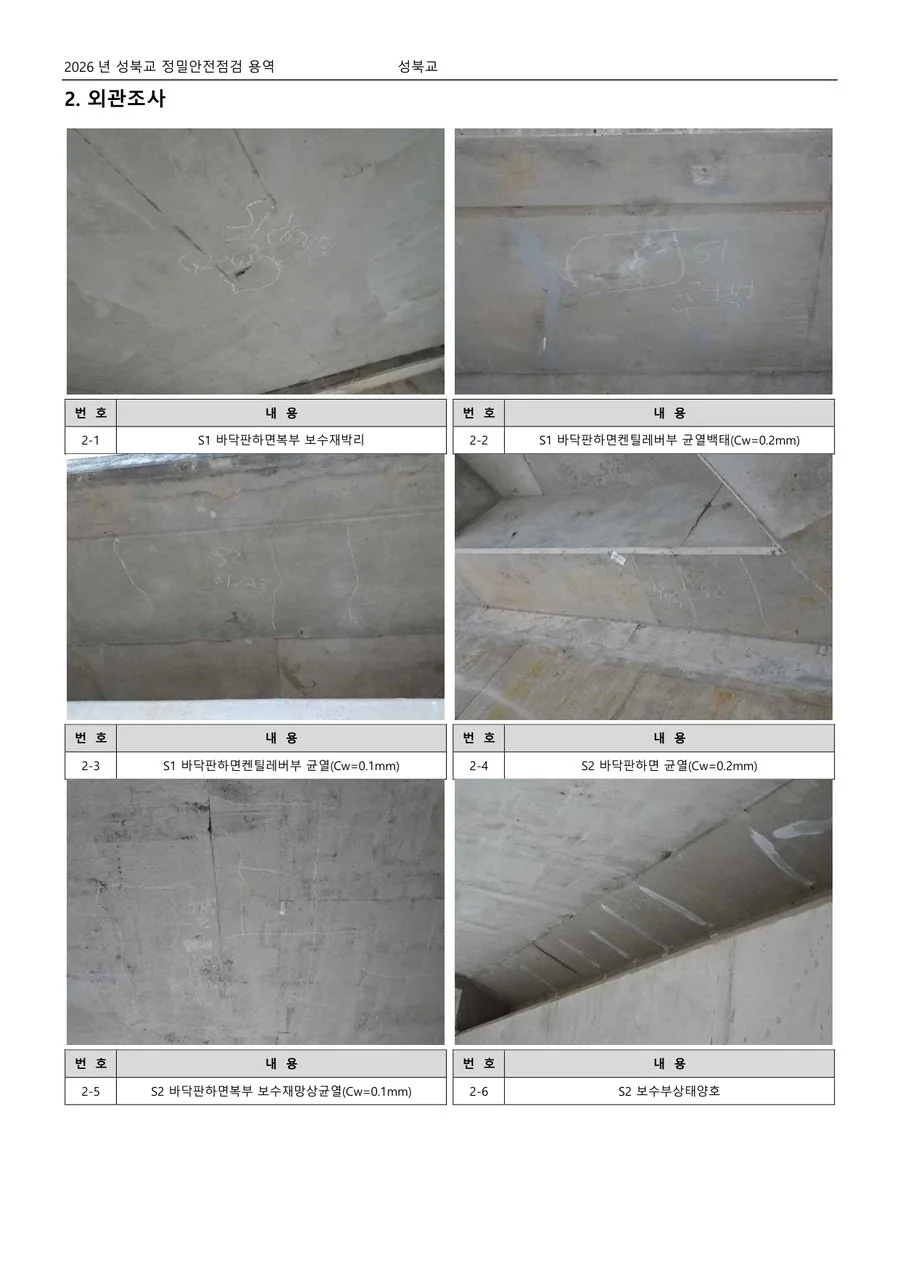

출력물은 손댈 곳 없이 성과품에 편철할 수 있는 형태로 나옵니다. A4 세로 2열×3행 한 쪽 6장, 모든 사진은 폭 8.8cm × 높이 6.2cm로 동일하게 중앙 크롭되고, 캡션표는 번호 | 내용, 머리글은 「2026년 성북교 정밀안전점검 용역」과 교량명, 섹션 제목은 새 쪽에서 시작합니다. 원본 해상도 그대로 저장하면 문서가 90MB에 육박하므로 표시 크기에 맞춰 300dpi로 리샘플링해 사진 68장 사진첩이 docx 6.8MB 수준으로 유지됩니다. Word 문서를 만든 뒤 그 문서를 그대로 PDF로 변환하므로 두 출력의 내용이 어긋날 수 없습니다. 동일한 구조로 터널·옹벽·건축물 등 다른 시설물 보고서에도 섹션 구성과 캡션 표 형식만 맞추면 적용할 수 있습니다.

핵심 지표

• 37초 — 29쪽 보고서 → 사진첩 완성 (실측: 추출 26초 · 문서 1초 · PDF 10초)
• 68장 — 사진 자동 추출 · 3개 섹션 자동 분류 (후보 72장 중 도면 4장 제외)
• 2종 — Word(.docx) · PDF 동시 저장 — 내용 완전 동일
• 12쪽 — 2열×3행 = 6장/쪽 자동 편집

산출물

• 사진첩 Word(.docx)
• 사진첩 PDF
• 추출 사진 폴더
• images.json 메타데이터

도입 효과

• 보고서에 실린 사진을 원본 폴더에서 다시 찾거나 한 장씩 캡처·크롭하던 작업을 자동 추출로 대체
• 표의 문구를 사진첩 양식에 옮겨 적으며 생기던 오타·누락·짝 어긋남 제거
• 사진을 넣고 뺄 때마다 번호를 다시 매기던 일이 섹션별 일련번호 자동 재부여로 해결
• 본 보고서가 수정되면 다시 실행 — 37초 후 최신본 사진첩
