안전진단 손상분석 프로그램

매번 반복되던 계산을 하나로

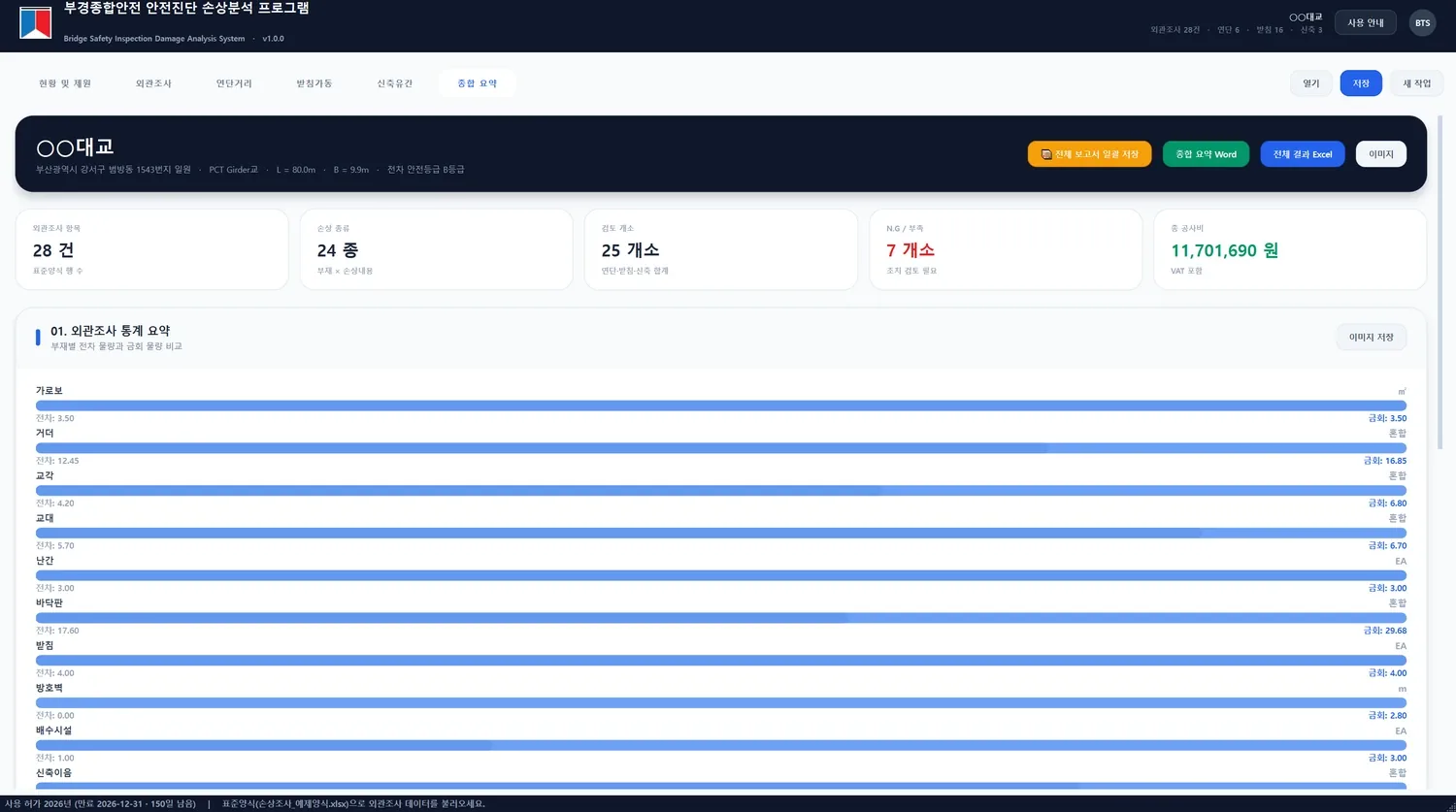

손상수량 집계, 개략공사비, 연단거리, 받침 가동여유량, 신축이음 유간. 이 다섯 가지는 교량 점검·진단 보고서에 거의 예외 없이 들어가지만 각각 다른 엑셀 파일로 관리되어 왔습니다. 같은 교량 제원을 다섯 번 입력하고, 한 곳을 고치면 나머지를 다시 확인해야 했습니다. 이 프로그램은 다섯 가지 계산을 한 프로그램에 담아 표준양식 엑셀 한 개에서 손상수량 집계와 개략공사비, 전회 대비 비교까지 이어서 산출합니다.

산출근거를 함께 표기합니다

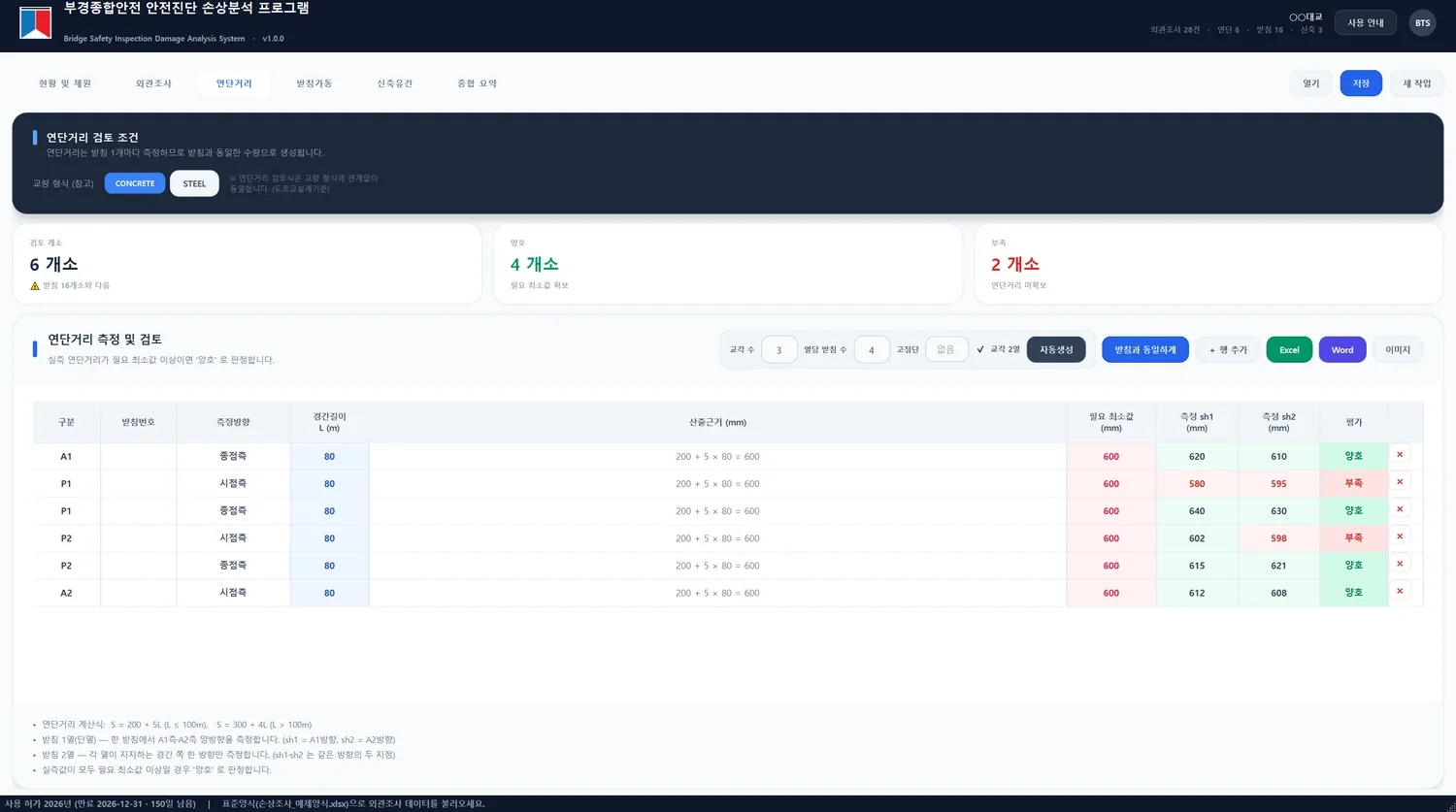

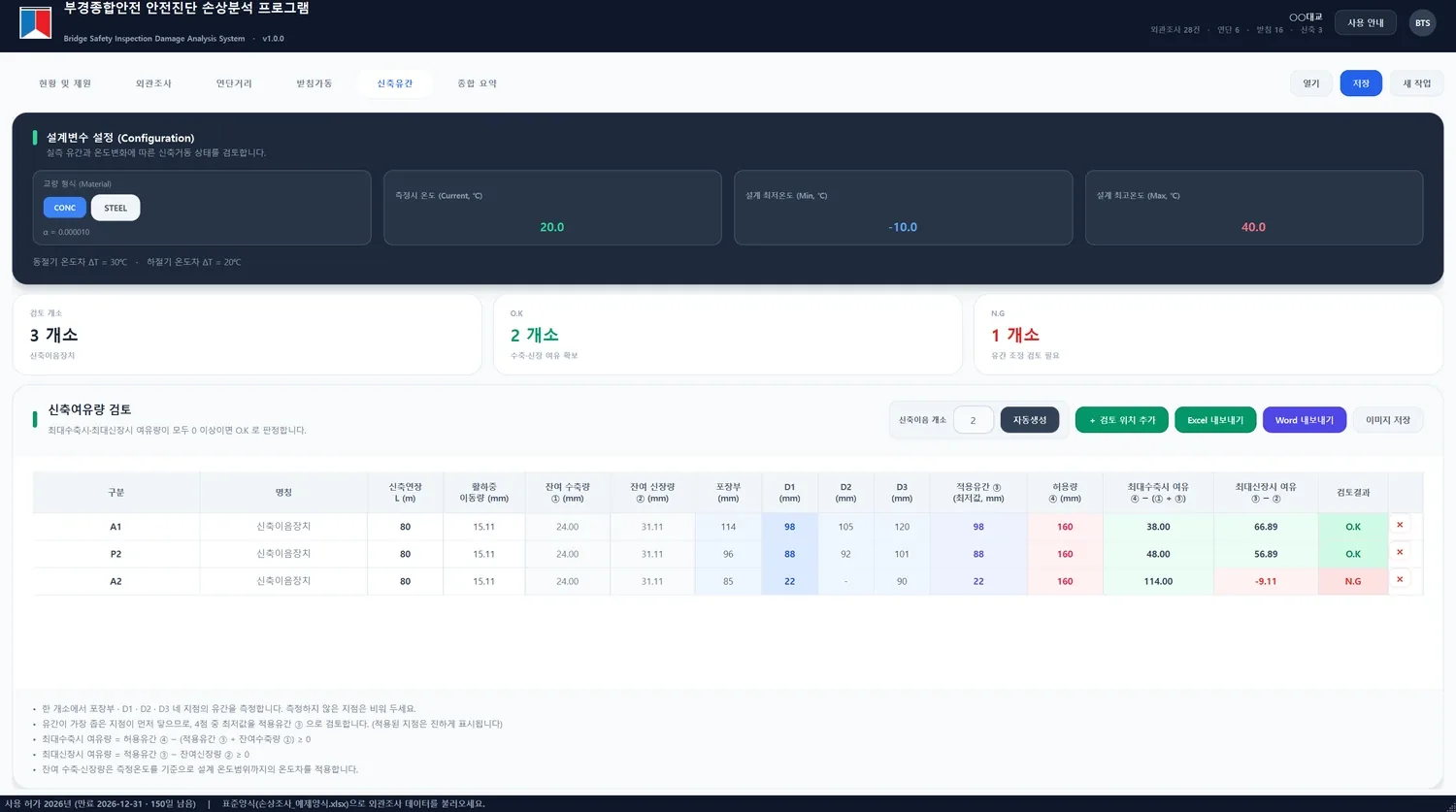

각 항목은 적용 수식과 대입값을 표에 함께 표시합니다. 연단거리는 200 + 5L과 같은 기준식과 실측값을, 받침은 선팽창계수와 온도차·유효장을 함께 보여 줍니다. 신축이음은 4점 측정 중 가장 좁은 지점을 기준으로 동절기 수축과 하절기 신장을 분리해 검토합니다. 검토자가 결과를 곧바로 확인할 수 있어야 보고서의 신뢰가 유지되기 때문입니다.

교량 형식에 따라 계수가 바뀝니다

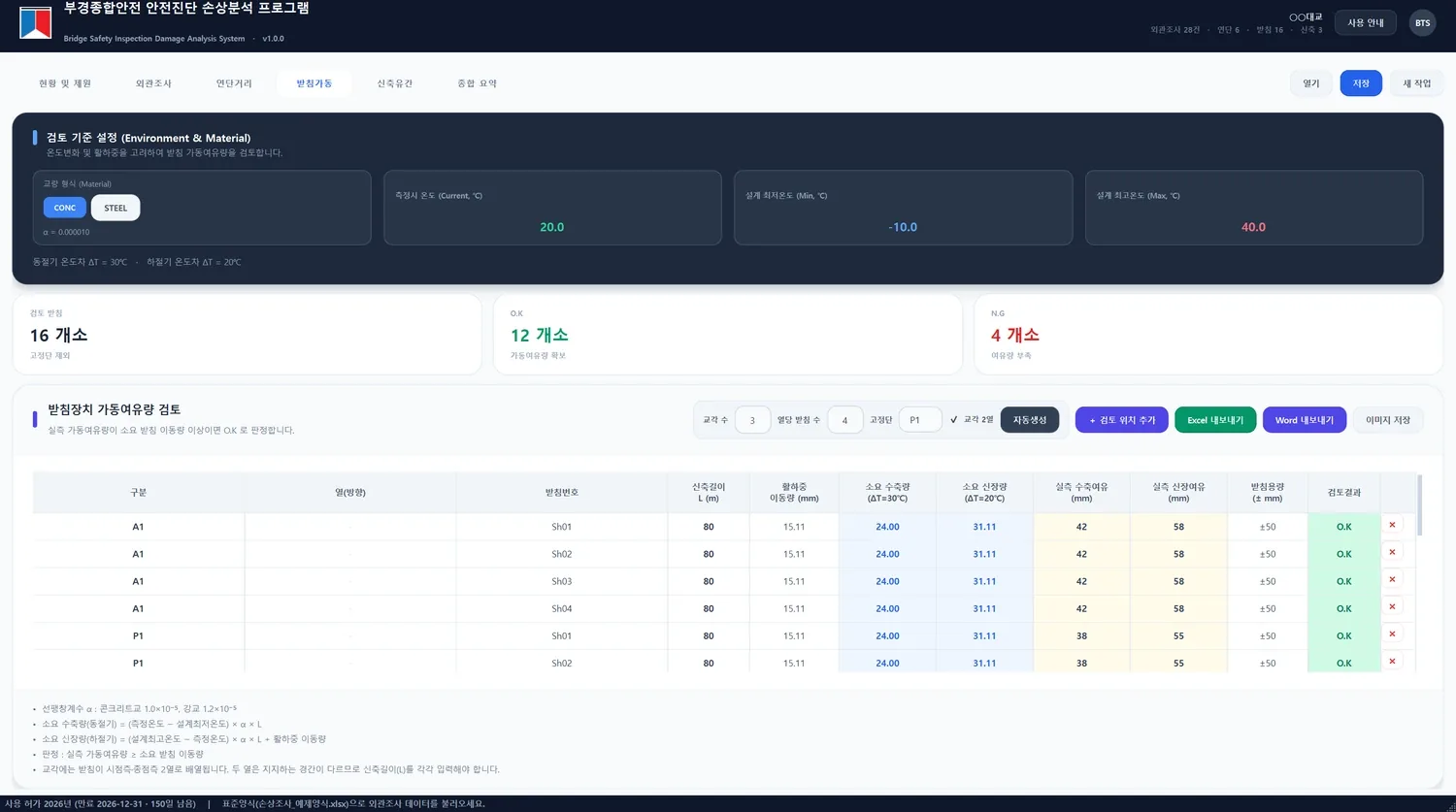

콘크리트교와 강교는 선팽창계수가 다르고, 받침 배열이 1열이냐 2열이냐에 따라 측정방향이 달라집니다. 이 구분을 사람이 매번 기억하지 않도록 프로그램이 자동 적용하고, 설계 최저·최고온도 조건에서 받침 가동여유량을 검토합니다. 개략공사비는 보수공법 기준단가 207종을 내장해 1순위(긴급보수)~3순위(주의관찰)로 자동 분류하고 제경비 40%·부가세 10%를 반영하며, 전회 점검 대비 손상 물량 비교표와 부재별 비교 분석 그래프를 엑셀·워드·이미지로 출력합니다.

핵심 지표

• 5종 — 통합된 진단 계산
• 207종 — 보수공법 기준단가
• 3순위 — 보수 우선순위 자동 분류
• 4점 — 신축이음 측정 지원

산출물

• 손상수량 집계표
• 개략공사비 산출서
• 연단거리·받침·신축이음 검토표
• 전회 대비 손상 물량 비교표
• 비교 분석 그래프

도입 효과

• 같은 제원을 다섯 번 입력하던 중복 제거
• 수식·계수 적용 누락 방지
• 개략공사비 단가 관리 일원화
• 전회 대비 손상 진행 파악 자동화
