BTS Rock Reporter — 암반시험·암판정 보고서 자동생성

암반시험 모듈 — 강도 추정 · 암판정

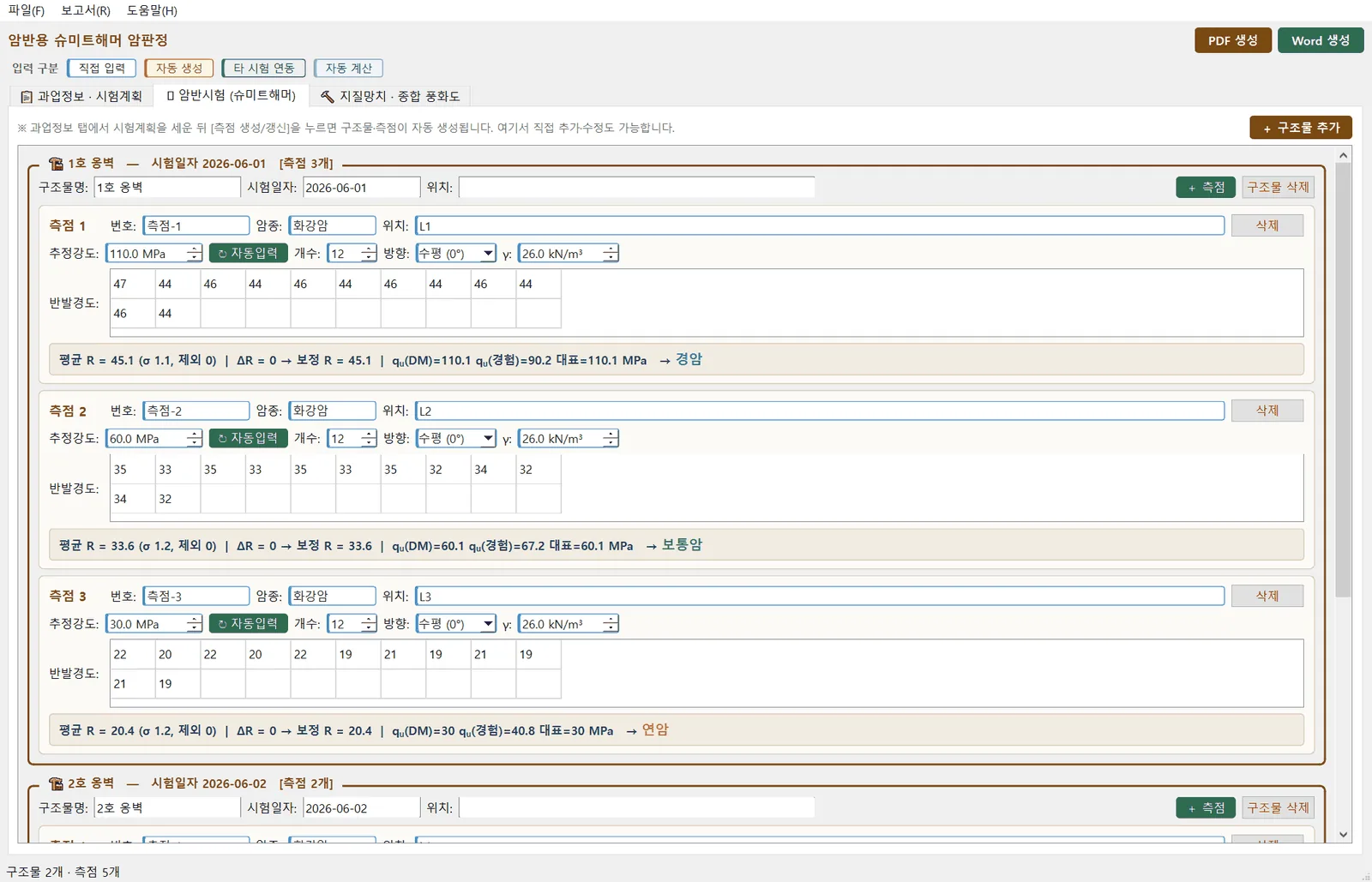

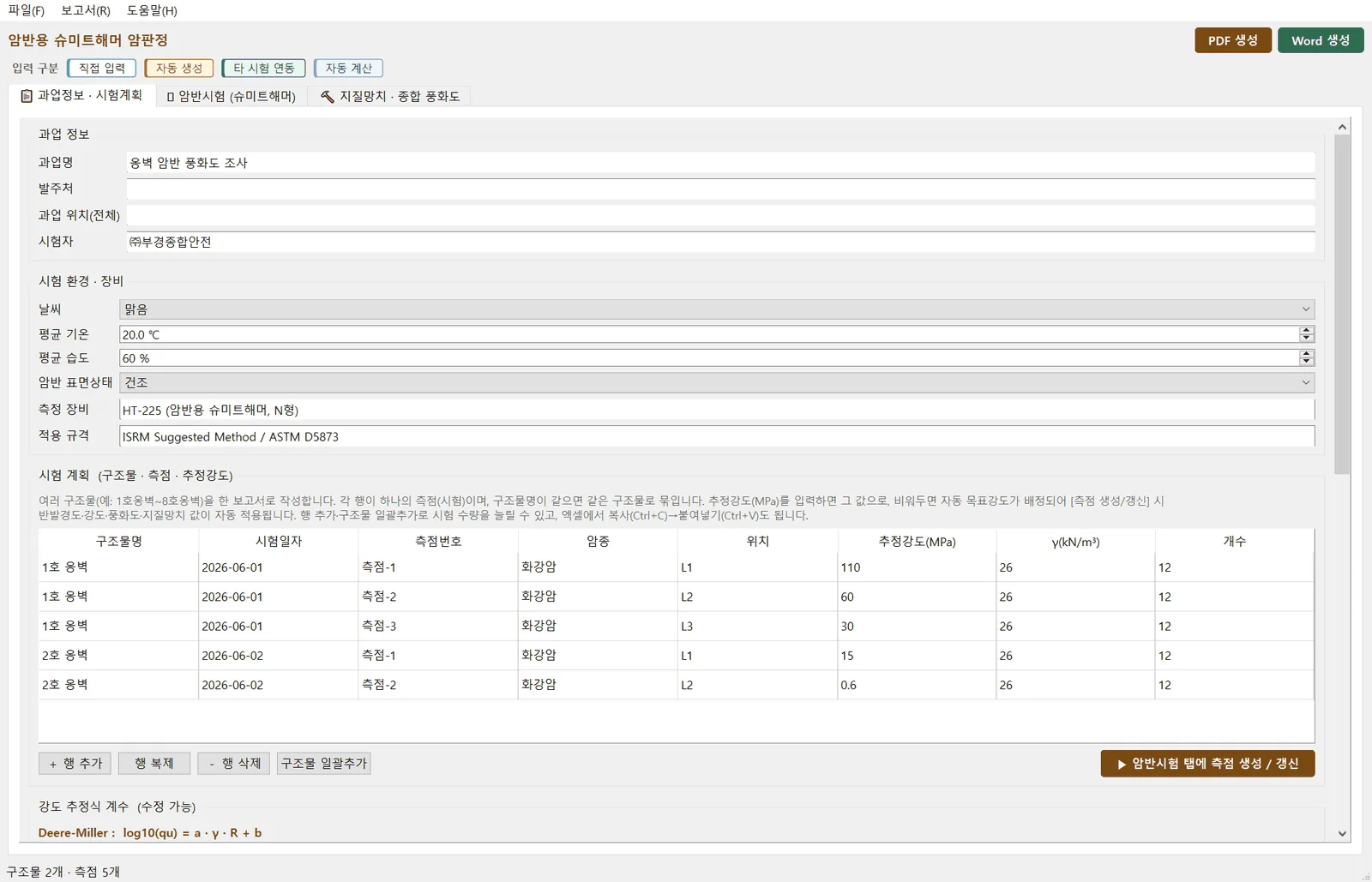

옹벽·절토사면·터널 갱구부 등 암반 노출면에서 측정한 암반용 슈미트해머(N형) 반발경도를 입력하면, 이상치 제외 → 타격방향 보정 → 일축압축강도 추정 → 암판정까지 자동 수행됩니다. 측점당 6~20개의 반발경도에서 평균의 ±20%(조정 가능)를 벗어난 값을 자동 제외하고, 수평·상향(+45°/+90°)·하향(−45°/−90°) 보정값 ΔR를 표준표에서 적용해 보정 R′를 구합니다. [구조물 일괄추가]로 "1호 옹벽 ~ 8호 옹벽"처럼 다수 구조물을 한 번에 등록해 하나의 보고서로 정리할 수 있으며, 엑셀 붙여넣기로 시험계획을 세우면 측점이 자동 생성되고 기존 입력값은 유지한 채 계획만 갱신됩니다.

두 가지 강도 추정식과 암판정 5등급

Deere-Miller 도표식 log₁₀(qu) = a·γ·R′ + b(기본 a = 0.00088, b = 1.01)와 선형 경험식 qu = a·R′ + b(기본 a = 2.0, b = 0.0)를 함께 계산하고, 대표값을 어느 쪽으로 할지(도표식 / 경험식 / 두 식 평균 / 작은 값)를 선택합니다. γ는 암석 단위중량(kN/m³)으로 측점별로 입력합니다. 대표 일축압축강도를 기준표에 대입해 풍화암(<25) · 연암(25~50) · 보통암(50~100) · 경암(100~200) · 극경암(200 이상 MPa)을 판정하며, 경계값과 추정식 계수는 암종·과업 조건에 맞게 프로그램 내에서 직접 수정할 수 있습니다. 제외된 측정치는 적색, 암판정 등급은 등급별 색상으로 화면에 표시됩니다.

지질망치 타격시험 · 종합 풍화도 판정

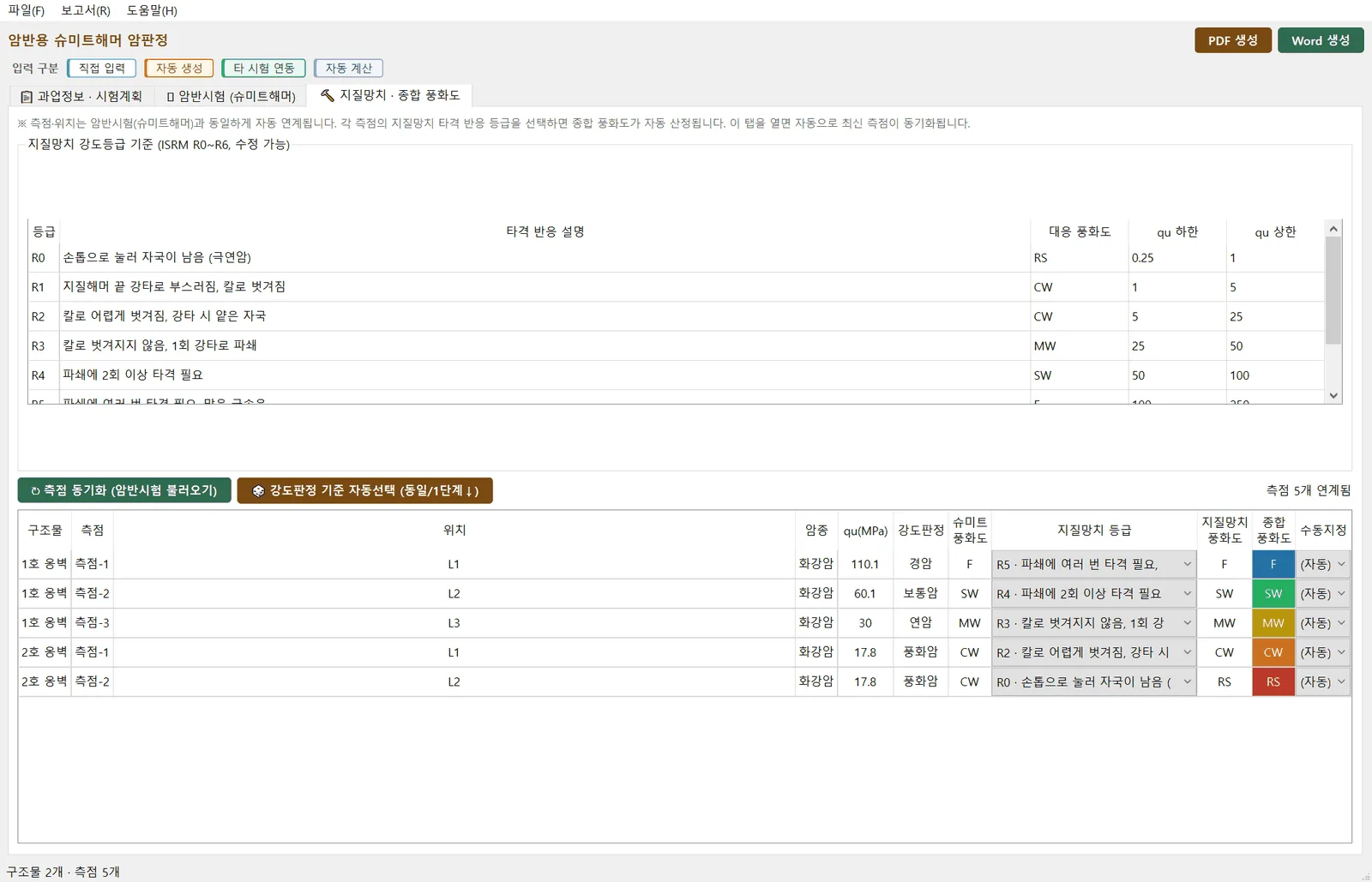

측점과 위치는 암반시험 탭과 자동 연계됩니다. 각 측점의 지질망치 타격 반응 등급(ISRM 1981, R0~R6)을 "손톱으로 자국이 남음"부터 "타격 시 조각만 떨어짐"까지의 설명에서 선택하면 대응 풍화도와 참고 강도범위가 함께 표시되고, 슈미트해머 강도에 의한 풍화도와 종합하여 최종 풍화도 — F(신선함, 100 MPa 이상, R5·R6) · SW(약한 풍화, 50~100, R4) · MW(보통 풍화, 25~50, R3) · CW(심한 풍화, 1~25, R1·R2) · RS(풍화잔류토, 0~1, R0) — 가 자동 결정됩니다. 두 시험의 판정이 다를 때 더 풍화된 쪽 · 지질망치 우선 · 슈미트 우선 중 규칙을 정해 전 측점에 일관되게 적용하고, 특정 측점만 수동 지정할 수도 있습니다. 슈미트해머 풍화도에 대응하는 지질망치 등급을 전 측점에 일괄 배정해 미실시 측점의 공란을 빠르게 채울 수 있습니다.

암반 판정 보고서 산출물

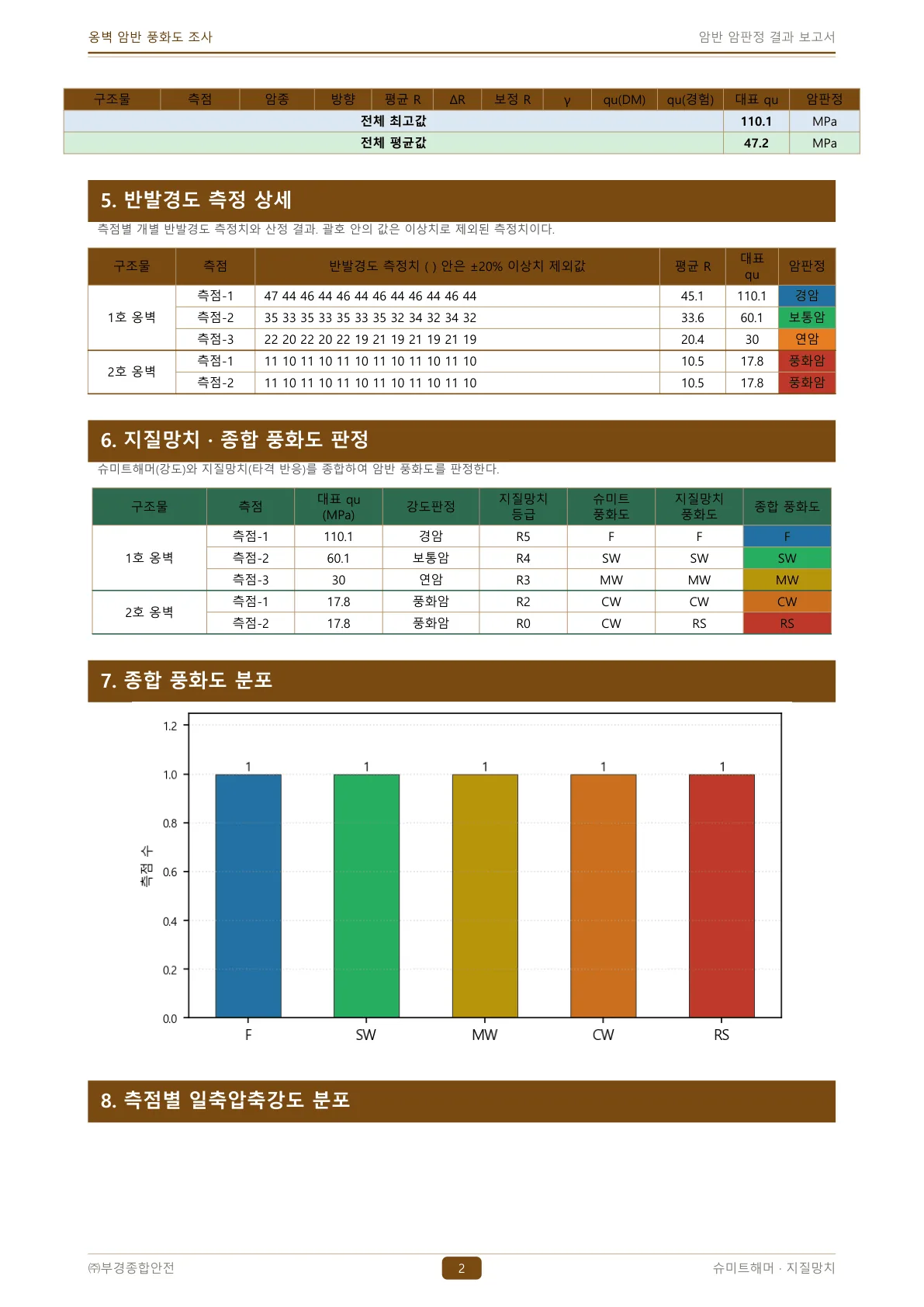

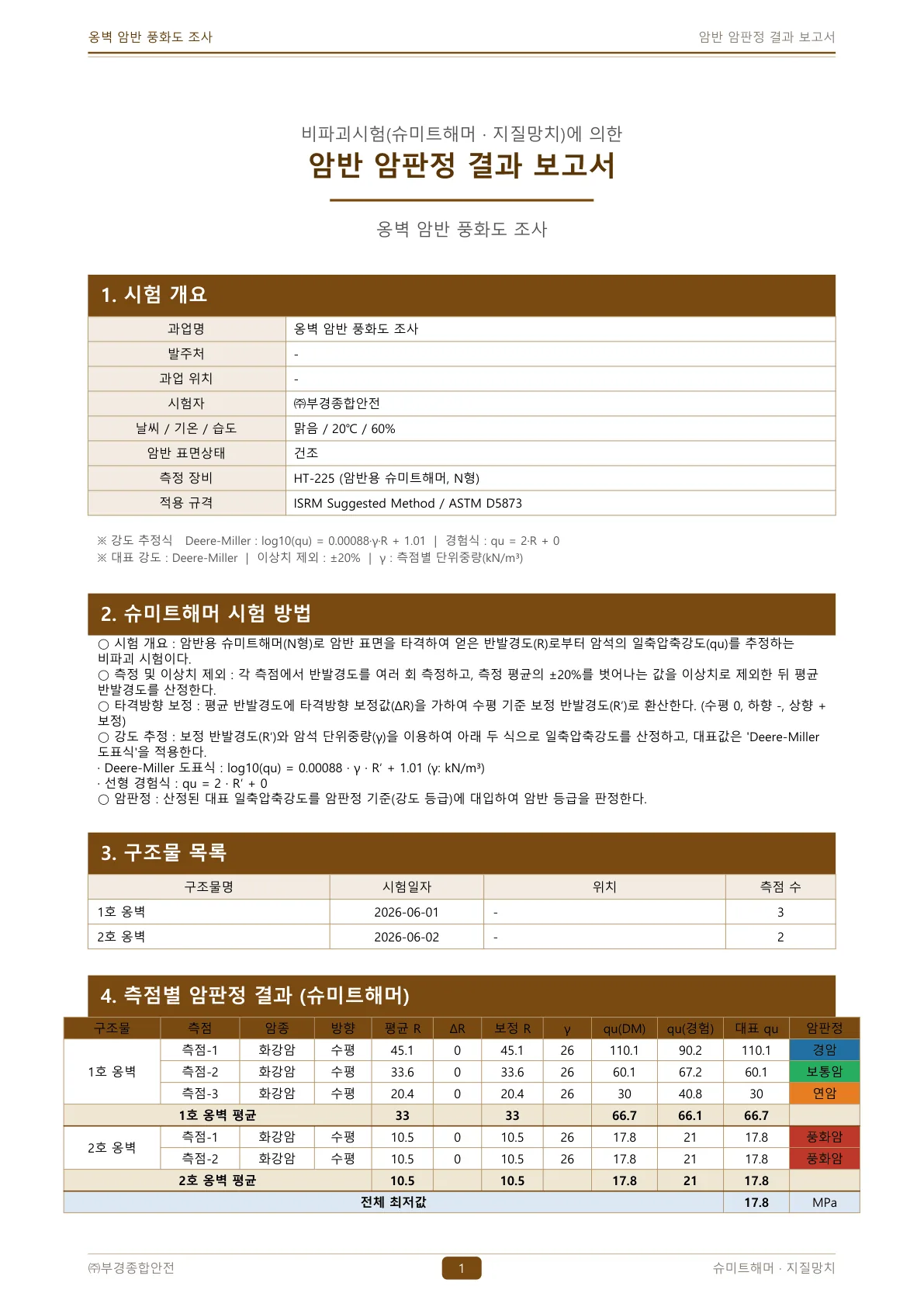

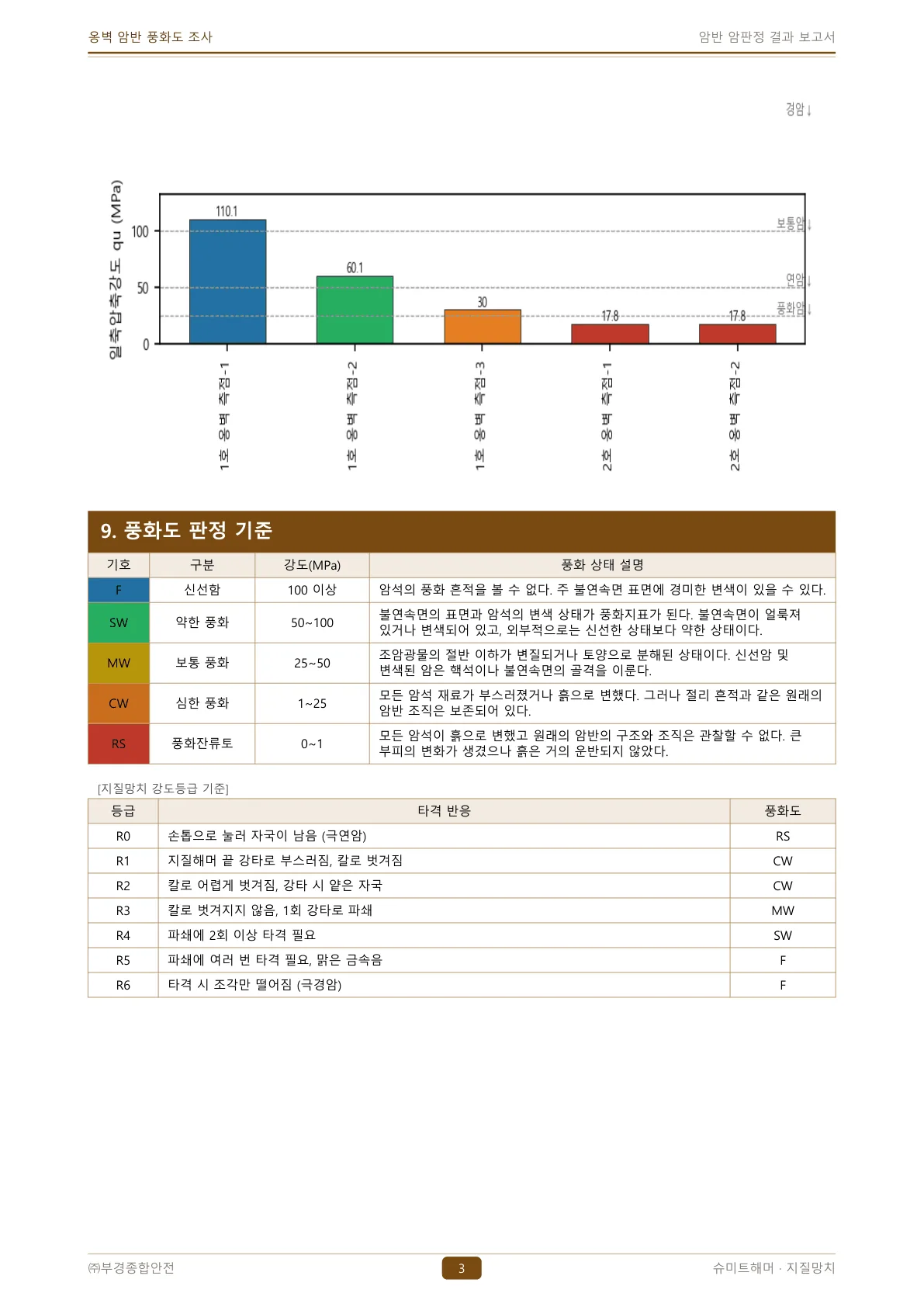

과업명·시험일자·시험자·시험 환경(날씨·기온·습도·표면상태)·사용 장비와 적용 규격이 개요표로 작성되고 시험 방법이 표준 문안으로 수록됩니다. 측점번호·암종·위치·타격방향·단위중량과 함께 평균 R, ΔR, 보정 R′, 두 식의 qu, 대표 qu, 암판정 등급이 한 표에 정리되고, 측점별 개별 반발경도 값과 제외된 이상치, 슈미트·지질망치·종합 풍화도 판정 결과가 함께 제시됩니다. 측점별 일축압축강도 분포와 풍화도 분포 그래프가 자동 작도되고 적용한 암판정·풍화도 기준표가 부록으로 수록되어 근거가 명확합니다. 여러 구조물을 등록한 경우 구조물 단위로 절이 나뉘어 하나의 보고서로 정리되며, PDF와 DOCX(한글·워드 편집 가능)가 동시에 출력되고 프로젝트는 .btsrock 파일로 저장됩니다.

핵심 지표

• 2식 — Deere-Miller · 선형 경험식 동시 계산
• 5등급 — 풍화암 ~ 극경암 암판정
• R0~R6 — ISRM 현장 강도등급 7단계
• F~RS — 풍화도 5등급 자동 판정

산출물

• 암반 판정 보고서(PDF · DOCX)
• 시험 개요·시험 방법
• 측점별 암판정 결과표(평균 R · ΔR · 보정 R′ · qu(DM) · qu(경험식) · 대표 qu · 등급)
• 반발경도 측정 상세표(제외 이상치 포함)
• 지질망치 등급표·슈미트 풍화도·종합 풍화도 판정표
• 일축압축강도·풍화도 분포 그래프
• 암판정·풍화도 판정 기준표(부록)
• 프로젝트 파일(.btsrock)

도입 효과

• 보고서 작성시간 단축 — 이상치 제외·방향보정·강도 추정·암판정을 자동 수행해 수작업 계산과 표 편집 제거
• 계산 오류 방지·근거 제시 강화 — 두 추정식 계산값과 대표값 선정 방식, 적용 기준표를 보고서에 함께 수록
• 보고서 품질 표준화 — 다수 구조물도 동일한 양식·판정 기준으로 하나의 보고서에 정리되어 발주처 검토 대응 용이
• 과업 조건 대응 — 추정식 계수·암판정 경계값·풍화도 기준표를 프로그램 안에서 직접 수정
