BTS 외관망도 작성 프로그램 (FacadCheck)

현장에서 끝내고, 사무실에서는 확인만 합니다

정밀안전점검·진단의 외관조사는 현장 기록 → 사무실 전사 → CAD 작도 → 엑셀 집계 → 사진 정리가 따로 돌아가는 일이었습니다. 이 프로그램은 그 다섯 가지를 현장에서 한 번에 끝내도록 조사·정리·작도를 하나로 묶었습니다. 과업 폴더의 PDF 도면을 불러와 부재별 폴더로 정리하고(STEP 1), 도면 위에 그리면 입력창이 열려 타이핑 또는 음성으로 수치를 기록하고(STEP 2), 신축유간·받침 이동량을 표로 입력하고(STEP 3), 저장 한 번으로 DXF · 엑셀 · 사진대장이 작업 폴더에 한꺼번에 생성되며(STEP 4), 작업 폴더를 사무실 PC로 전송하면 과업·작업자별로 자동 정리됩니다(STEP 5).

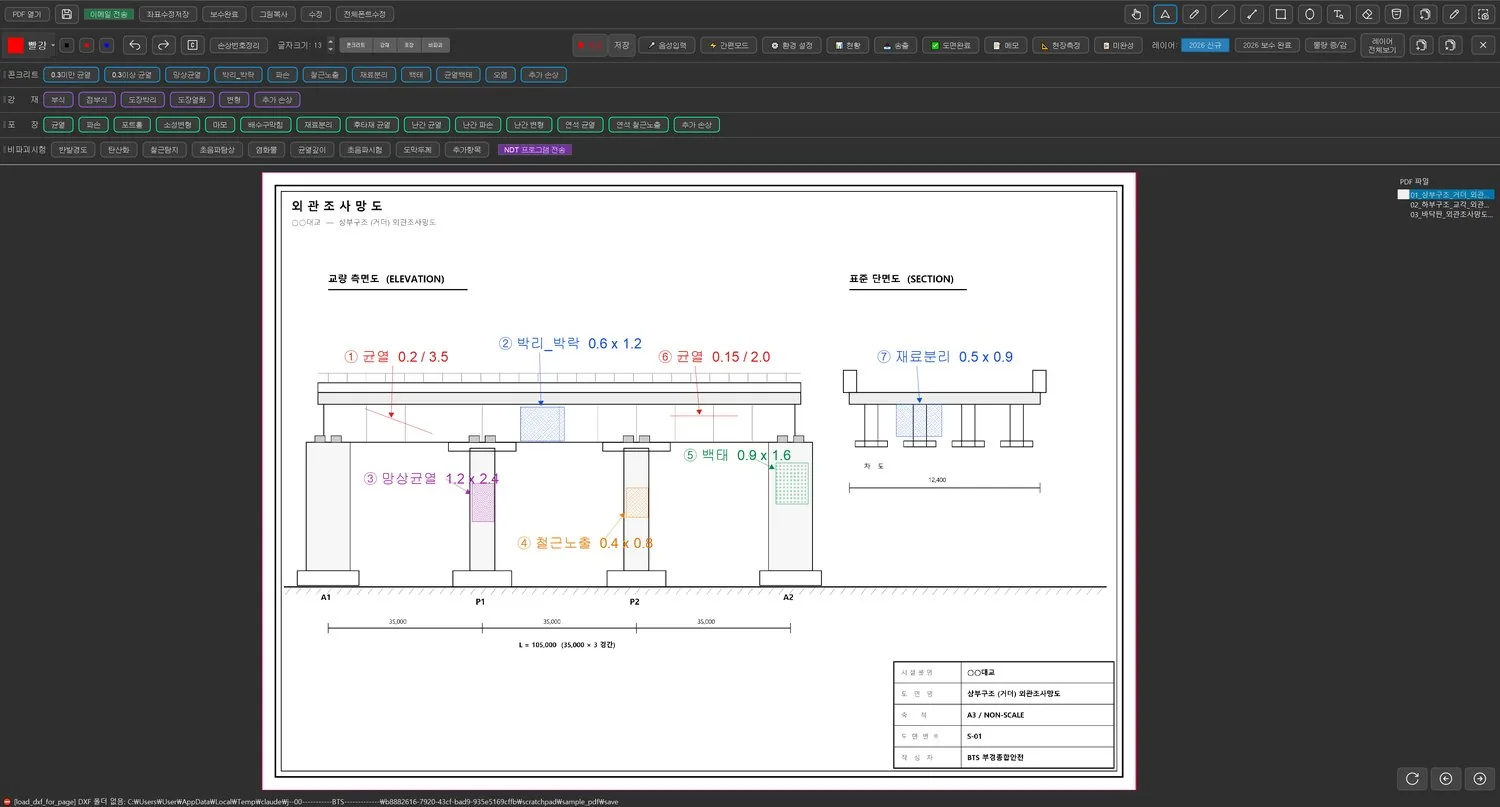

도면 위에 바로 그리면, 그것이 곧 외관조사망도

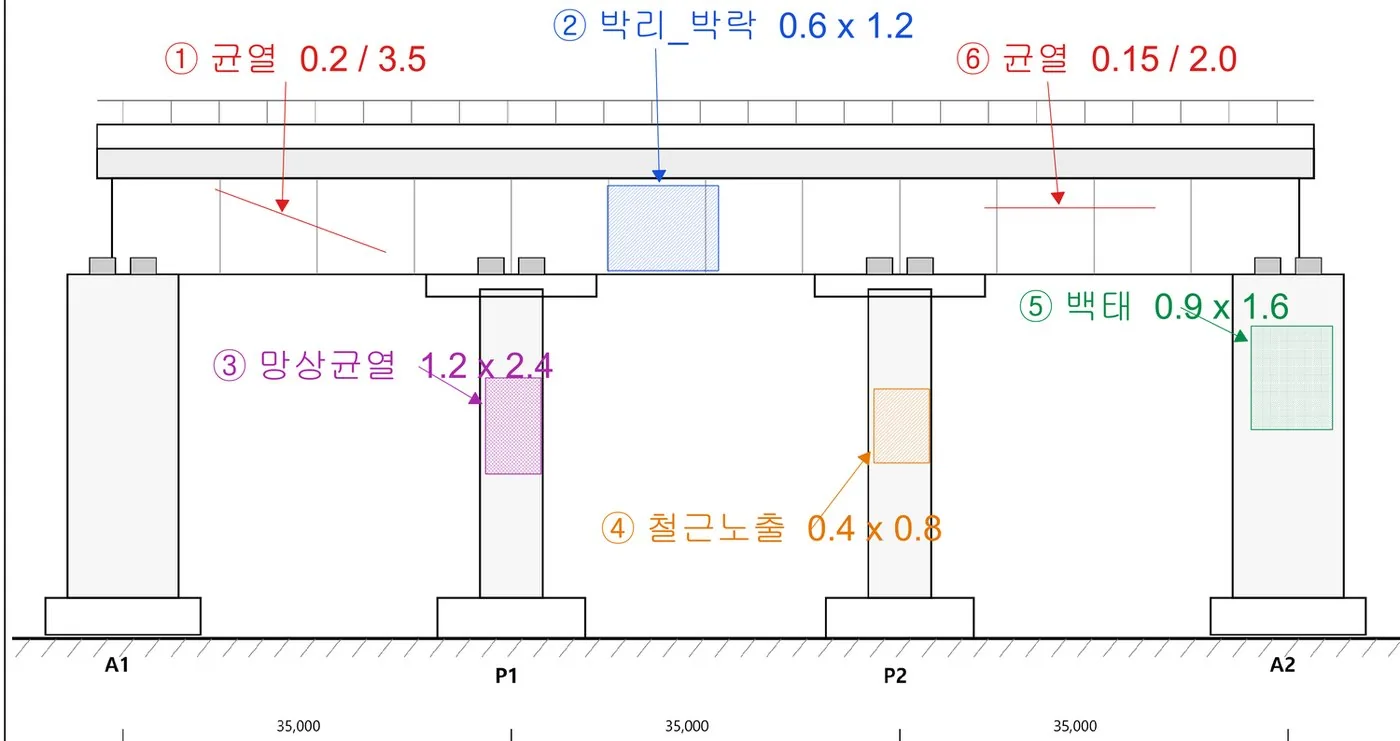

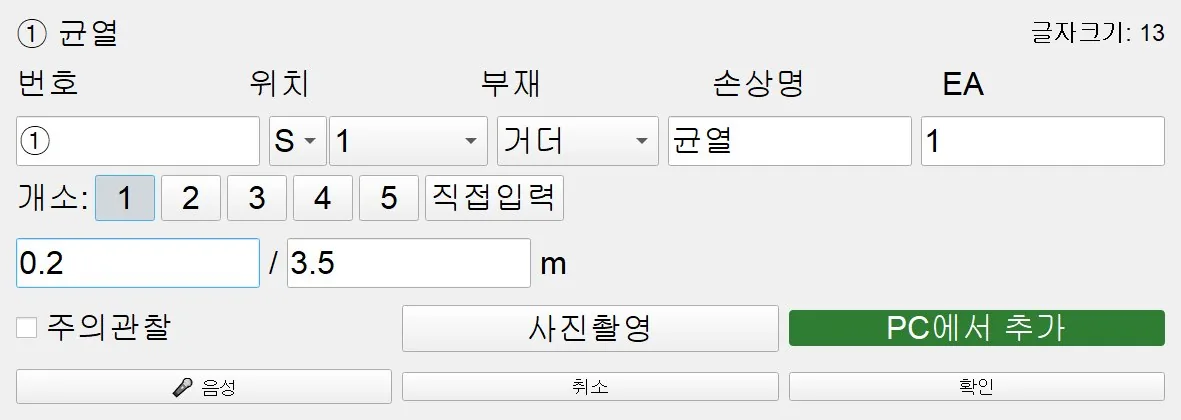

PDF 도면을 열어 손상 위치에 선·사각형·원·자유곡선을 그리면 입력창이 바로 열립니다. 손상 종류별 해치 패턴과 색, 번호(①②③), 인출선이 자동으로 붙어 현장에서 그린 화면이 그대로 제출용 망도가 됩니다. 위치·부재·손상명은 직전 값이 미리 채워지고, 수치는 손상별 최근 사용값이 프리셋으로 올라오며 개소(EA)는 1~5 버튼으로 즉시 선택합니다. 콘크리트(균열·망상균열·박리박락·철근노출·백태·오염…), 강재(부식·도장박리·변형…), 포장(포트홀·소성변형·난간·연석…), 비파괴 80종 이상을 내장하고 없는 항목은 '추가 손상'으로 직접 등록합니다. 잘못 그린 것은 지우고 다시 그리면 번호가 자동 정렬됩니다.

말하면 기록되고, 재면 표가 됩니다

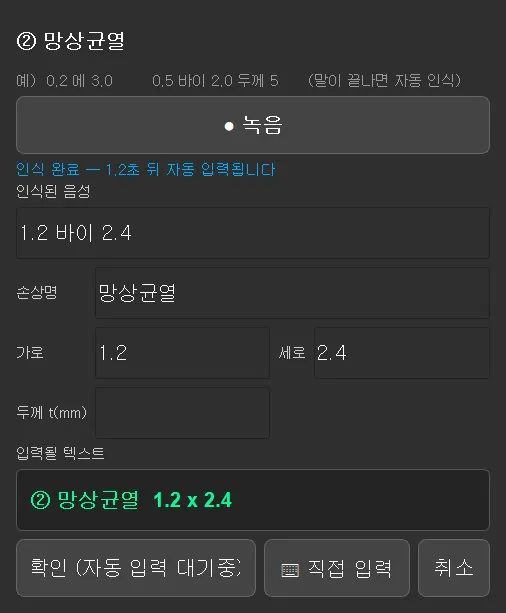

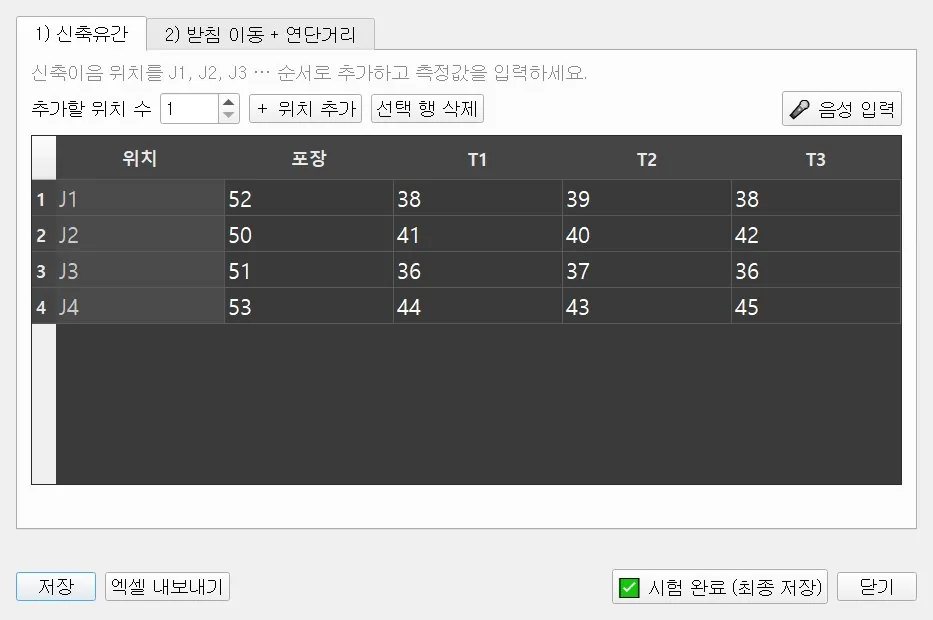

사다리 위, 우천 시, 장갑을 낀 상태처럼 손을 쓰기 어려운 현장을 위해 음성 입력을 넣었습니다. 손상을 그리면 자동 녹음이 시작되고 말이 끝나면 무음 감지로 자동 인식됩니다. "균열 0.2 에 3.5" → 균열 0.2 / 3.5, "망상균열 1.2 바이 2.4" → 1.2 x 2.4, "배수구막힘 3개소" → 3 EA. 한글 숫자("이 점 오"→2.5)·연결어·단위가 정규화되고 잘못 들어간 값은 인식된 문장만 고치면 재계산됩니다. 현장 측정은 신축유간(J1, J2 … 자동 증가)과 받침 이동 + 연단거리(A·P 번호별 SH1, SH2 … 자동 생성, A1 방향 + 부호 명시)를 행 단위 음성 입력으로 적고 엑셀 2시트로 저장합니다. 현장 메모는 시설물명.pdf로 남아 다음 조사 때 이어서 작성합니다.

저장 한 번, 산출물 전부

외관조사망도는 도면 좌표계에 맞춰 변환된 DXF로 AutoCAD에서 바로 열리며, 손상 사각형에 종류별 해치(ANSI31 등)와 번호·손상명·수치 텍스트·인출선이 레이어별로 들어갑니다. 부재별 파일과 전 부재 통합 combined 파일이 함께 생성되고 ODA File Converter 연동으로 DWG 일괄 변환이 됩니다. 손상현황표는 표준양식 12개 컬럼으로 균열은 폭·길이, 면적 손상은 길이·너비·㎡, 개소 손상은 EA — 단위를 1순위로 물량식을 판별해 계산합니다. 물량 증·감표는 '물량 증감' 레이어만 따로 집계해 원본 손상번호와 함께 기록하고, 사진대장 DOCX는 손상 항목별 사진과 위치·부재·손상명·규격이 정리되어 그대로 편철됩니다. save\ DXF + JSON으로 다시 열어 이어서 조사합니다.

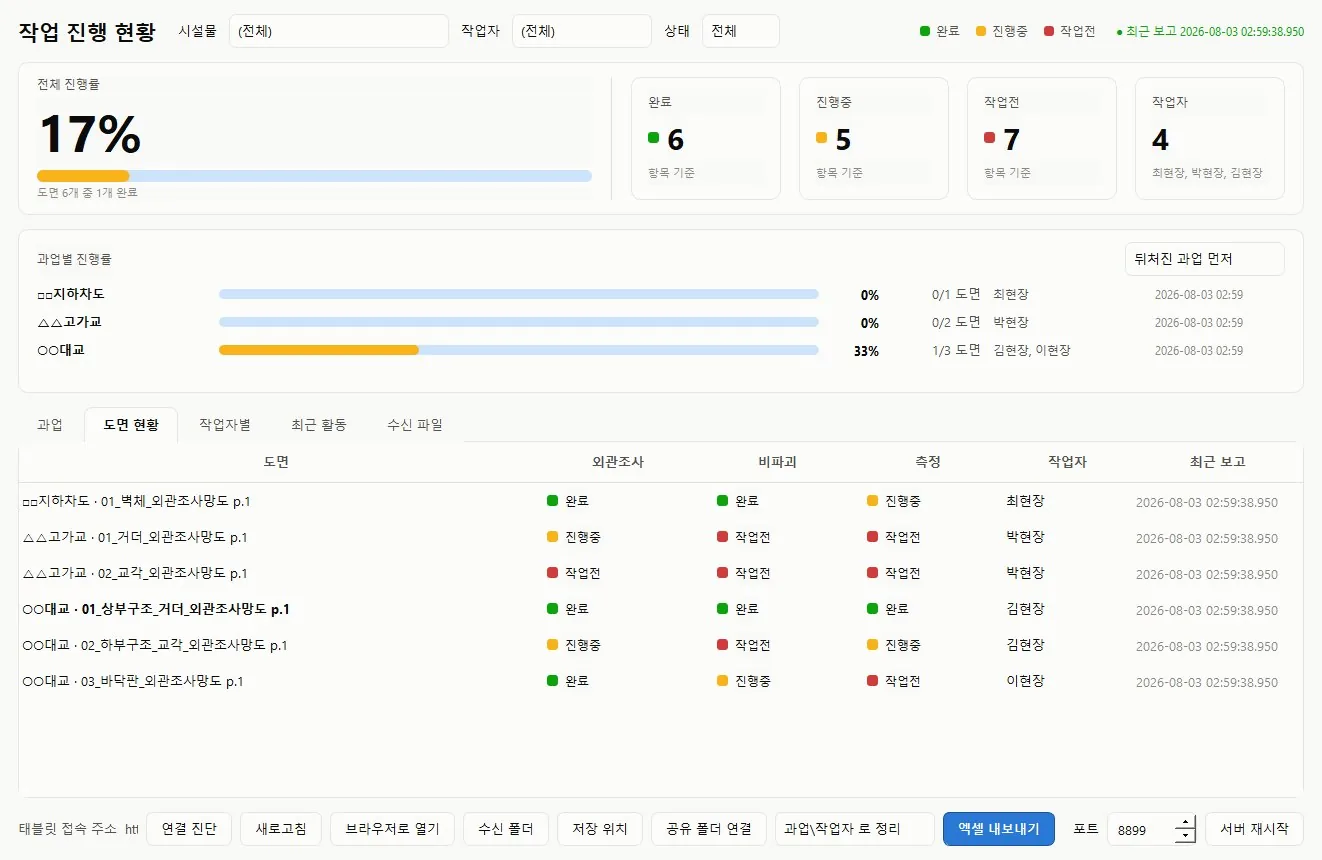

작업 진행 현황판 — FCBoard

사무실 PC에서 실행해 두면 현장 태블릿의 진행 상태가 모입니다. 기록 없음 = 작업전, 입력 시작 = 진행중, [도면완료] = 완료로 상태가 자동 판정되어 도면마다 외관조사 · 비파괴 · 측정 3종 신호등으로 보이고, 늦게 도착한 옛 보고가 최신 상태를 덮지 않습니다. 통신이 안 되는 터널·교량 하부에서는 보고가 태블릿에 쌓였다가 신호가 잡히면 한꺼번에 올라갑니다. 태블릿의 [송출]로 작업 폴더를 보내면 {수신폴더}\{과업}\{작업자}\로 정리되고, 태블릿 GPS 좌표로 작업자별 이동 경로와 마지막 위치를 지도에 표시합니다(OpenStreetMap · API 키·비용 없음). 별도 서버·DB 없이 실행파일 하나로 수집 서버와 현황판이 함께 뜨며 휴대폰 브라우저로도 열람합니다.

현장 데이터는 잃지 않습니다

하루 종일 현장에서 입력한 자료는 다시 만들 수 없습니다. 아이들 5초 + 1분 주기로 자동저장하고 모든 정본 파일은 .tmp → 교체로 쓰며 직전 세대를 .bak로 보존해 쓰다 죽어도 파일이 깨지지 않습니다. 처리되지 않은 예외·스레드 예외·시그널에서 작업 내용을 긴급 저장하고 다음 실행 시 묻지 않고 자동 복원합니다. 여유 메모리에 따라 PDF 렌더링 해상도를 300 → 200 → 150 DPI로 자동 조절하고 700MB 미만이면 작업을 먼저 저장합니다. 저장 파이프라인 E2E · 작업 소실 방지 · 음성 파서 · UI · 현황판 연동을 자동 테스트 22종으로 검증했습니다. 라이선스는 기기 단위 인증이며 실행파일은 디컴파일 방지 처리되어 배포됩니다.

핵심 지표

• 1회 — 저장 → 전 산출물 완성
• 80+ — 손상 유형 · 비파괴시험 내장
• 6종 — DXF · 현황표 · 증감표 · 측정표 · 사진대장 · 메모
• 2 — 프로그램 — 현장 태블릿 + 사무실 현황판

산출물

• CAD 제출용 DXF (부재별 + 통합, DWG 변환)
• 손상현황표 XLSX (표준양식 12컬럼)
• 물량 증·감표 XLSX
• 현장측정표 XLSX (신축유간 · 받침 이동)
• 사진대장 DOCX
• 현장 메모 PDF · 레이어별 PNG · JSON

도입 효과

• 사무실 전사 · CAD 재작도 · 엑셀 재입력이 사라진다 — 현장에서 끝내고 사무실에서는 확인만
• 전기·오기 없는 물량 — 단위 기준 자동 계산, 표준양식 컬럼 그대로
• 사진 수백 장을 손상 번호와 대조하던 일이 없어진다 — 촬영 사진이 손상 항목에 연결되어 사진대장 자동 편철
• 여러 작업자의 진행 상황을 전화 대신 사무실 현황판 신호등으로 실시간 확인
