BTS-FOUND — 구조물기초 안전성검토

프로그램 개요 — 11단계 일괄 검토

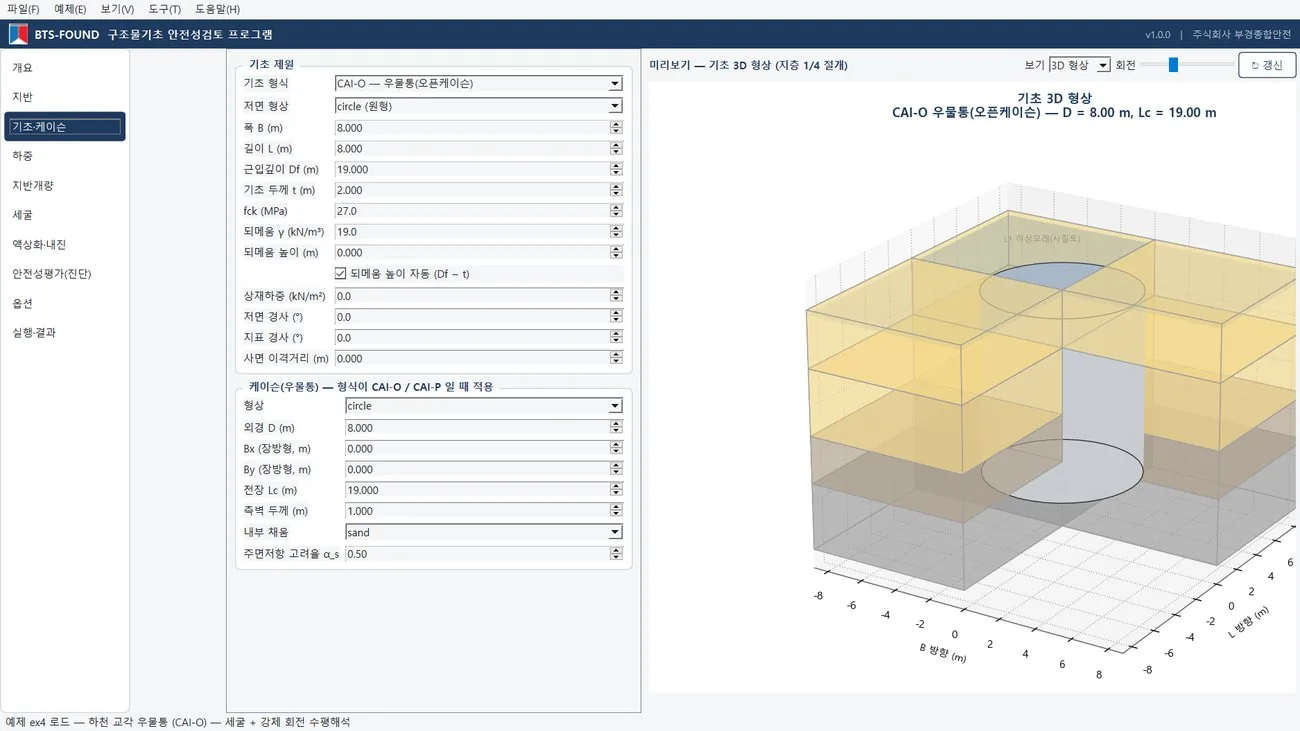

지반조사 · 시험 성과와 기초 제원 · 하중을 입력하면 저면압 · 지지력 · 침하 · 전도 · 활동 · 부력 · 세굴 · 액상화 · 내진 · 케이슨 검토와 종합 판정까지 11단계가 한 번에 수행됩니다. 하중 케이스(상시 · 지진시)별로 검토 항목을 자동 전개하고, 케이스 × 항목 D/C 매트릭스와 지배 항목을 산정합니다. 지반정수는 실내 · 현장시험 성과를 먼저 쓰고 부족한 값만 상관식으로 보완하며, 어떤 값이 어떤 출처로 결정되었는지 계산서에 남습니다. 10개 입력 페이지마다 미리보기 캔버스가 붙어 있어 주상도 · 기초 단면 · 3D 형상 · 하중 모식도를 계산 전에 눈으로 확인합니다.

지지력 · 침하 · 안정 검토

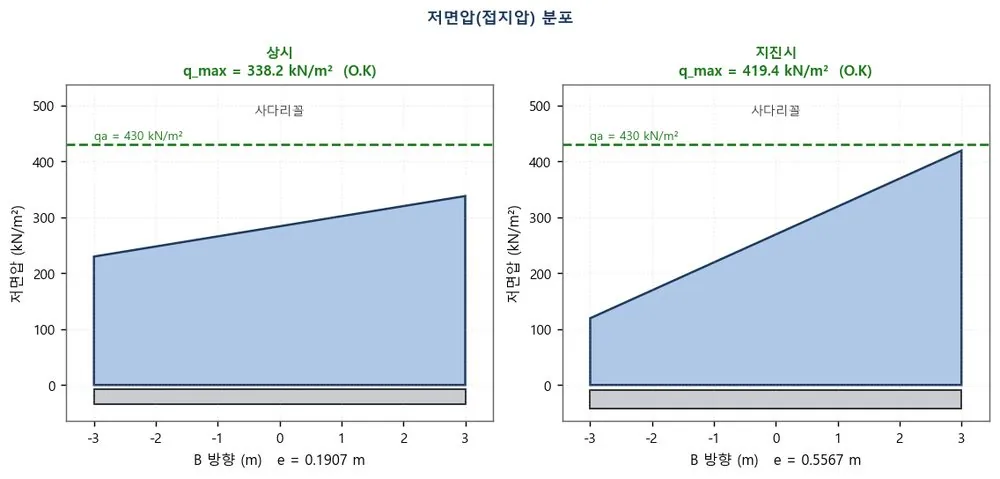

하중 케이스별로 편심 e와 Meyerhof 유효폭을 산정해 저면압 분포를 구하고, Meyerhof · Terzaghi · Hansen · Vesic 이론식 4종과 특수조건 · 경험식을 모두 계산한 뒤 비교표에서 최솟값을 채택합니다. 침하는 즉시침하(탄성해 · Schmertmann) + 압밀침하(e–log p, 시간침하) + 2차압밀을 층별로 산정하고 총침하와 부등침하 각변위(Bjerrum 기준)를 구조형식별 허용치와 대비합니다. 전도는 편심 판정과 안전율 두 가지로 동시에 출력하고, 활동은 저면 마찰 · 부착력 · 수동토압 고려율을 나누어 산정하며, 부력은 저면압 · 전도 · 활동의 연직력에 일괄 반영되어 값이 서로 어긋나지 않습니다.

케이슨 · 세굴 후 재검토

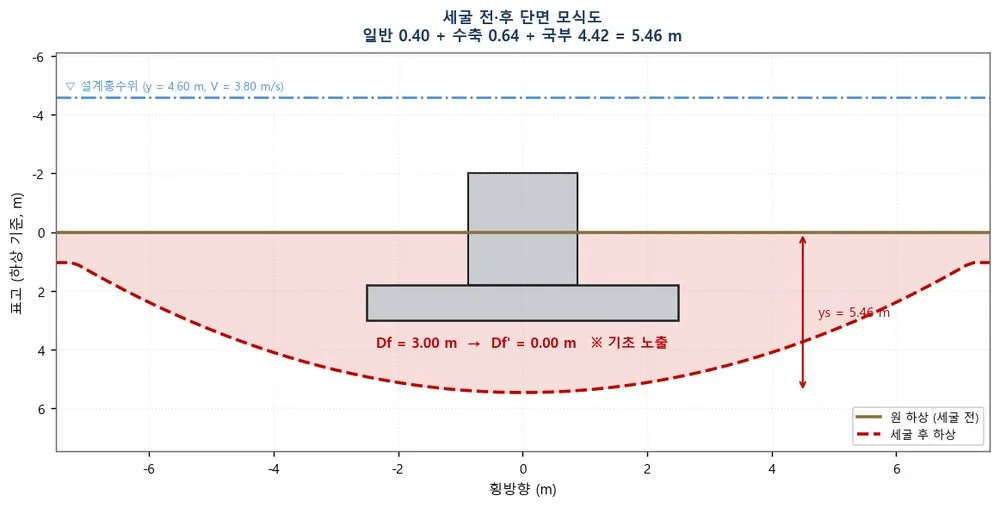

하천 교량 진단에서 자주 마주치는 우물통 기초를 연직지지력(선단 + 주면)과 강체 회전 지반반력법 수평해석으로 검토합니다. 지표 부근 반력이 수동토압을 넘어 판정이 무조건 부적합이 되던 문제를 반력 재분배 반복 계산으로 해결하고, 판정 기준을 소성화 구간 길이비로 둡니다. 세굴은 HEC-18 체계에 따라 일반 + 수축 + 국부세굴을 산정한 뒤 유효 근입깊이 Df′ = Df − ys 로 지지력 · 활동 · 케이슨 수평해석을 자동으로 다시 검토하고, 세굴 전 · 후 비교와 세굴방지공 필요성 의견까지 결과로 남깁니다.

액상화 · 내진해석 · 지반개량

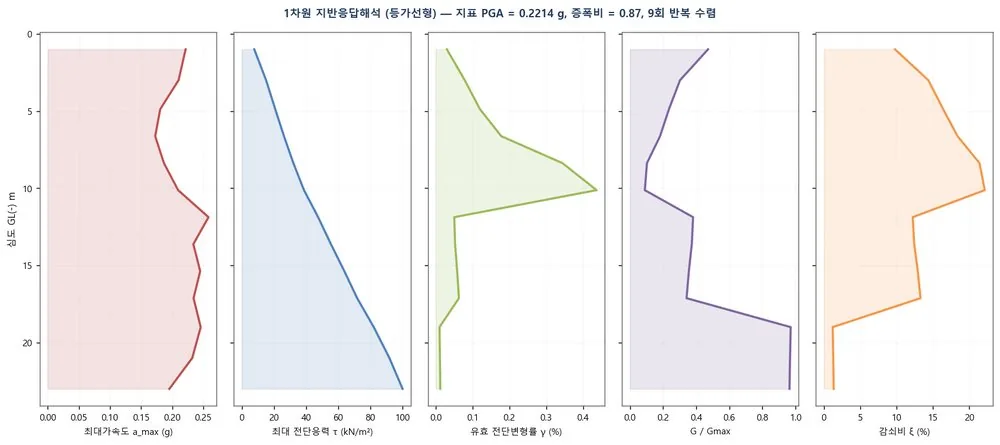

KDS 17 10 00 절차에 따라 설계응답스펙트럼을 만들고, 스펙트럼에 적합한 인공지진파를 생성해 1차원 지반응답해석(등가선형)을 수행합니다. 액상화 안전율 FL은 근사식 대신 해석으로 구한 전단응력에서 직접 CSR을 산정하여 평가하며 LPI 심각도까지 이어집니다. 연약층이 기초 영향권(2B)에 분포하면 자동으로 판정하고, 치환 · SCP · DCM · JSP · RJP · SIG · 프리로딩+PVD 7공법으로 개량한 지반을 설계 조건으로 삼아 전 항목을 다시 검토하며, 개량 전후 지지력 증가와 침하 저감 효과를 비교표로 수록합니다.

안전성평가(진단) 모드와 산출물

정밀안전진단 실무를 위한 전용 모드에서는 부등침하 계측, 수중조사 세굴심, 코어 강도, 기초 노출 조사 결과를 검토 입력값으로 직접 사용하여 현 상태 기준의 안전성평가 결과를 산출하고, 허용 기준 초과 · 진행성이 확인되면 세부지침상 중대결함 검토 대상으로 자동 플래그하며 보수 · 보강 방안과 계측 계획 문구를 생성합니다. 한 번의 실행으로 계산서(PDF · DOCX · HWPX · TXT) · 검토요약표(XLSX) · 해석도 13~18장이 저장되며, 본문에 실리지 않은 계산 과정은 자동 감사로 부록에 편입됩니다. 계산 결과는 164개 회귀 테스트로 검증합니다.

핵심 지표

• 11단계 — 입력 → 종합판정 자동 파이프라인
• 9종 — 지원 기초 형식 · 2가지 운용 모드
• 164 — 회귀 테스트 전부 통과 · 예제 10종
• 7공법 — 지반개량 — 치환 · SCP · DCM · JSP · RJP · SIG · PVD

산출물

• 계산서 PDF · DOCX · HWPX · TXT
• 검토요약표 XLSX
• 해석도 PNG 13~18장

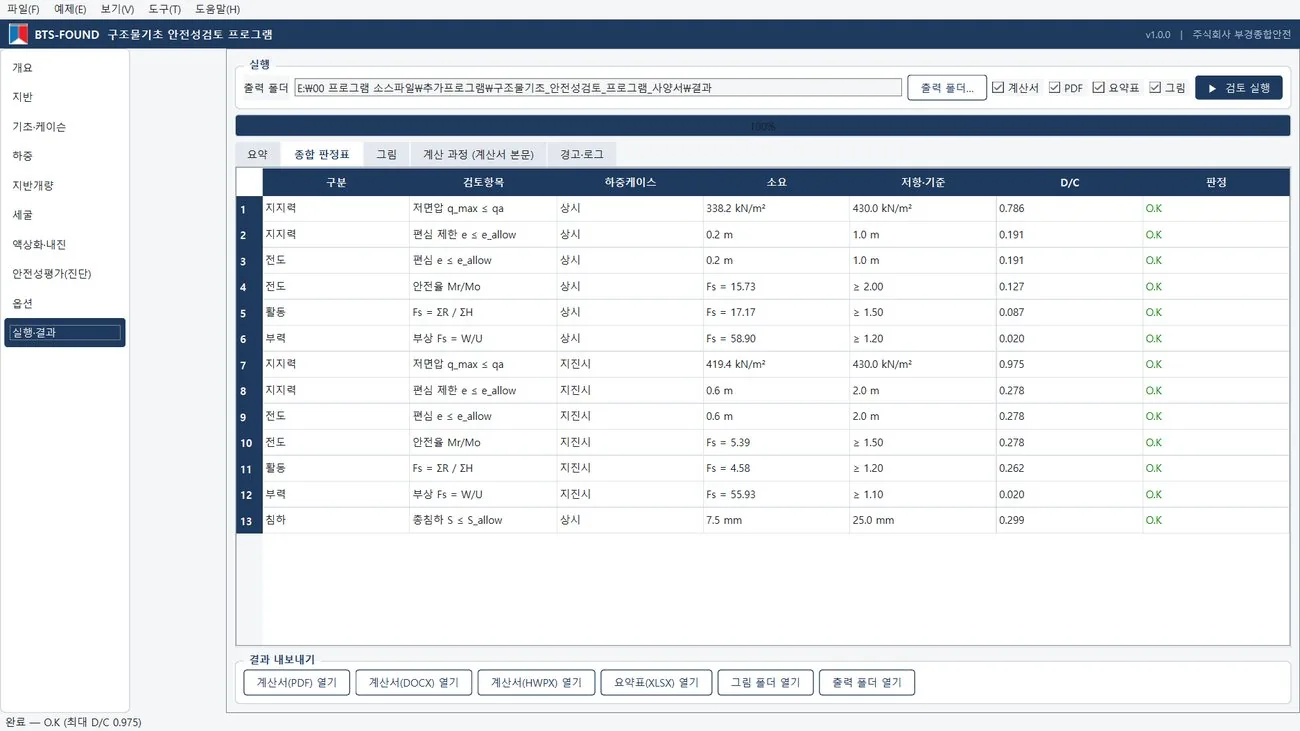

• 케이스 × 항목 D/C 매트릭스
• 세굴 전 · 후 지지력 비교표
• 설계응답스펙트럼 · 인공지진파 · FL 심도분포
• 기초 안전성평가 결과표 · 중대결함 판정
• 프로젝트 파일 .btsfnd

도입 효과

• 한 번의 실행으로 전 항목 검토 — 검토자마다 달랐던 산정식 선택과 표 작성이 표준화

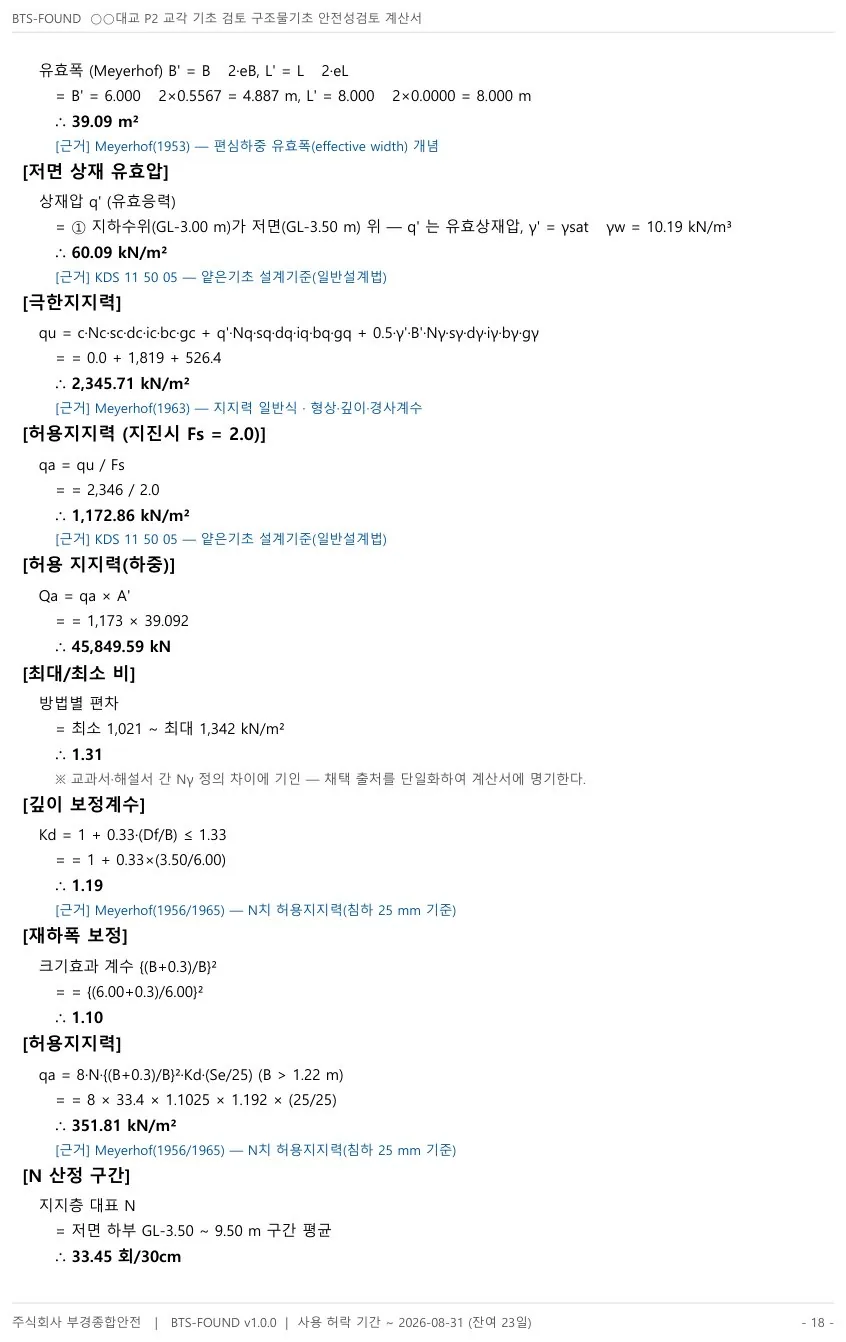

• 일반식 → 대입식 → 결과 3단 표기와 기준 조항 각주로 검토자 · 발주처가 숫자 하나까지 되짚을 수 있는 성과품
• 세굴 후 자동 재검토 · 계측 침하 비교 · 중대결함 플래그로 정밀안전진단 보고서 작성 시간 단축
• 계수 외부화와 발주처 프로파일 전환으로 기준 개정 · 발주처 변경에 파일 교체만으로 대응
