안전진단·점검 과업에서 받는 도면은 대부분 PDF이고, 원본 DWG는 분실되었거나 제공되지 않습니다. BTS-PDF2CAD는 CAD로 출력된 PDF의 선·원·호·문자·해치·색상·선굵기를 원본 좌표 그대로 DXF로 되돌리고, 스캔 도면은 트레이싱용 밑그림(언더레이·직선 벡터화)으로 변환합니다. PDF에 없는 레이어를 색상·선굵기 기준으로 자동 재구성하고, 축척은 자동 · 수동 1:N · 2점 실측 보정 중 선택하며, 폴더째 배치 변환과 전 페이지 격자 병합 출력을 지원합니다. A3 벡터 도면 1장을 0.2초에 변환한 실측값 기준으로, 외관조사망도·손상현황도·보수보강 상세도의 바탕도면 재작도 과정을 없앱니다.
주요 기능
- 선 · 원 · 호 · 문자 · 해치 좌표 그대로 복원 — 조각난 path를 LWPOLYLINE으로 병합, 베지어 4조각을 CIRCLE/ARC로 역복원(반경 편차 0.1% 이내)
- 색상 · 선굵기 기준 레이어 자동 재구성 — PDF_C_000000 같은 색상 레이어와 PDF_TEXT 문자 레이어 생성, 누가 변환해도 같은 체계
- 좌표계 반전 일관 처리 — PDF(y↓)와 DXF(y↑) 반전·축척·회전·격자 오프셋을 단일 변환 함수로 강제해 도면이 뒤집히지 않음
- 축척 3방식 — 자동(1pt = 0.352778mm, 종이 실치수) / 수동 1:N / 미리보기에서 두 점 클릭 후 실제 거리(mm) 입력하는 2점 보정
- 페이지별 종류 자동 판별 — 경로·이미지·텍스트 개수로 벡터/스캔/혼합을 판정해 트리에 표시, 필요 없는 페이지는 체크 해제
- 스캔 도면 대응 — 이미지 언더레이(IMAGE 엔티티 실제 크기 배치) / 직선 검출 벡터화(이진화·노이즈 제거 후 LINE 출력, 72~600dpi) / 건너뜀
- 드래그&드롭 · 폴더 통째 배치 변환 — 암호 PDF는 비밀번호 입력 후 진행, 파일 하나가 실패해도 배치 계속, [중지]는 현재 페이지까지 안전 정지
- 페이지 회전(0°·90°·180°·270°)과 출력 방식 선택 — 페이지별 개별 파일 또는 전 페이지 1개 DXF 격자 병합(가로 배치 장수 지정, 페이지 번호 라벨)
- 문자 — 유니코드 한글 도면 깨짐 없음, 회전각·높이 보정계수(권장 0.7~0.8) 적용 TEXT 엔티티
- DXF R2010 · R2013 · R2018 출력, $INSUNITS = 4(mm), 원본 파일명·페이지·축척·변환일을 DXF 헤더에 기록
- 명령행(CLI) 자동화 — convert 도면.pdf -o out.dxf --page 1 --scale auto / --merge --columns 10 / --curve spline --layer color_width --rotate 90
- BTS CAD Master 연동 — MPLOT → DXF 병합 탭에서 변환 결과 폴더를 지정해 현재 도면에 전 페이지 일괄 삽입
- 좌표 반전·선분 병합·원호 복원·레이어 재구성을 78개 자동 단위테스트로 매 빌드 검증

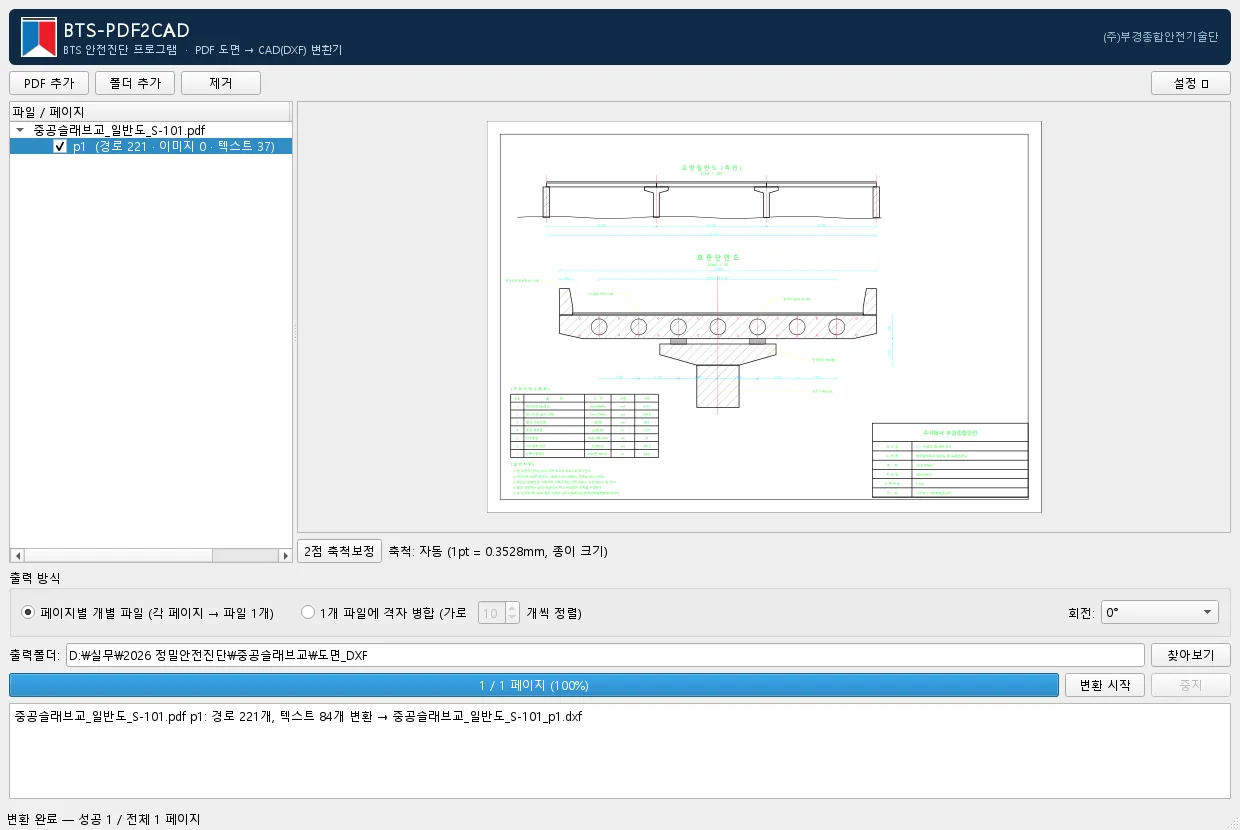

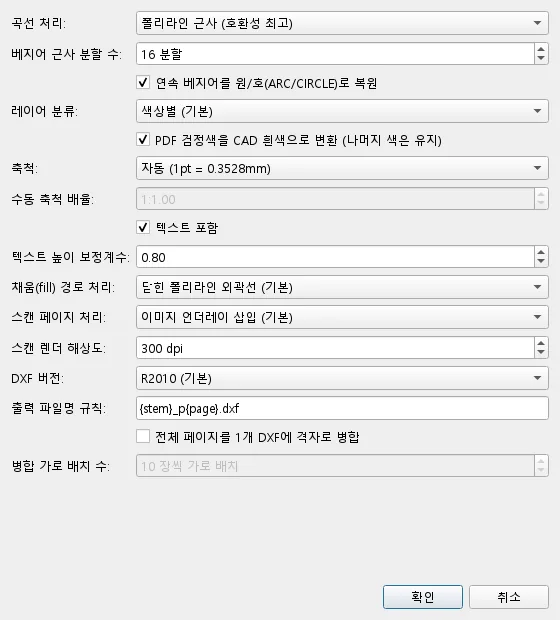

화면 미리보기
실제 실행 화면과 산출물입니다. 데이터는 예시이며 화면은 버전에 따라 달라질 수 있습니다.
왜 PDF 도면을 CAD로 되돌려야 하는가
안전진단·점검 과업에서 발주처와 관리주체로부터 받는 도면은 대부분 PDF입니다. 원본 DWG는 분실되었거나, 설계사 자산이라 제공되지 않습니다. 그 결과 외관조사망도·손상현황도·보수보강 상세도를 그리기 위해 준공도면을 CAD에서 처음부터 다시 그리는 작업이 반복됩니다. 지금까지는 PDF를 화면에 띄워놓고 눈으로 보며 CAD에서 다시 그려 A3 1장에 반나절이 걸렸고, 치수를 손으로 옮겨 적다 오독·오타가 생겼습니다. BTS-PDF2CAD는 PDF를 끌어다 놓고 [변환 시작]을 누르면 A3 벡터 도면 1장이 0.2초에 DXF가 되고, 필요한 부분만 지우고 손상 표기를 얹으면 끝입니다.
변환 품질 — 무엇이 그대로 옮겨지는가

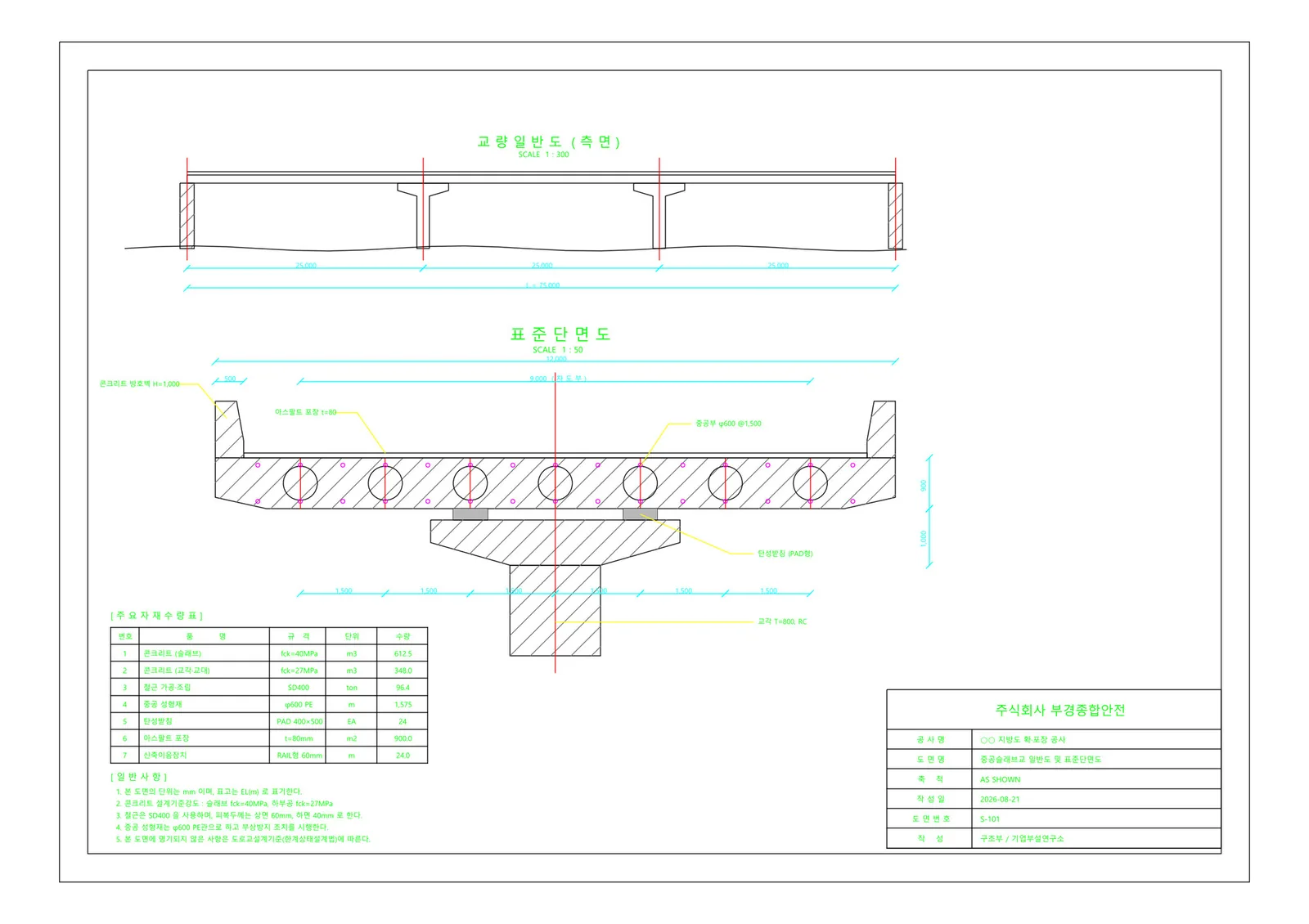

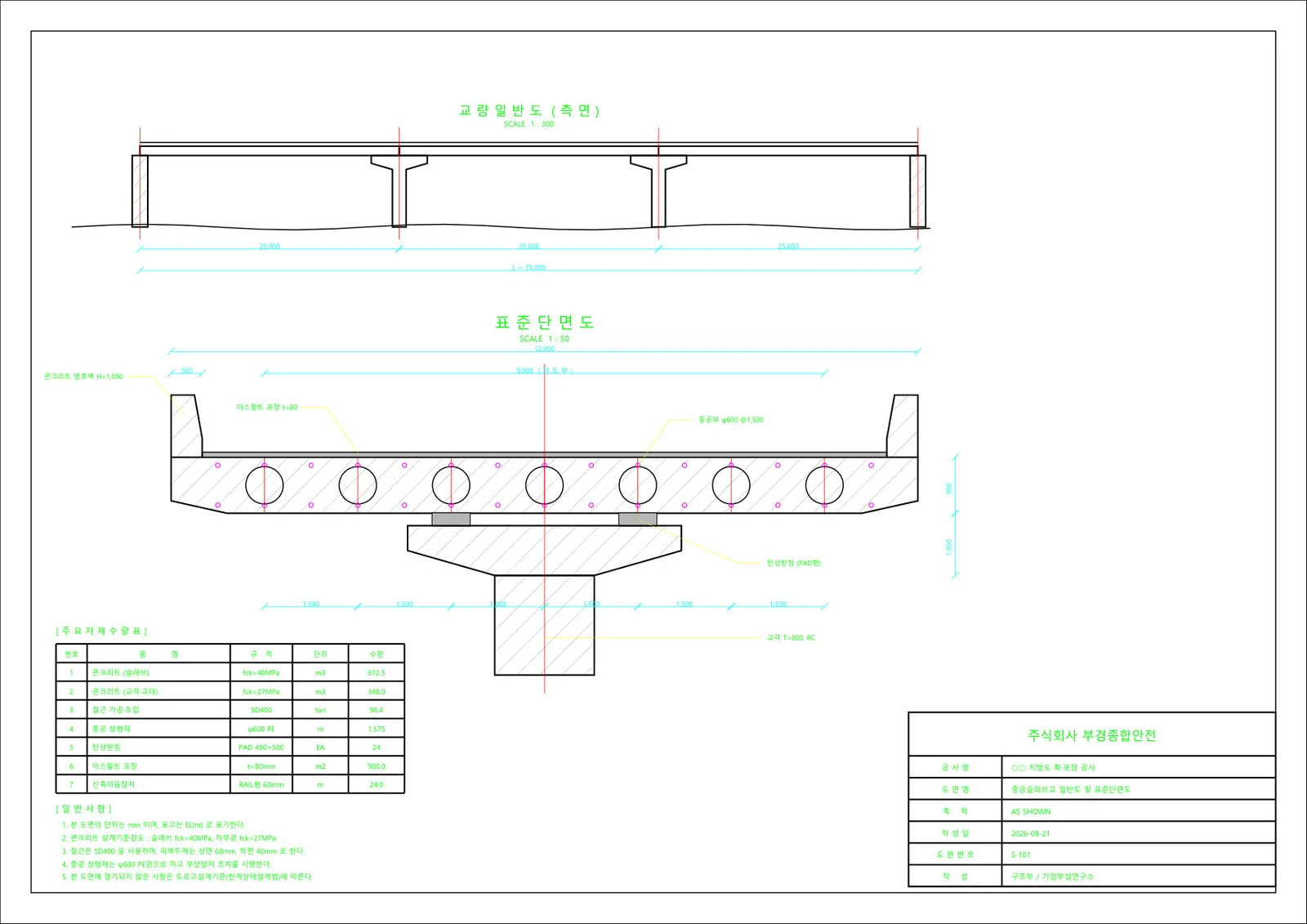

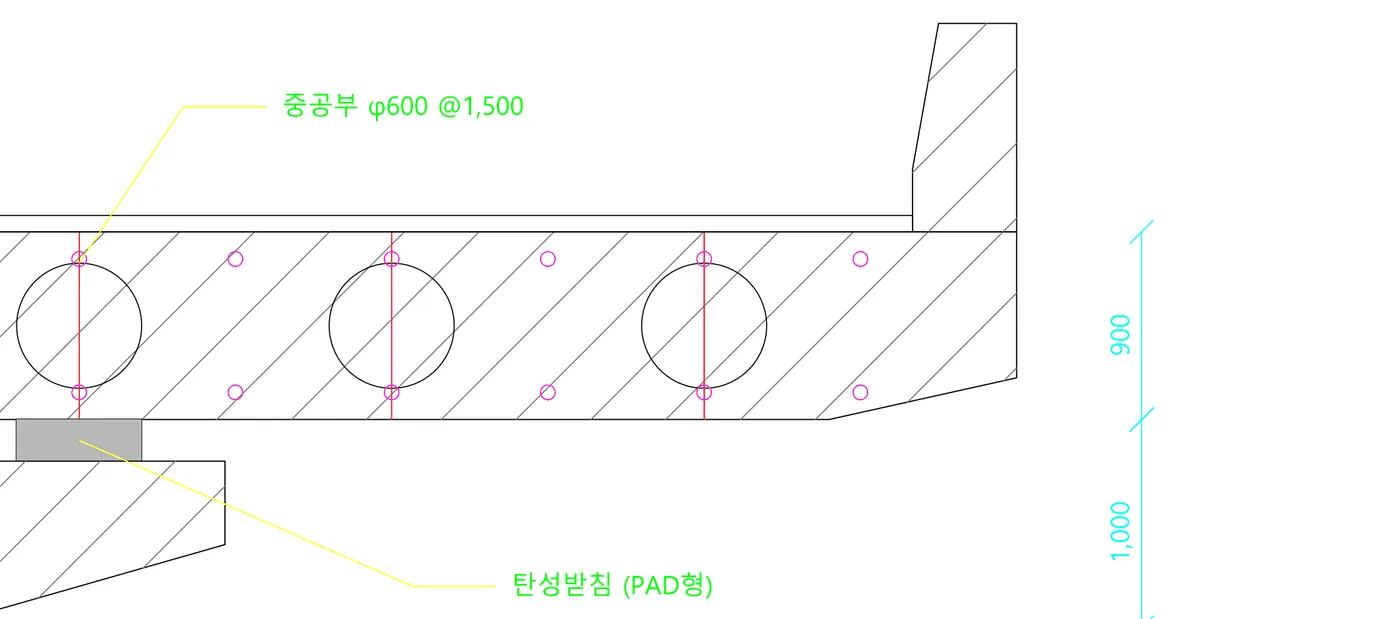

A3 도면 1장(경로 221개·문자 84개)을 변환해 DXF 엔티티 305개가 만들어졌고 소요 시간은 0.2초였습니다. 도곽·표제란·수량표·인출선·치수문자까지 위치가 일치하며, 중공부 원(φ600)은 진짜 CIRCLE 엔티티로 복원되어 중심·반경 스냅이 살아 있습니다. 직선·폴리라인은 LINE/LWPOLYLINE, 원·호는 CIRCLE/ARC, 자유곡선은 LWPOLYLINE 근사 또는 SPLINE, 문자는 한글·회전각·높이 보정된 TEXT, 색상·선굵기는 true_color + ACI 병기와 lineweight(1/100mm), 해치·채움은 HATCH 또는 닫힌 외곽선으로 들어옵니다.
결과 품질을 가르는 네 가지 처리
PDF를 DXF로 바꾸는 일 자체는 어렵지 않습니다. 어려운 것은 CAD에서 실제로 편집할 수 있는 DXF를 만드는 일입니다. ① 좌표계 반전 — 모든 좌표가 단일 변환 함수 한 곳만 거치도록 강제해 반전·축척·회전·격자 오프셋이 일관되게 적용됩니다. ② 선분 병합 — PDF가 짧은 조각으로 쪼개 저장한 연속선을 허용오차 기반으로 이어붙여 그립 편집·오프셋·트림이 가능한 폴리라인으로 되돌립니다. ③ 원·호 복원 — 베지어 4조각의 반경 편차가 0.1% 이내면 원 또는 호로 되돌립니다. ④ 레이어 재구성 — 레이어 개념이 없는 PDF에서 색상별·선굵기별·조합 기준으로 레이어를 자동 생성해 변환 직후부터 도면층을 껐다 켜며 필요한 요소만 골라낼 수 있습니다. 이 네 가지는 모두 78개 자동 단위테스트로 매 빌드마다 검증됩니다.
스캔 도면 · 축척 · 다량 도면 처리

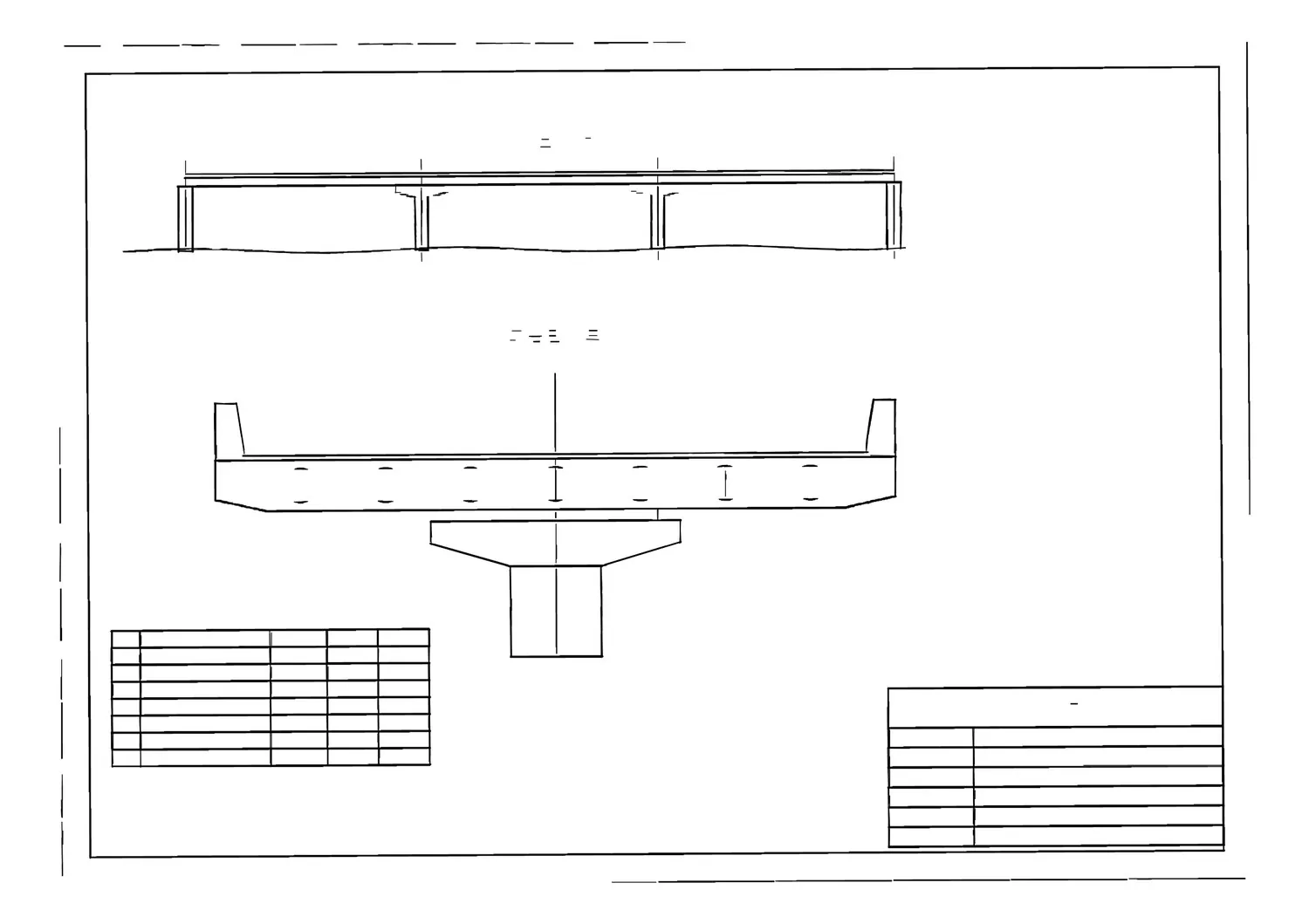

실무에서 받는 PDF가 전부 깨끗한 CAD 출력물은 아닙니다. 스캔본은 완벽 복원이 불가능하므로 목표를 트레이싱용 밑그림으로 명확히 한정해, 이미지 언더레이(기본) / 직선 검출 벡터화 / 건너뜀 중에서 고릅니다. A3 스캔 도면 1장을 300dpi로 읽어 직선 1,433개를 3.8초에 검출했습니다. 축척은 자동(종이 크기 그대로), 수동 1:N, 2점 보정 중 선택하며, 변환 후 CAD에서 도곽 테두리를 DIST로 재보면 A3는 420×297mm가 나와야 합니다. 전 페이지를 1개 DXF에 읽기 순서로 격자 배치하는 병합 출력은 6페이지를 가로 3장씩 병합해 엔티티 3,114개 DXF 1개를 0.76초에 생성했습니다.
운용 · 자동화 · 보안
설치가 필요 없는 단일 실행 프로그램입니다. 회사 홈페이지 회원 계정으로 로그인하면 실행되며, 서버가 발급한 서명 토큰에 기기 지문을 묶어 다른 PC로 복사해도 실행되지 않습니다. 재실행 시 자동 인증되고 인터넷이 끊긴 현장에서도 72시간 동안 사용할 수 있습니다. 자동화가 필요한 경우 명령행(CLI)으로 다른 프로그램에서 호출할 수 있으며, 사내 AutoCAD 플러그인 BTS CAD Master의 MPLOT → DXF 병합 탭에서 변환 결과 폴더를 지정하면 현재 도면에 전 페이지를 한 번에 삽입할 수 있습니다.
핵심 지표
- 0.2초 — A3 벡터 도면 1장 변환 (실측)
- 2계열 — 벡터 PDF · 스캔 PDF 자동 분기
- 3축척 — 자동 · 수동 1:N · 2점 실측 보정
- 78 — 자동 단위테스트 통과
산출물
- DXF (R2010/R2013/R2018)
- 페이지별 개별 DXF
- 전 페이지 격자 병합 DXF
- 스캔 언더레이 PNG
도입 효과
- A3 준공도면 1장 반나절, 교량 1개소 도면 일습 며칠 걸리던 재작도를 변환 후 편집으로 대체
- 선·원·호·문자·치수문자가 원본 좌표 그대로 들어와 치수 오독·오타와 축척 틀어짐 방지
- 레이어가 색상·선굵기 기준으로 자동 재구성되어 작업자가 달라도 같은 도면층 체계 유지
- PDF 접수 → 변환 → BTS CAD Master 삽입까지 한 흐름으로 연결
