옹벽 상태평가 프로그램

왜 필요한가 — 형식마다 다른 배점표와 분모

옹벽 상태평가는 20m 안팎의 평가단위마다 열 개 이상의 항목을 등급으로 판정하고, 형식별로 다른 배점표와 분모를 적용해 결함지수를 구한 뒤, 다시 전체 옹벽의 대표 결함지수를 산정해야 등급이 나옵니다. 연장 200m짜리 옹벽 하나에도 계산할 칸이 수백 개가 되고, 분모 보정 하나를 놓치면 등급이 통째로 바뀝니다. 석축·콘크리트·개비온·보강토는 평가항목도 배점도 분모도 다르고, 여기에 절토사면 +3, 세굴 불투수처리 −16, 수중옹벽 배수공 제외 같은 보정이 겹치면 엑셀 수식을 매번 새로 짜야 했습니다. 본 프로그램은 이 과정을 세부지침 제13장 옹벽편의 산정식 그대로 자동화합니다.

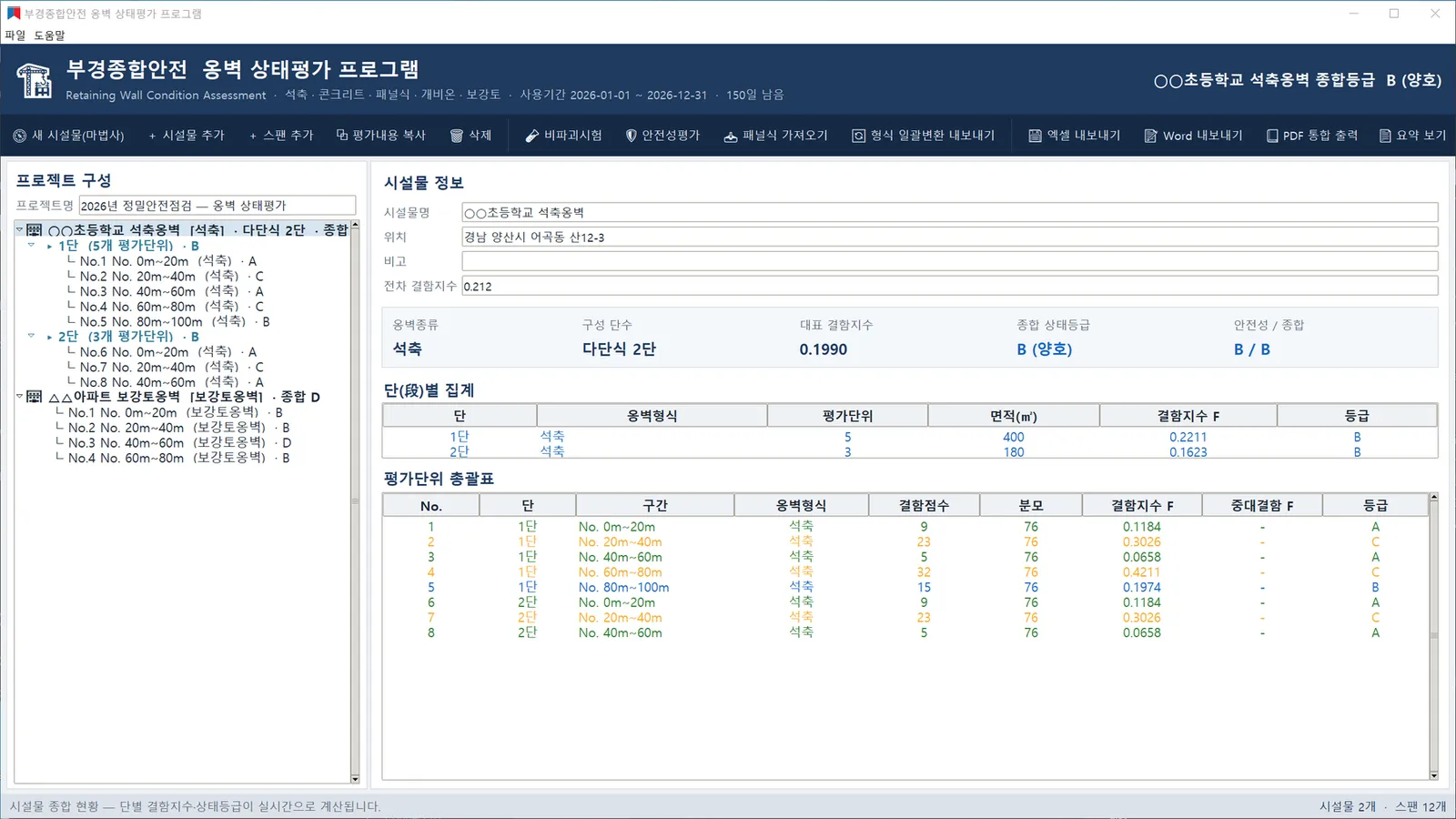

결함지수와 상태평가등급 산정

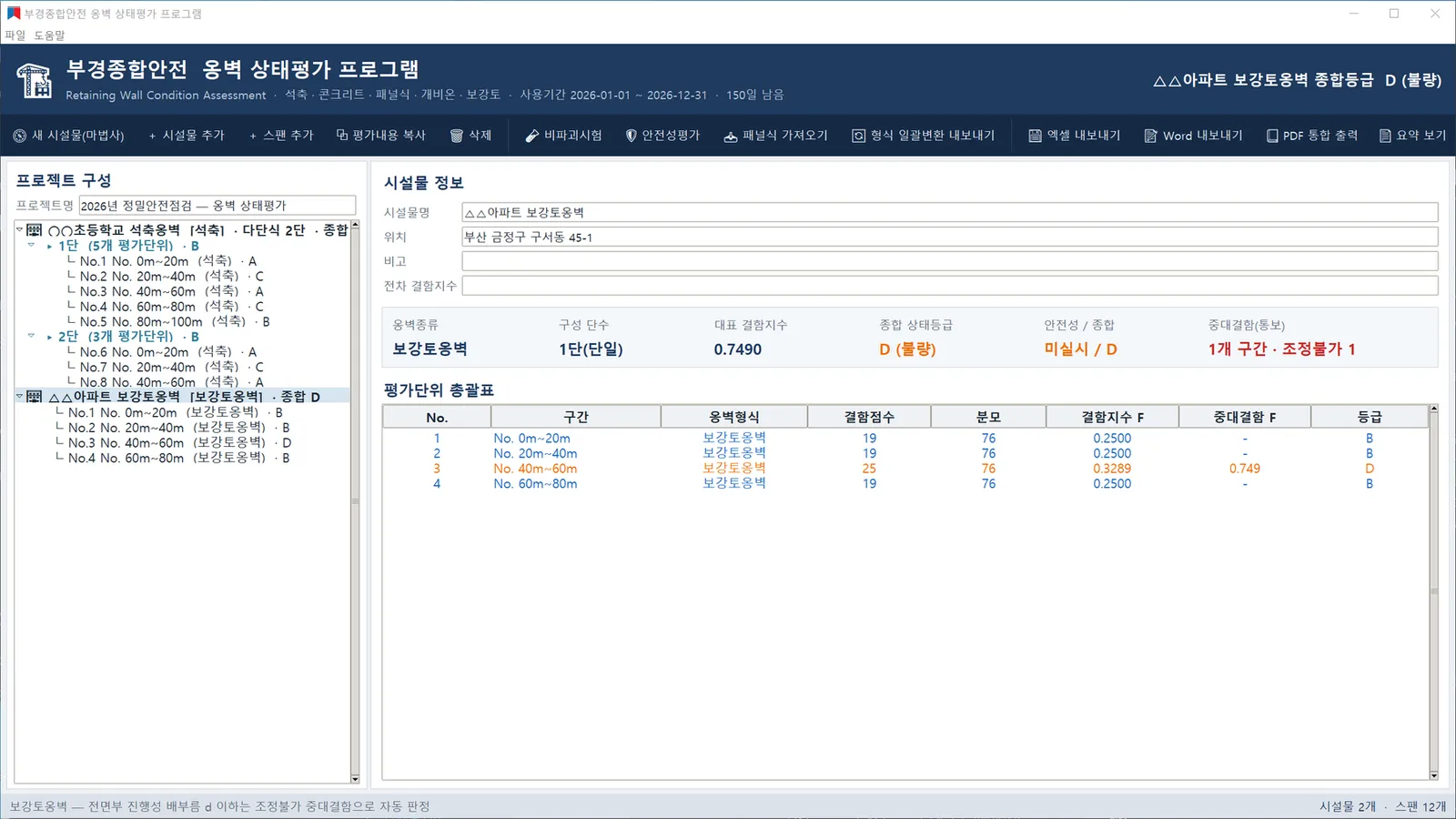

평가단위의 결함지수 F는 항목별 평가점수의 합을 그 형식의 분모로 나눈 값입니다. 프로그램은 형식과 적용조건을 읽어 분모를 자동으로 결정하고, [표13.12] 경계(A <0.15 · B <0.30 · C <0.55 · D <0.75 · E ≥0.75)로 등급을 판정합니다. 전체 옹벽의 대표 결함지수(13.4.3)는 단일형식이면 평가단위 산술평균, 복합식이면 면적 가중평균, 조정 불가 중대결함 발생 시 최대값을 채택하며, 다단식은 모든 단의 평가단위를 모집단에 포함합니다. 조정할 수 없는 중대결함이 있는 평가단위는 등급범위 최대값(a 0.149 · b 0.299 · c 0.549 · d 0.749 · e 1.000)을 결함지수로 치환하고, 세굴 e·탄산화 e처럼 보수로 조정 가능한 중대결함은 통보 대상으로만 표기합니다. 동일 결함 다수 개소·파손 면적율 10% 이상·누수·구조적 균열 등은 하향 체크 한 번으로 한 단계 낮춰 반영합니다.

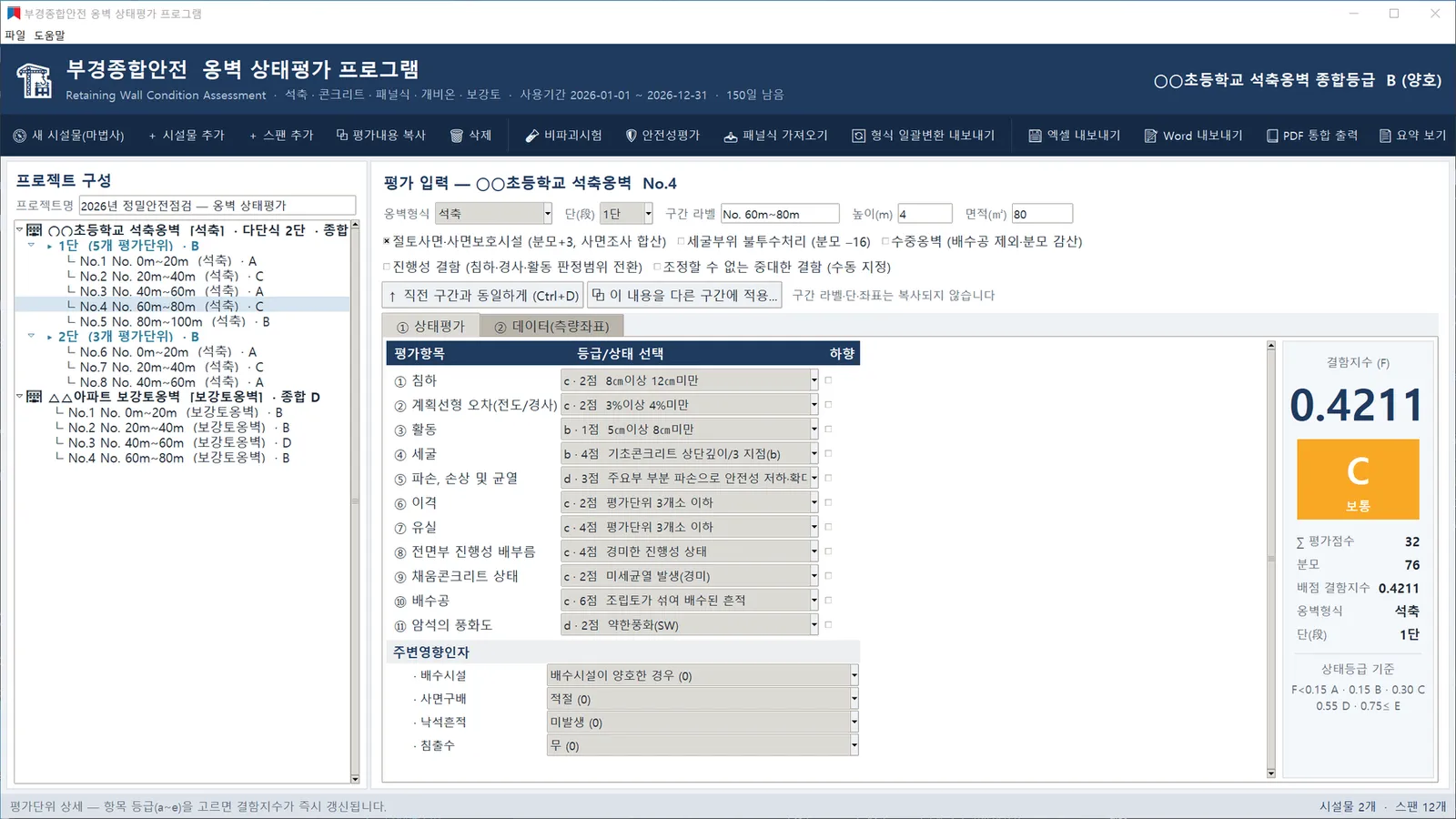

평가단위 입력 · 구간 자동생성 · 일괄 복사

평가항목마다 지침 판정기준 문구가 그대로 선택지에 들어 있어 「c · 2점 8㎝이상 12㎝미만」처럼 등급·배점·판정근거가 한 줄에 보이고, 선택을 바꾸는 즉시 결함지수 F와 등급이 갱신됩니다. 점수가 같은 등급이 있어도 조사자가 고른 등급 자체를 저장해 보고서 판정 근거가 어긋나지 않고, 옹벽형식을 바꿔도 같은 항목의 등급이 그대로 이전됩니다. 구간 나누기는 마법사가, 비슷한 구간 반복 입력은 일괄 복사(Ctrl+D 직전 구간 · Ctrl+Shift+C 여러 구간 적용)가 대신하며, 구간 라벨·단·측량좌표처럼 구간마다 달라야 하는 값은 복사 대상에서 제외됩니다.

측량 · 시험 · 안전성평가 · 종합평가

선형·수준측량 좌표(x, y, z)를 붙여 넣으면 수평연장과 기울기가 계산되고 계획선형오차 참고등급까지 안내됩니다. 비파괴·재료시험은 옹벽형식([표13.8])에 따라 시험항목과 기준수량(반발경도 총연장÷50m, 탄산화/염화물 100m 미만 2회 + 100m당 1회 등)이 자동 구성되며, 석축은 견칫돌 반발치에서 암석 추정 압축강도와 풍화도(F/SW/MW)를 자동 환산하고 전차 값과 비교해 열화 진행을 판정합니다. 안전율을 입력하면 외적(활동·전도·지지력·침하, 2단 이상은 원호활동 자동 추가)·내적 검토항목마다 [표13.44]~[표13.46]으로 등급이 판정되고 최저 등급이 안전성평가 결과가 되며, 종합평가는 상태·안전성 중 낮은 등급으로 자동 산정됩니다. 보수·보강(13.7)은 주요 결함 추출·권장 공법·시급성·우선순위표를 자동 산출합니다.

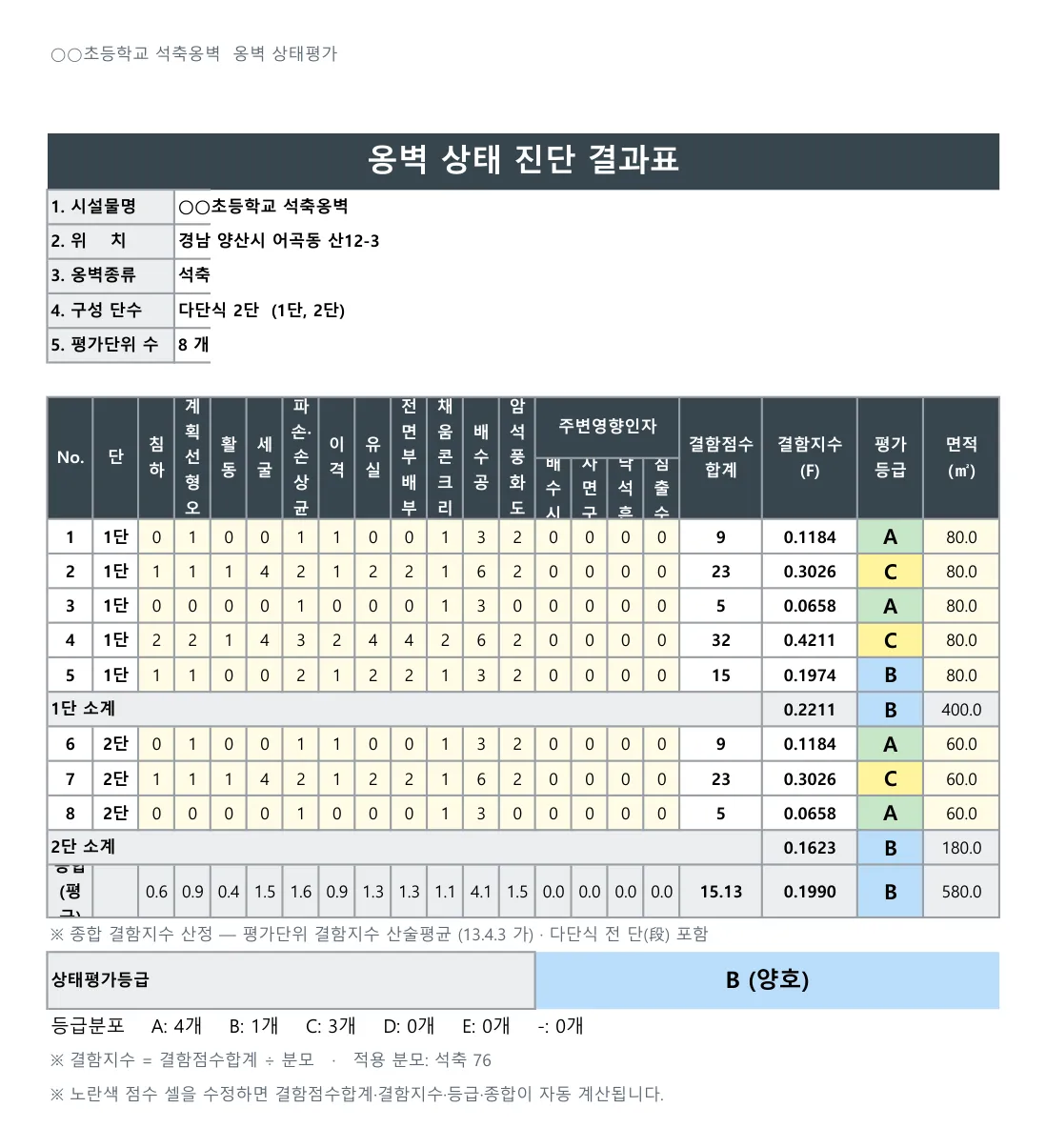

바로 편철할 수 있는 산출물

시설물별 엑셀 계산표(상태진단총괄표·평가단위별 평가표·기준·측량좌표·비파괴시험·안전성·종합평가·보수보강 7시트)와 Word 결과보고서(6장)를 만들고, 프로젝트 전체를 책갈피가 붙은 PDF 한 개 파일로 묶습니다. 모든 출력물은 A4 세로·여백 25mm로 용지·방향·인쇄영역·머리글 반복까지 지정된 상태로 저장되며, 본문 글자는 8pt 아래로 줄이지 않고 표 폭이 넘치면 가로로 나누어 인쇄합니다. PDF 변환 전에 엑셀 수식을 재계산하므로 PDF의 결함지수·등급이 프로그램 계산값과 정확히 일치합니다. 지침 해설서 13-79쪽 [평가결과 산정절차-2](0.620 → 0.749 → D), 복합식옹벽 예제, [표13.12] 등급 경계, 중대결함, 하향조정을 골든 케이스로 고정한 131개 자동 검증 테스트를 통과한 빌드만 배포합니다.

핵심 지표

• 5종 — 석축·콘크리트·패널식·개비온·보강토
• 3단 — 다단식 옹벽 단(段)별 평가
• A~E — 상태·안전성·종합등급 자동산정
• 131건 — 지침 준수 자동 검증 테스트

산출물

• 엑셀 계산표(.xlsx · 7시트) — 상태진단총괄표·평가표 1~N·기준_옹벽형식·측량좌표·비파괴시험·안전성·종합평가·보수보강

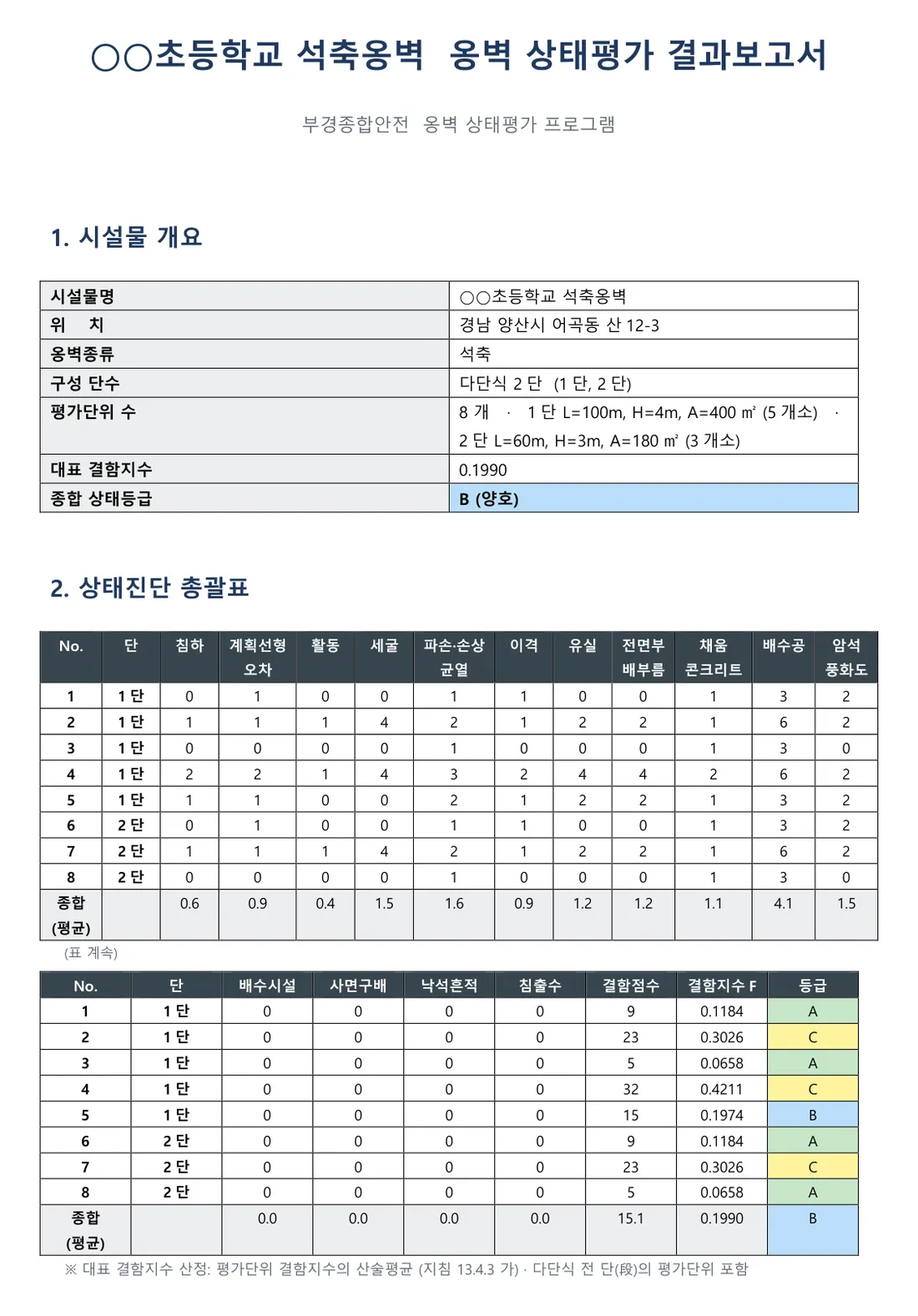

• Word 결과보고서(.docx · 6장) — 시설물 개요·상태진단 총괄표/단별 집계·평가단위별 상세·비파괴·재료시험·안전성 및 종합평가·상태평가 근거
• PDF 통합 출력(.pdf · 프로젝트 1개, 책갈피)
• 프로젝트 파일(.json)
• 형식 일괄변환(.xlsx × 5)
• 보수·보강 우선순위표
• 요약 보기(텍스트)

도입 효과

• 산정 오류의 원천 차단 — 형식별 분모 혼동, 절토사면·세굴 보정 누락, 중대결함 치환 빠짐, 다단식 모집단 오류를 구조적으로 제거하고 131개 테스트로 매 빌드 확인
• 입력 시간의 실질적 단축 — 구간 자동 생성 + Ctrl+D + 일괄 복사로 반복 입력 제거, 연장이 길고 단수가 많을수록 절감
• 검토·감리 대응이 쉬워짐 — 항목 등급, ∑평가점수, 적용 분모, 중대결함 치환 여부, 단별 소계가 모두 표에 남음
• 계산표와 보고서의 일치 — 엑셀·Word·PDF가 같은 데이터에서 생성되고 PDF 변환 전 수식을 재계산해 숫자가 어긋나지 않음
