BTS 비파괴시험 보고서

측정값 입력 한 번으로 계산·판정·보고서까지

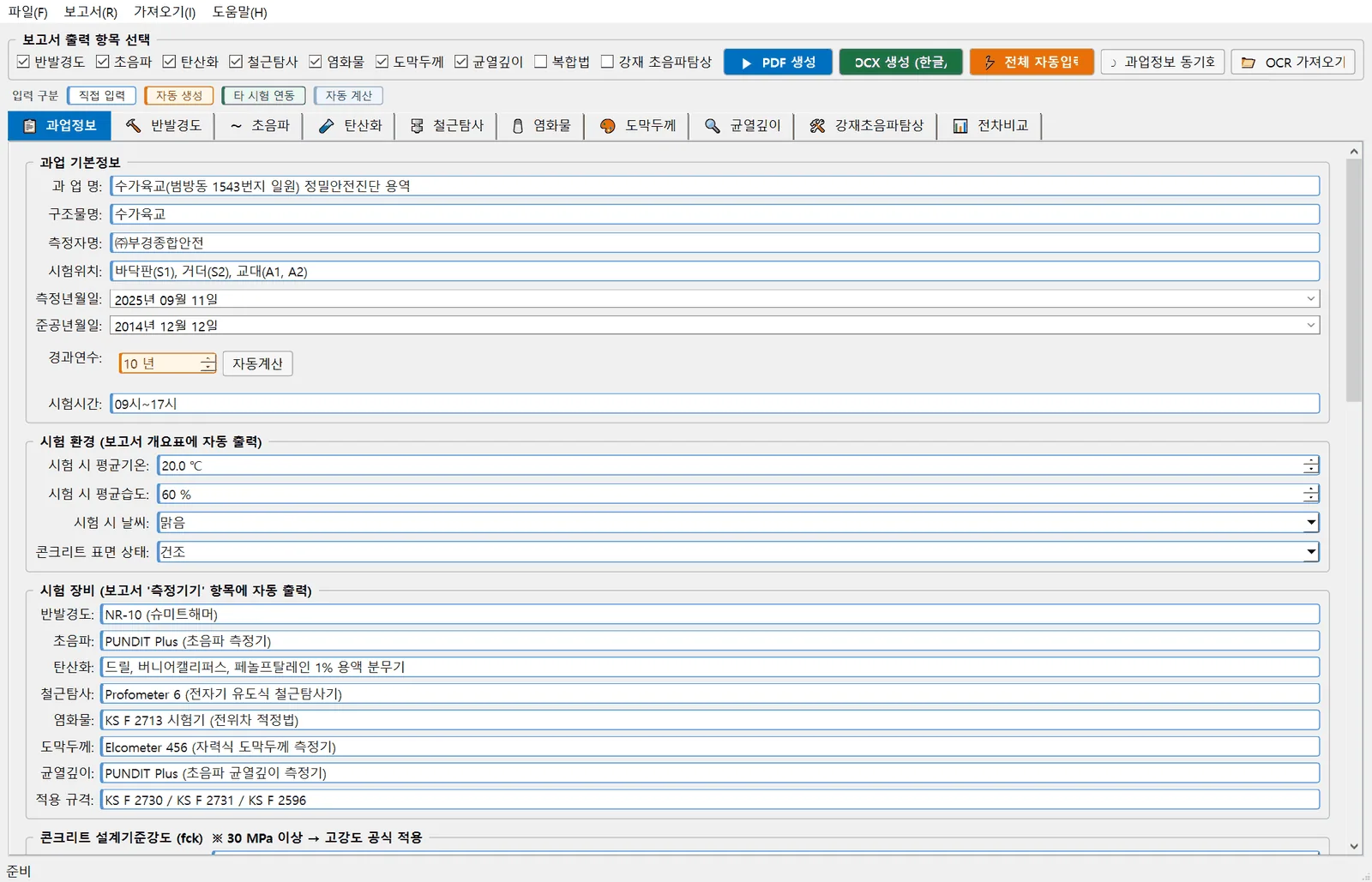

정밀안전진단·정밀안전점검에서 수행하는 비파괴시험은 시험 종류마다 보정계수와 추정식이 다르고, 결과표·판정문·그래프를 보고서 양식에 맞춰 다시 편집해야 합니다. 본 프로그램은 측정값 입력 → 기준 내장 자동 계산 → 표준양식 보고서 출력까지의 전 과정을 하나의 화면에서 처리하도록 ㈜부경종합안전이 직접 개발하여 진단 실무에 운용 중인 자체 소프트웨어입니다. 과업명·구조물명·측정년월일·준공년월일·설계기준강도(fck)·시험 환경을 한 번만 입력하면 전체 시험 탭과 보고서 개요표에 자동 반영되고, 시험 종류별 상부·하부 수량을 지정해 [위치표 생성 → 적용]을 누르면 모든 시험 탭의 부재 목록이 일괄 생성되어 현장 야장을 그대로 옮겨 적을 준비가 끝납니다.

반발경도시험 — 6개 추정식 자동선택

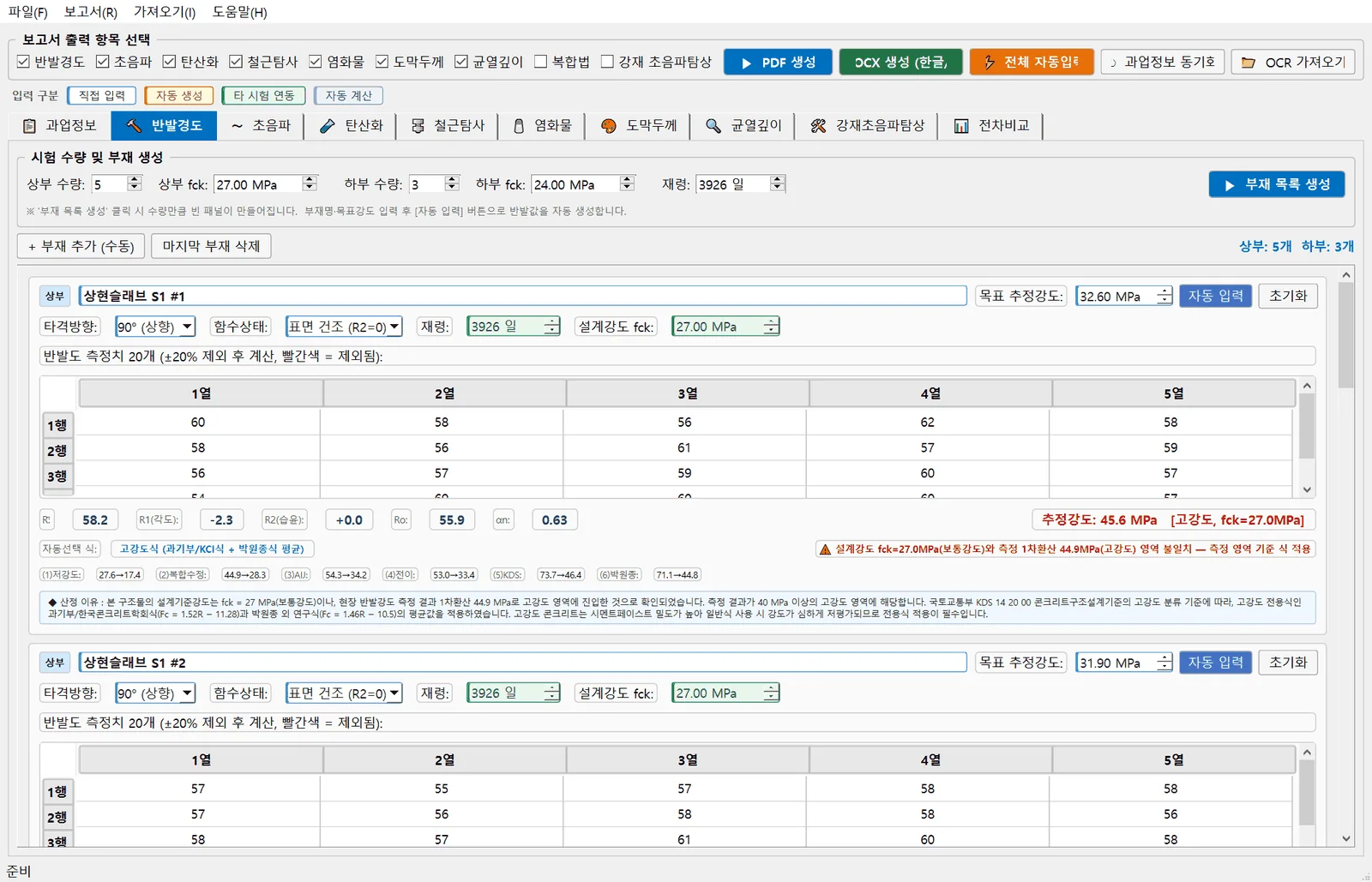

부재별 반발도 20개를 입력하면 평균의 ±20%를 벗어난 이상치가 붉게 표시되며 자동 제외되고, Ro = R + R1(타격각도) + R2(습윤)로 환산한 뒤 재령보정계수 αn을 곱합니다. 이어서 설계강도가 아니라 실제 측정 1차환산 강도가 속한 영역(저강도 / 보통강도 / 중·고강도 전이 / 고강도)을 판별해 6개 추정식 중 적용식을 자동 선택하고, 40 MPa 이상 고강도 영역에 진입하면 KDS 14 20 00 기준의 고강도 전용 추정식으로 자동 전환되어 과소·과대 평가를 방지합니다. 6개 식의 계산 결과를 모두 표에 함께 제시하고, 어떤 식을 왜 적용했는지 산정 근거 문장까지 자동 작성되어 보고서에 그대로 수록됩니다.

초음파 · 탄산화 · 철근탐사 · 염화물 — 시험 간 연동

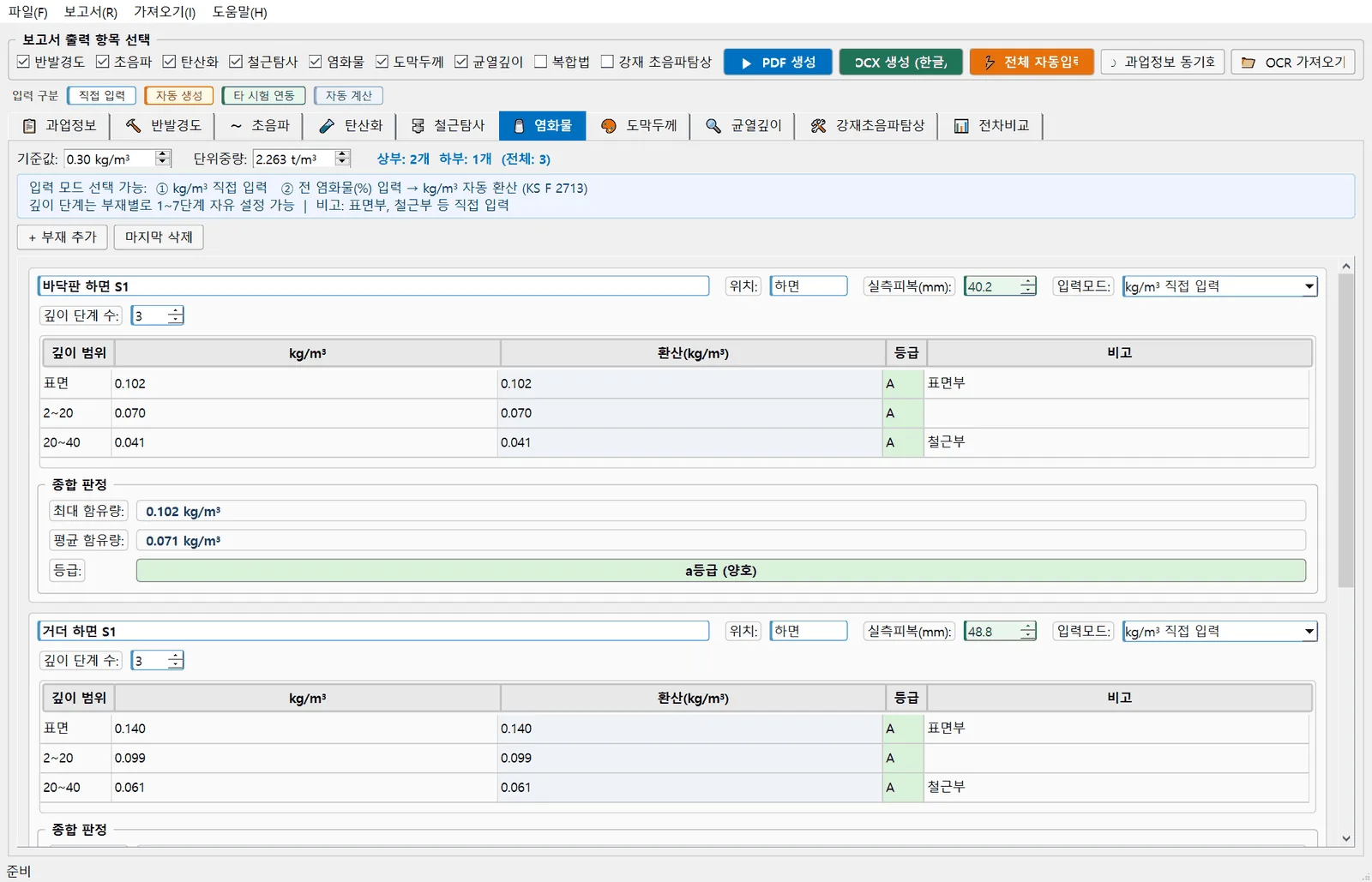

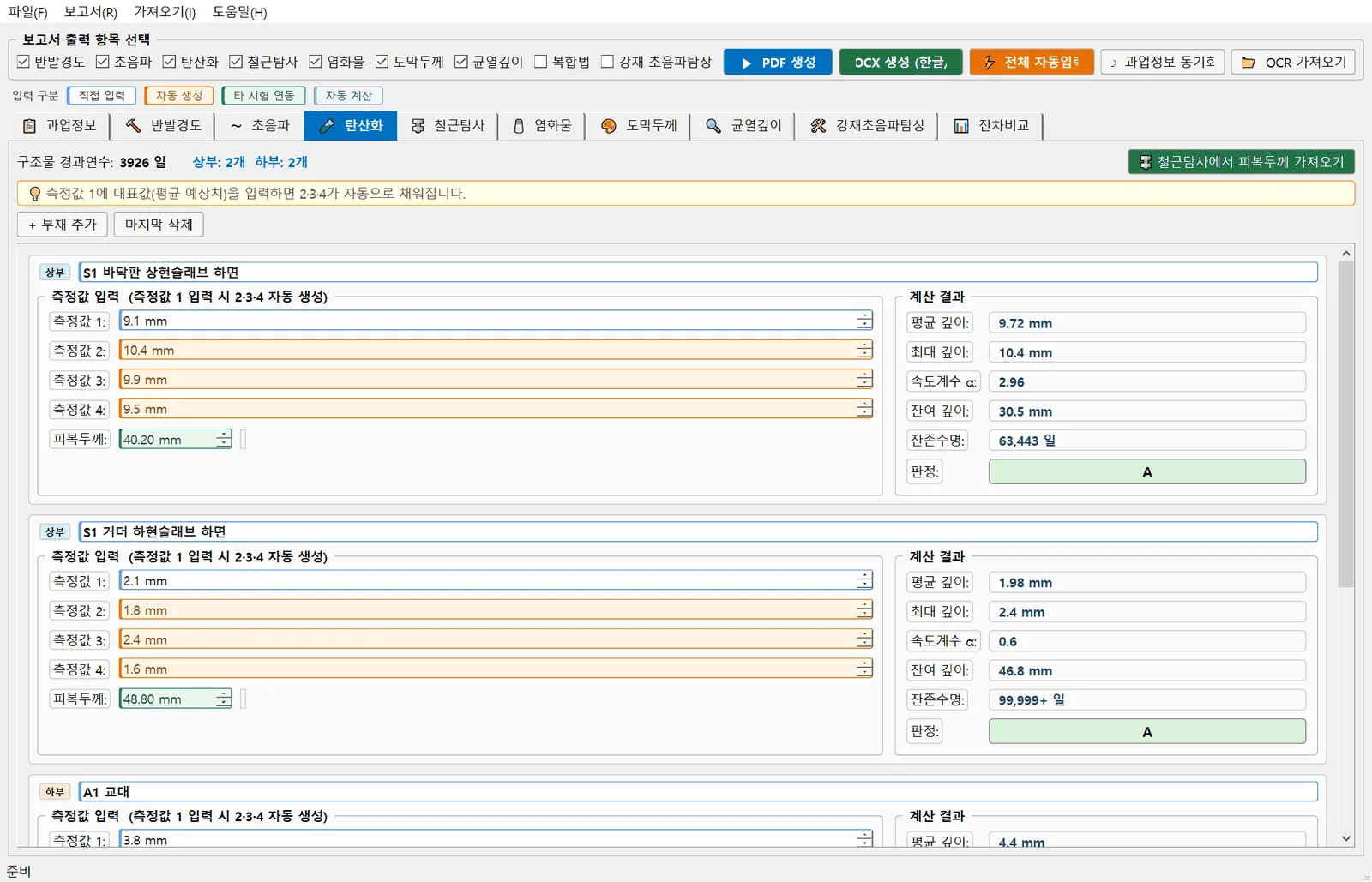

초음파는 횡·종방향 전달거리별 전달시간을 입력하면 회귀직선의 기울기로 속도 Vi를 구하고 회귀그래프를 자동 작도하며, 직접법 Vd와 함께 일본재료학회식·일본건축학회식으로 압축강도와 설계기준강도 대비 강도율(%)을 판정합니다. 탄산화는 페놀프탈레인 측정 깊이와 경과연수로 속도계수 α = d/√t를 산정하고 잔여수명 = (피복두께/α)² − 경과연수로 등급을 자동 판정하는데, 이때 필요한 피복두께는 철근탐사 탭의 부재별 평균 실측값이 자동으로 연동됩니다. 염화물은 KS F 2713 기준으로 깊이 단계를 1~7단계로 설정해 함유량과 a~d 등급(기준값 0.30 kg/m³)을 개별 판정하고, 반발경도 Ro와 초음파속도 Vd를 함께 쓰는 복합법 추정강도로 단일 시험 결과를 교차 검증합니다.

강재 시험 · 전차 조사결과 비교

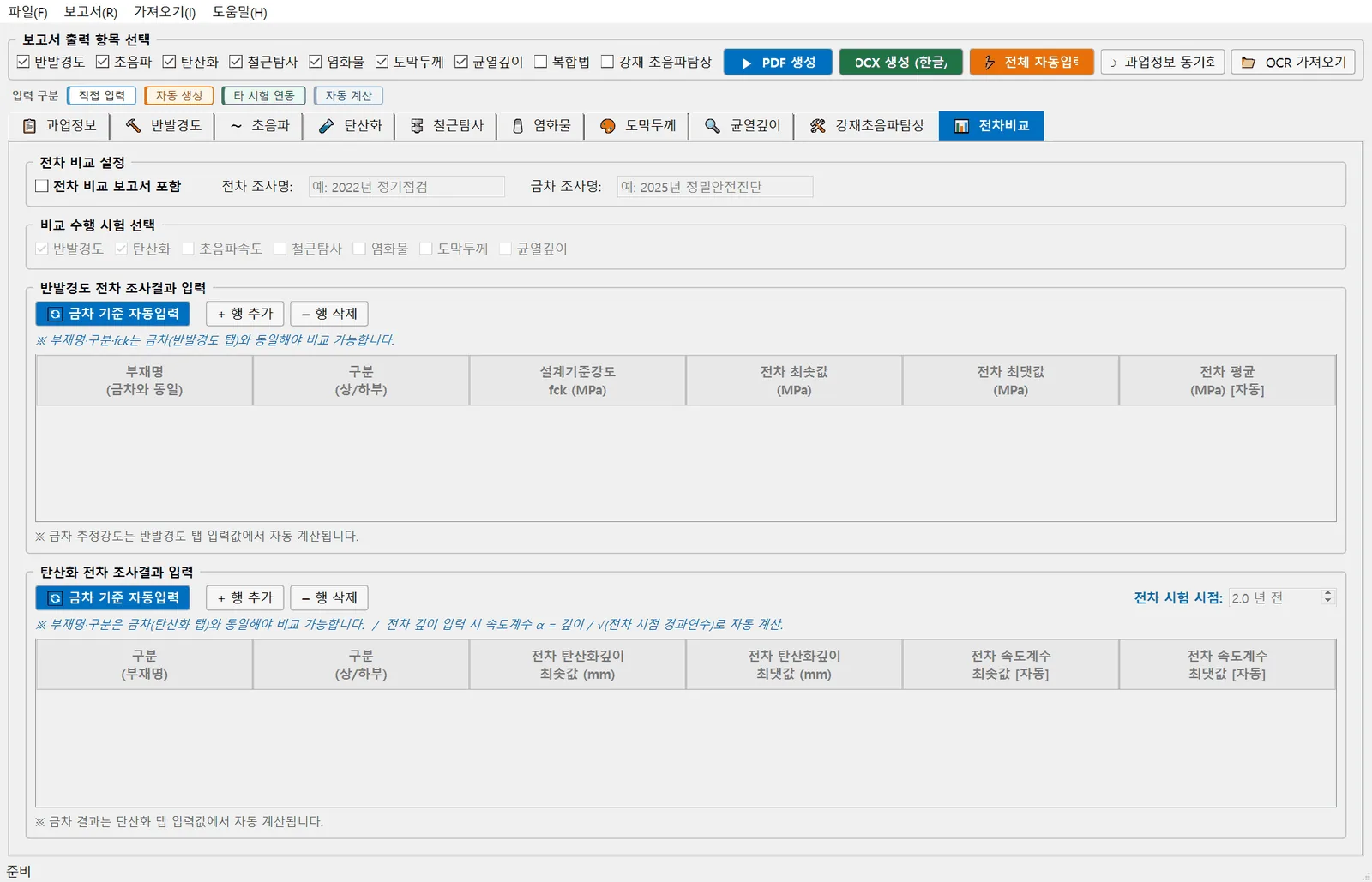

강교량·강구조 부재에 필요한 자력식 도막두께 측정, 초음파 T법에 의한 균열깊이 추정, KS B 0896에 따른 용접부·모재 내부결함 초음파탐상(합격/불합격)을 같은 프로젝트 안에서 관리하며, 세 시험 모두 엑셀 표를 복사해 붙여넣을 수 있습니다. 이전 차수 조사 결과를 입력하거나 과거 발행된 비파괴시험 보고서 PDF를 읽어들이면 부재명과 측정값을 자동 인식해 전차 자료로 등록하고, 금차 측정값과 부재 이름 기준으로 짝지어 추정강도·탄산화 깊이의 증감과 변화율을 산정해 열화 진행 여부를 표와 그래프로 정리합니다. 전차·금차 비교표와 추이 그래프를 담은 비교 보고서를 별도 문서로 생성해 종합보고서에 편철할 수 있습니다.

표준양식 보고서 산출물

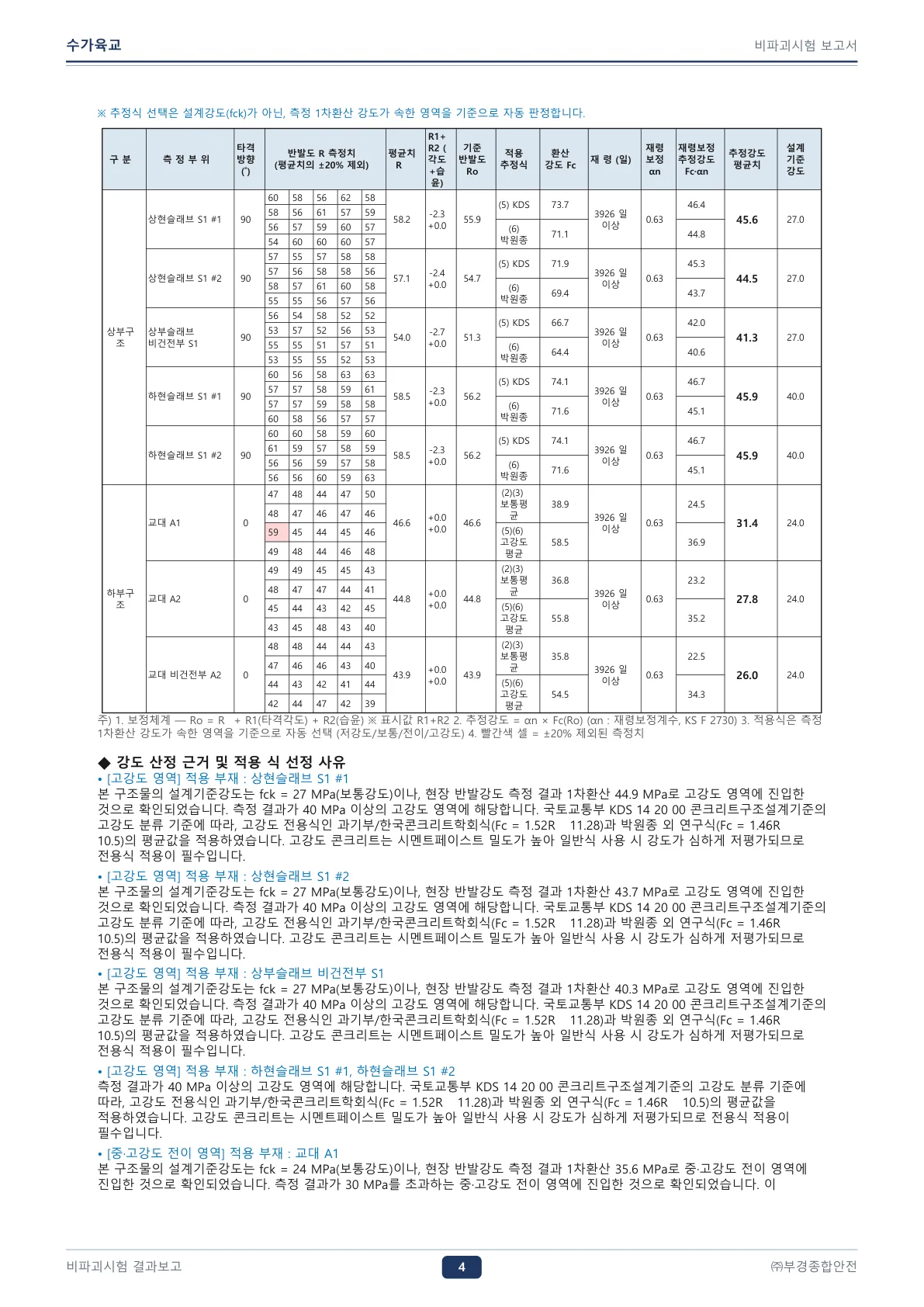

버튼 한 번으로 표지 → 시험 개요 및 조사 수량 → 시험별 본문 → 종합 결과 요약 및 판정 순으로 편집된 보고서가 생성됩니다. 각 시험은 「N. ○○시험 보고서」(개요표) → 시험 방법 → 시험 결과의 동일한 순서로 구성되고, 섹션 번호는 선택한 시험 종류에 따라 자동으로 부여됩니다. 적용 규격·사용 장비·측정 절차와 판정 기준이 시험별 표준 문안과 도해로 자동 수록되고, 부재별 측정치와 보정·환산 과정, 6개 추정식 계산값, 적용식 선정 사유 문장이 함께 표기되어 검토자가 근거를 추적할 수 있습니다. PDF와 DOCX(한글·MS Word 편집 가능)가 동시에 생성되어 정밀안전진단 성과품에 그대로 편철됩니다.

핵심 지표

• 8종 — 콘크리트·강재 비파괴시험
• 6식 — 강도 구간별 추정식 자동선택
• ±20% — 반발도 이상치 자동 제외
• PDF·DOCX — 표준양식 보고서 자동 편집

산출물

• 비파괴시험 보고서(PDF · DOCX)
• 시험 개요·조사 수량표
• 반발도 측정결과표·보정·환산 계산표·추정강도 산정 근거
• 전달시간–거리 회귀그래프·초음파속도·강도율표
• 탄산화 깊이 측정표·잔여수명 판정표
• 배근간격·피복두께표·설계 대비 판정표
• 깊이별 염화물 함유량표·등급 판정표
• 도막두께 측정결과표·균열깊이 추정표·UT 탐상 결과표
• 종합 결과 요약 및 판정표
• 전차·금차 비교표·변화율 산정표·추이 그래프·전차비교 보고서
• 프로젝트 파일(.btsndt)

도입 효과

• 보고서 작성시간 단축 — 수작업 계산과 표 편집 시간을 줄여 진단 기술자가 판단과 검토에 집중
• 계산 오류 방지 — 보정계수·추정식 적용을 프로그램이 일관되게 처리해 담당자별 편차와 전사 오류 차단
• 보고서 품질 표준화·근거 제시 강화 — 동일 양식·동일 판정 기준, 적용식 선정 사유 문장과 중간 계산값 자동 표기
• 이력 관리·현장 데이터 연속성 — 전차 보고서 가져오기로 열화 추이 비교, 엑셀 야장 활용과 시험 간 연동으로 재입력 제거
