BTS RESERVOIR — 저수지 안전성 검토

하나의 검토 파이프라인

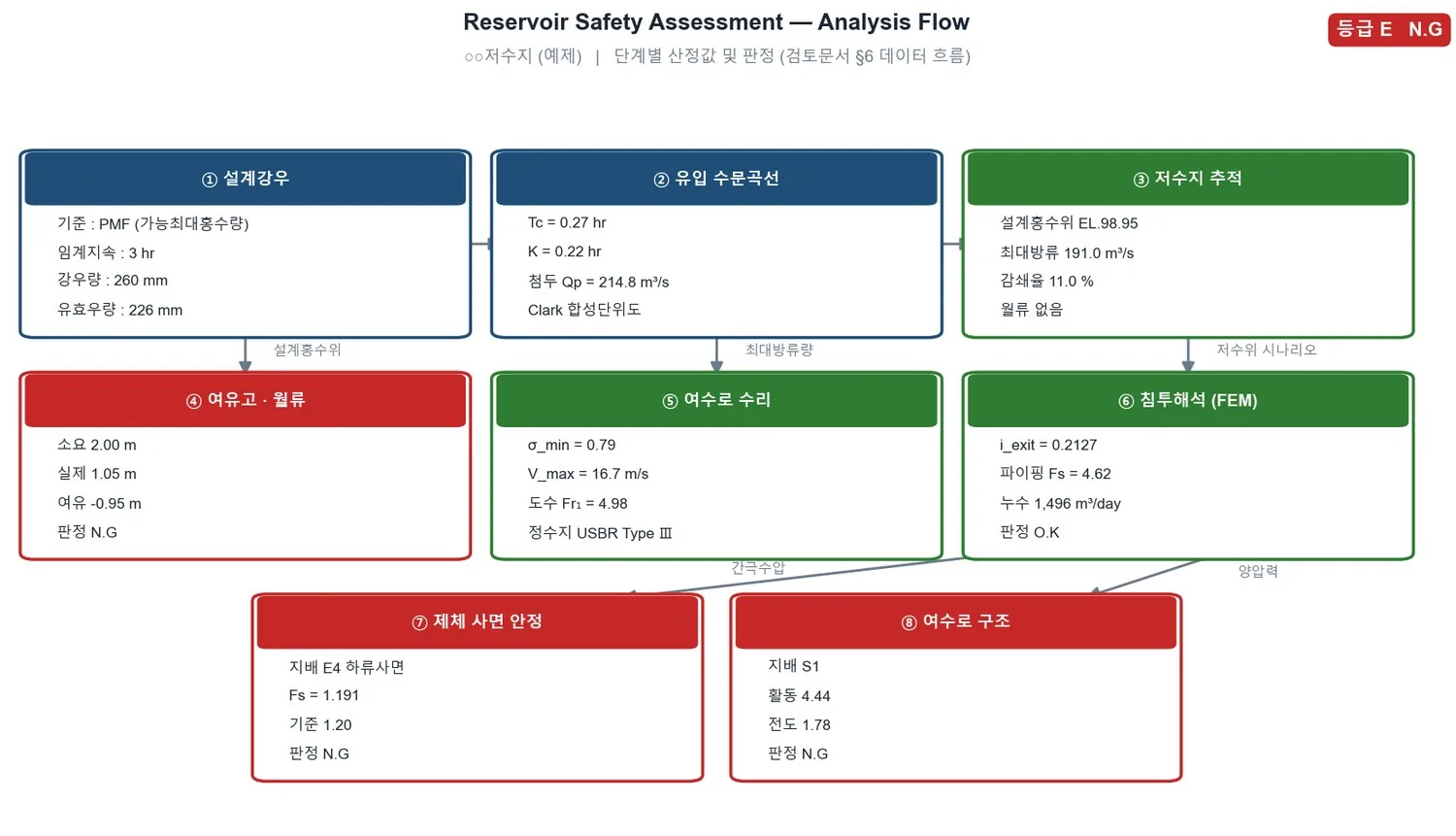

강우에서 시작해 유입 수문곡선 → 저수지 추적 → 설계홍수위 → 여유고로 이어지는 치수 계통과, 저수위 시나리오 → 침투 FEM → 간극수압 → 사면 안정 · 파이핑 · 양압력으로 이어지는 제체 계통이 한 프로그램 안에서 자동으로 연결됩니다. 앞 단계의 산정값이 뒤 단계의 입력으로 바로 넘어가므로, 값을 옮겨 적다 생기는 불일치가 없습니다. 단계별 산정값과 판정이 함께 표기된 검토 흐름도가 자동 작도되어 어느 단계에서 값이 어떻게 넘어갔는지 그대로 추적됩니다.

시설 분류 · 적용 기준 자동 판정

댐 높이·저수용량·사업 성격만 입력하면 시설물 종별, 적용 기준 세트, 여수로 설계홍수량 기준(PMF/빈도), 최소 여유고, 수평지진계수가 자동으로 결정됩니다. 사업 성격을 「정밀안전진단」과 「설계」로 나누어 기준안전율 세트를 달리 적용하고, 기준 개정에 대비해 GUI에서 기준값을 수정하면 수정한 항목은 성과품에 「(수정)」으로 자동 표기됩니다. 판정 근거가 조항과 함께 표시되고 성과품에 그대로 인용됩니다.

치수 계통 — 수문해석에서 여유고까지

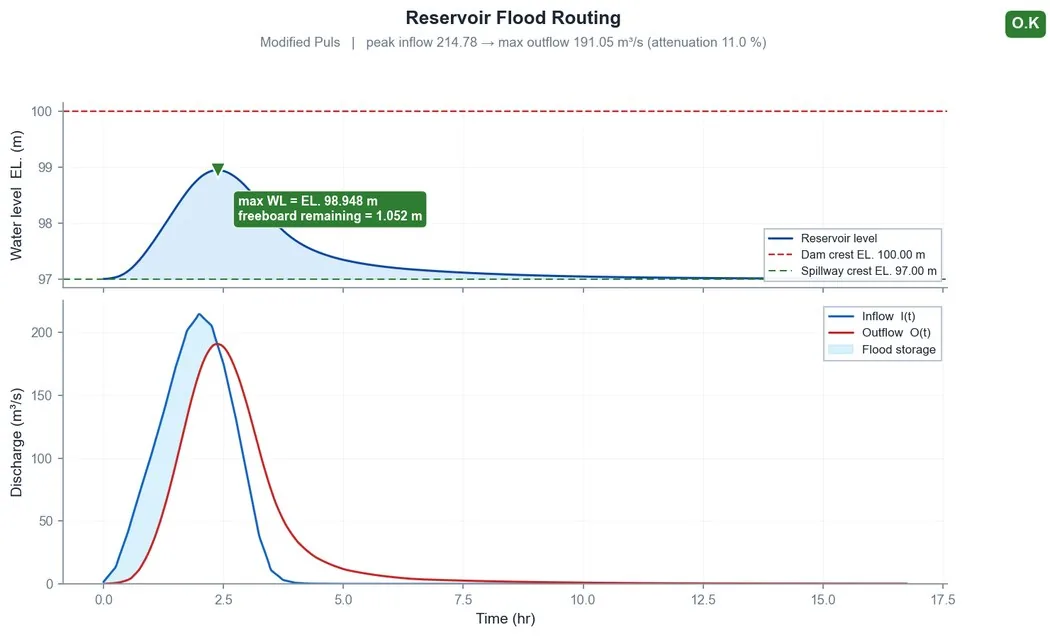

확률강우량·PMP를 입력하면 시간분포 → 유효우량(NRCS-CN) → Clark 합성단위도 → 유입 수문곡선까지 자동 계산되고, 첨두유입이 최대가 되는 임계지속기간을 스스로 탐색합니다. Modified Puls / RK4로 저수지를 추적해 설계홍수위·최대방류량·댐마루 잔여높이를 산정하고, 여수로 종단을 따라 수면곡선·공동지수·감세공 도수를 검토합니다. 필댐은 월류를 절대 허용하지 않으므로, 추적 최고수위나 설계홍수위 + 처오름 + 풍상고가 댐마루를 넘으면 치수능력 부족으로 최상위 경고를 냅니다.

제체 계통 — 침투 FEM 연동 사면·침투·구조

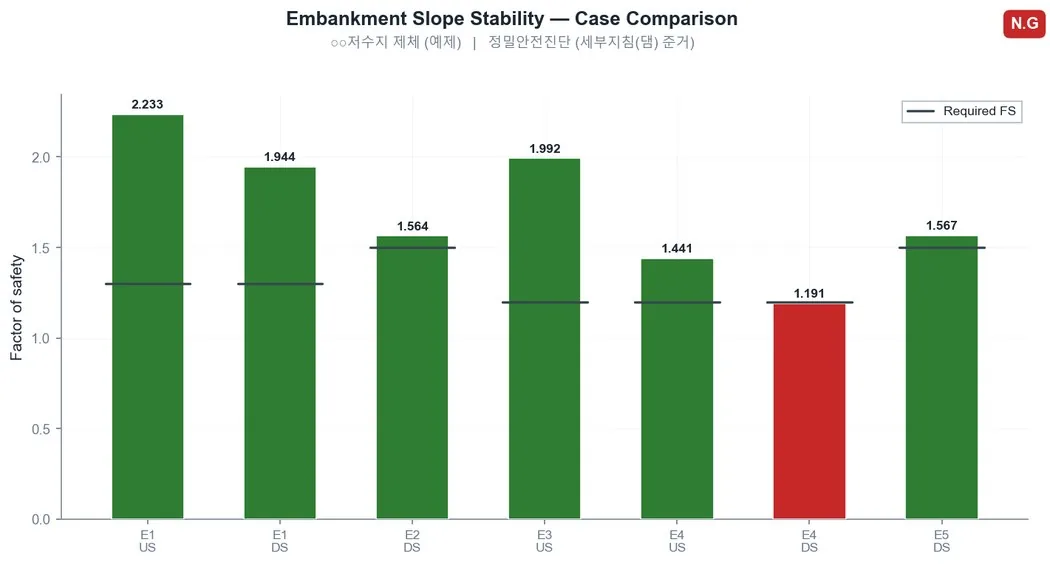

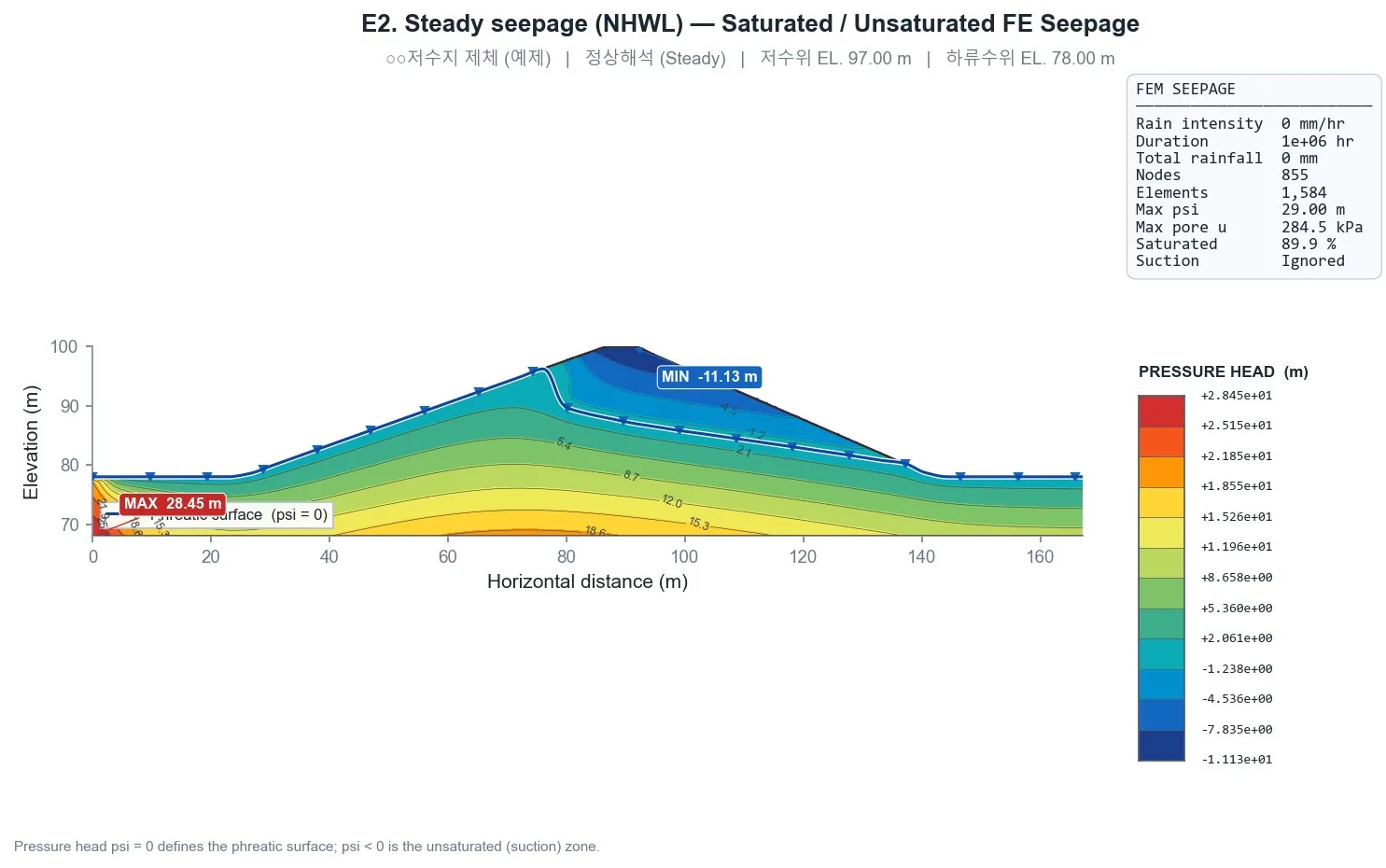

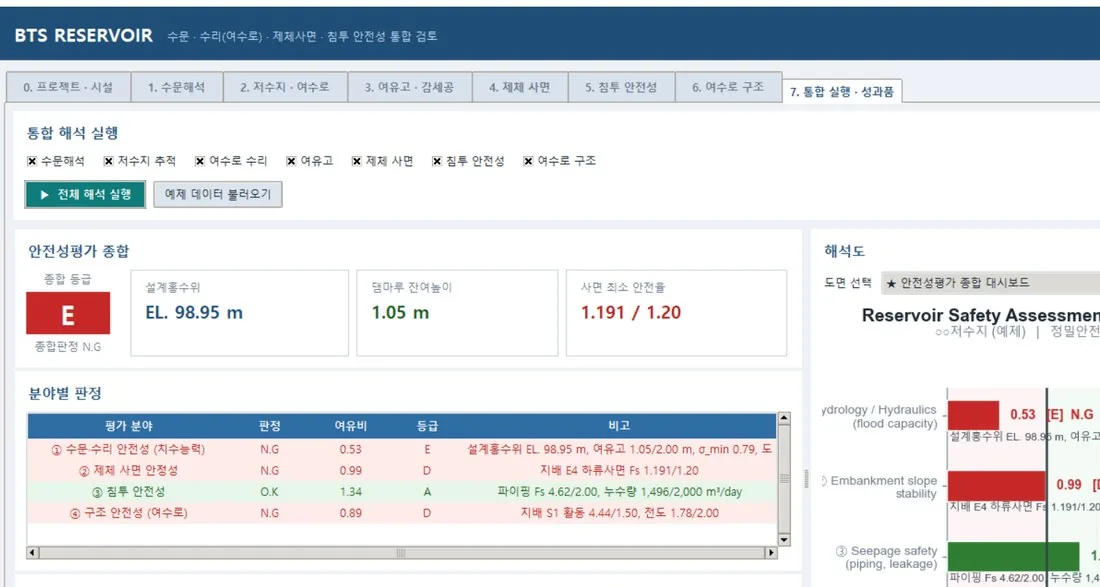

댐 높이·비탈경사만 넣으면 검토 단면이 자동 생성되고, 포화-불포화 침투 FEM으로 구한 간극수압장을 그대로 받아 한계평형 원호활동 전수탐색을 수행합니다. 「전체 해석 실행」 한 번으로 완공 직후부터 지진 시까지 E1~E5 다섯 조건이 모두 계산되고, 수위급강하는 시간 단계로 풀어 최소 안전율과 발생 시점을 함께 제시합니다. 파이핑·한계유속·누수량은 모두 같은 침투 FEM 해에서 나오며, 양압력은 여수로 구조 검토(활동·전도·지지력)로 넘어갑니다.

종합 판정과 성과품

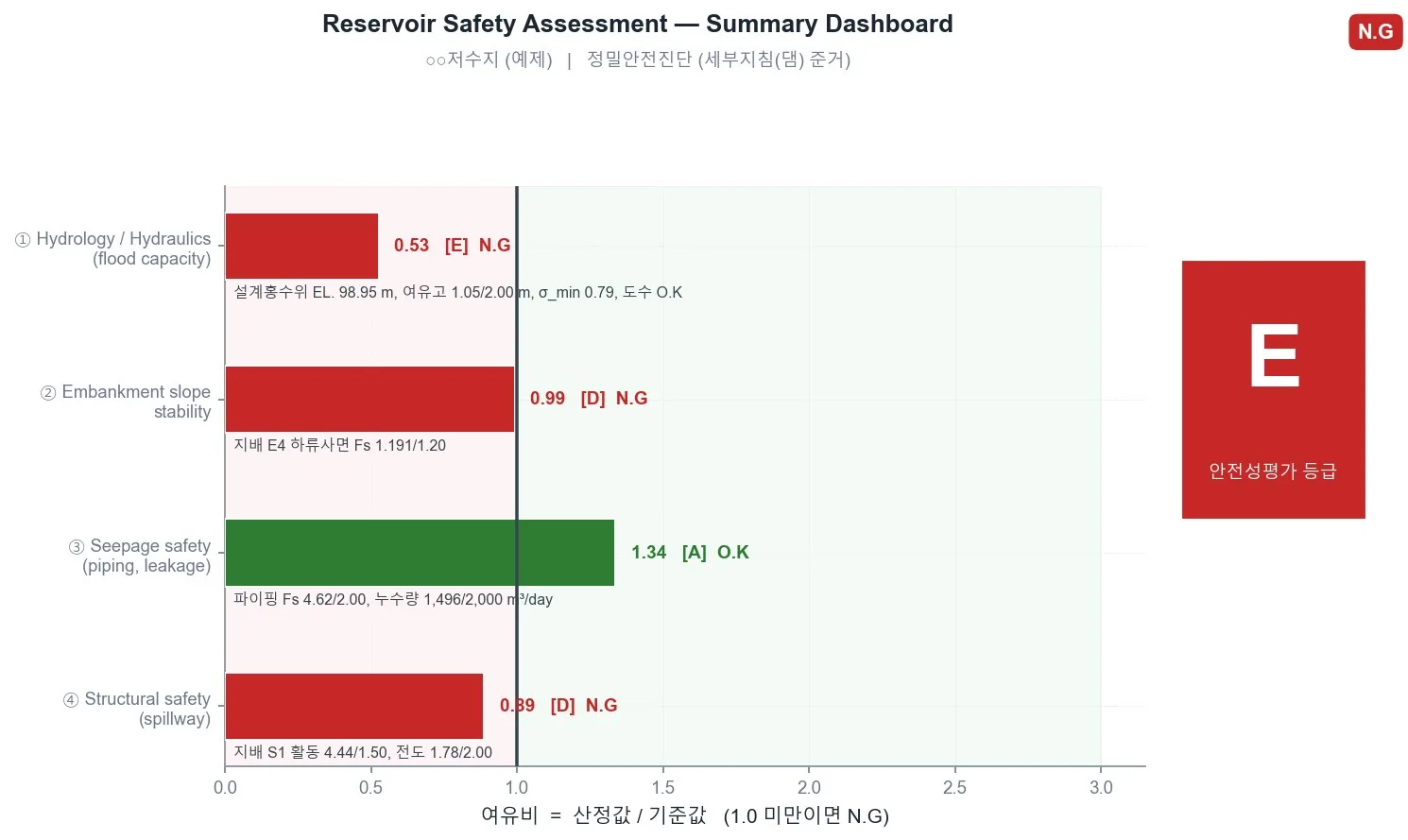

4개 분야의 결과를 여유비 = 산정값 ÷ 기준값이라는 하나의 척도로 통일하여 비교하고, 가장 불리한 분야가 종합등급을 지배하도록 A~E 등급을 산정합니다. 해석이 끝나면 버튼 한 번으로 계산서(Excel 9시트)와 보고서 본문(Word 11장)이 만들어지고, 해석도 28매가 검토 항목 순서대로 수록되어 그대로 보고서에 편철할 수 있습니다. 표기 관례는 GeoStudio·PLAXIS·Talren 등 상용 프로그램을 따르며, 계산 결과는 세부지침(댐) 예제 및 자사 정밀안전진단 보고서와 대조하여 확인합니다.

핵심 지표

• 4대 — 안전성 — 수문·수리 / 사면 / 침투 / 구조
• 28매 — 해석도 자동 작도
• 20초 — 예제 저수지 전 항목 해석·작도
• 9+11 — Excel 9시트 · Word 11장 자동 작성

산출물

• Excel 계산서 9시트
• Word 보고서 11장
• 해석도 28매 PNG
• 검토 흐름도
• 종합 대시보드
• 사면 케이스별 단면도
• 하중도·지반반력도

도입 효과

• 수문·수리·사면·침투·구조 검토를 한 프로그램에서 입력 한 벌로 완료
• 앞 단계 산정값이 뒤 단계 입력으로 직접 연결되어 값을 옮겨 적다 생기는 불일치 제거
• 부족 항목을 여유비와 등급으로 명확히 드러내 보수·보강 사업의 근거 자료 확보
• 적용 기준·조항과 계산 과정이 성과품에 모두 남아 심의·검증 대응 용이
