옹벽 측량 정리 프로그램

무엇이 달라지는가

기존에는 Pix4D 좌표를 엑셀에 옮겨 적고 측번을 하나씩 매칭한 뒤 평면도·종단면도를 CAD·엑셀 차트로 매번 다시 작도했고, 전차 점검 성과와 비교하려면 연도별 좌표를 수작업으로 대조해 관리기준 초과 측점을 눈으로 찾았습니다. 이 프로그램은 좌표를 표에 Ctrl+V 하면 구분자·헤더·측번을 자동 인식하고, 평면도·종단면도가 화면에서 즉시 그려지며, 전차 회차를 추가하면 같은 그래프에 연도별 오버레이가 됩니다. 측번 매칭으로 변위를 계산해 관리기준 초과를 자동 강조하고, 결과표·보고서·DXF·PNG가 버튼 한 번에 생성됩니다. 옹벽 정밀안전점검·정밀안전진단의 선형측량·수준측량 성과 정리, 드론 사진측량 성과 정리, 점검 이력·계측 자료 관리에 적용합니다.

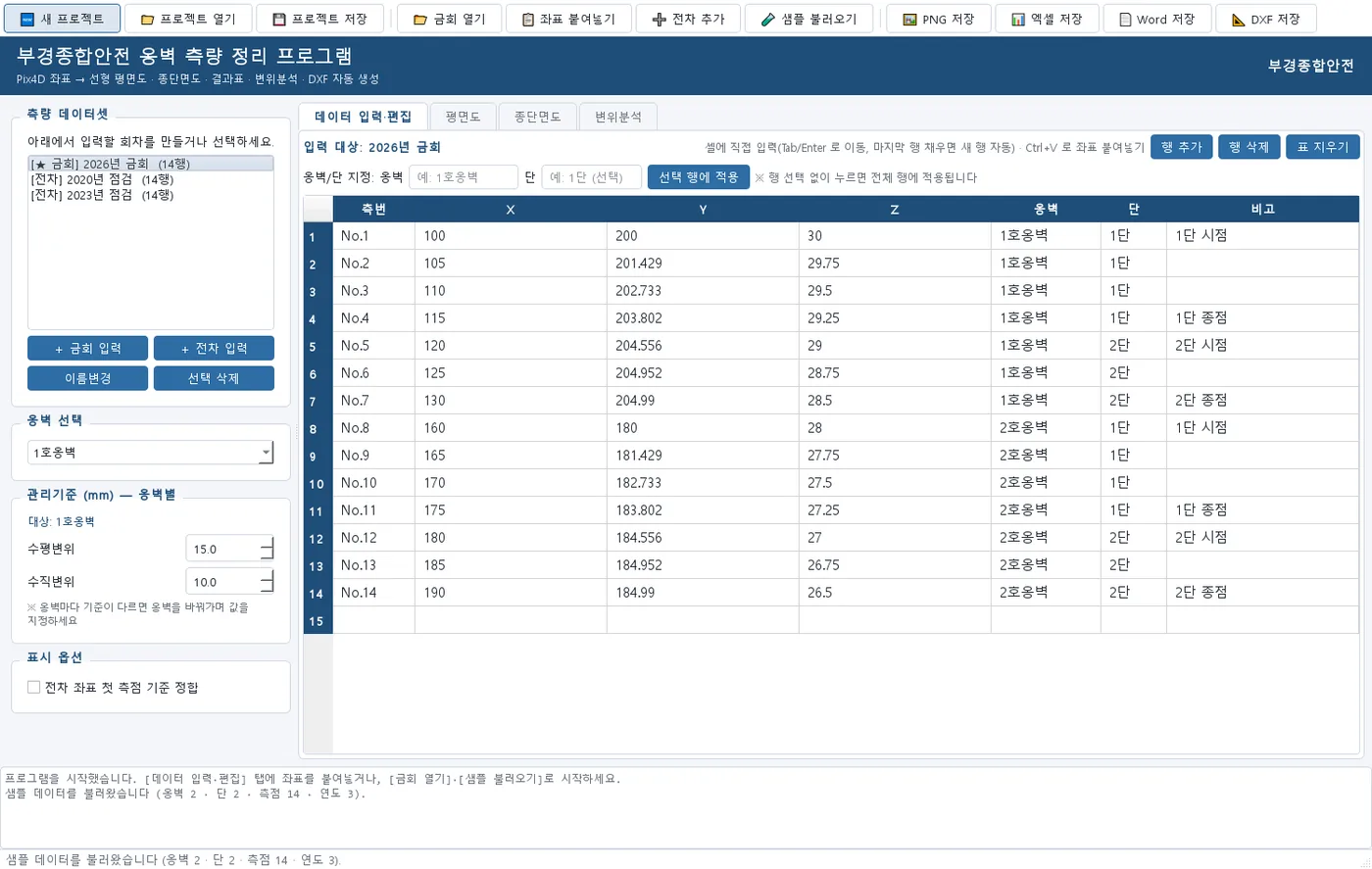

좌표 입력 — 붙여넣기 · 파일 · 직접입력

측량 성과가 어떤 형태로 오든 그대로 받습니다. Pix4D·엑셀에서 복사한 좌표를 표의 원하는 위치에 붙여넣으면 X,Y,Z 3열, 측번,X,Y,Z 4열, 옹벽·단·비고까지 포함한 7열 형식을 모두 인식하고, 첫 줄이 문자면 헤더로 처리합니다. [금회 열기]로 이번 회차를, [전차 추가]로 과거 회차를 회차 라벨과 함께 불러오며, 컬럼명이 동거/E/Easting, 북거/N/Northing, 표고/H/EL처럼 달라도 표준 컬럼으로 매핑합니다. 옹벽명과 단을 입력하고 [선택 행에 적용]을 누르면 선택한 행에 채워지므로 한 파일에 여러 옹벽이 섞여 있어도 각각 이름을 줄 수 있습니다.

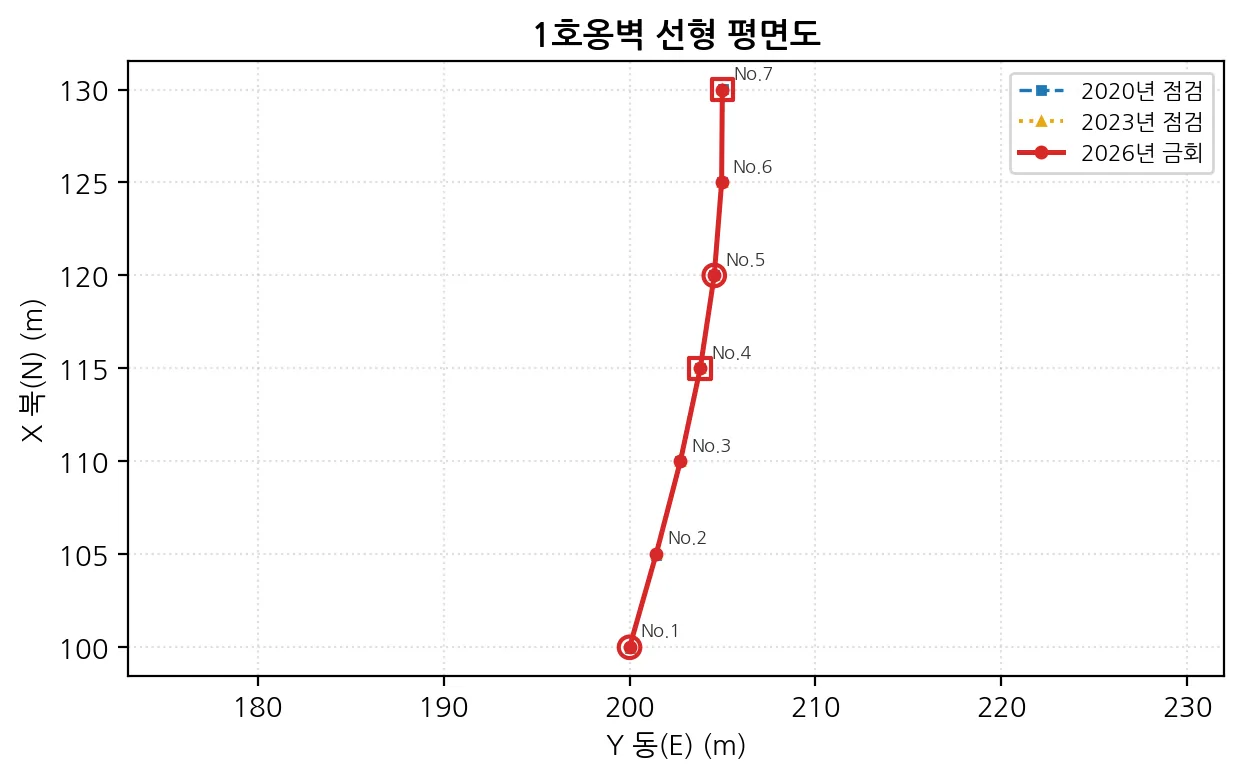

선형 평면도 · 수준측량 종단면도 자동 작도

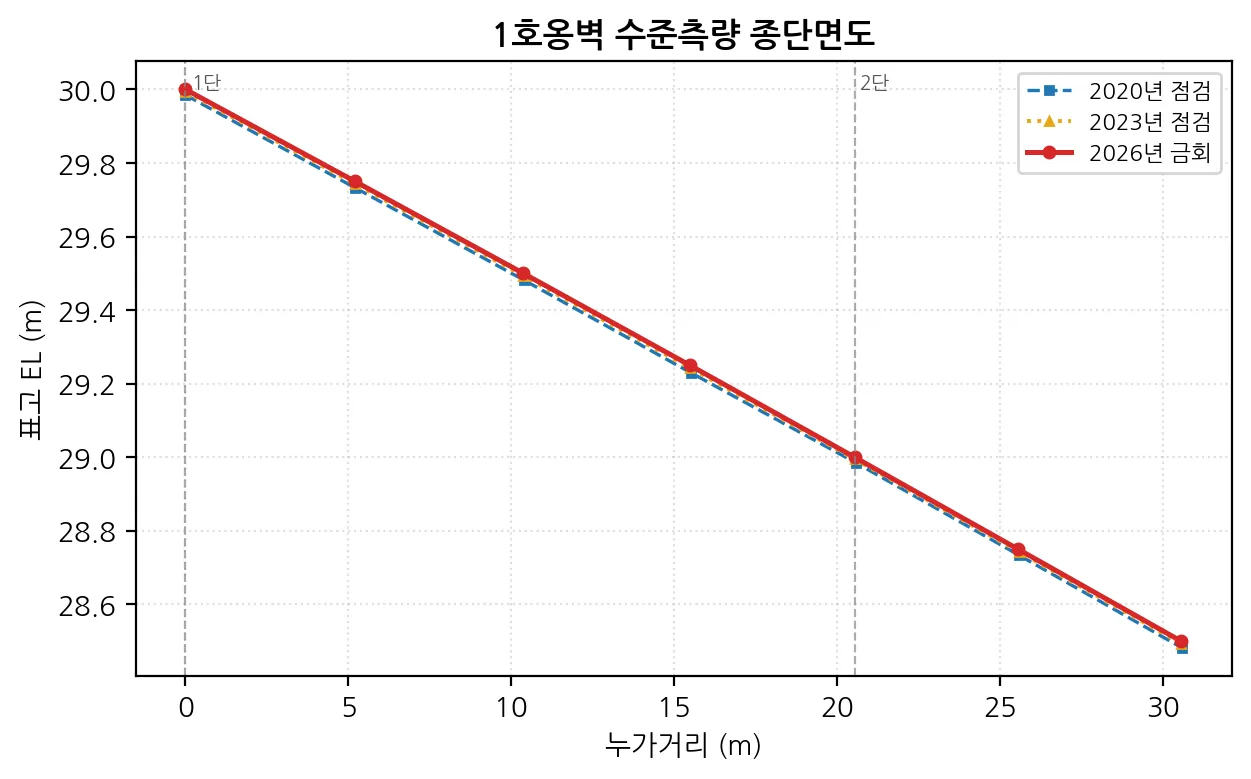

평면도는 측량좌표 관례에 맞춰 가로축 = Y(동), 세로축 = X(북)으로 배치해 실제 지도 방향 그대로 표시하고, 가로·세로 축척을 1:1로 고정해 옹벽 선형의 휘어짐이 왜곡 없이 나타납니다. 측점을 입력 순서대로 연결하고 No.1·No.2 … 측번을 자동으로 붙이며, 같은 단의 첫 측점은 원(○), 마지막 측점은 사각(□) 마커로 강조합니다. 종단면도는 첫 측점을 0으로 두고 인접 측점 간 X–Y 평면거리를 누적한 누가거리를 가로축, 표고(EL)를 세로축으로 그려 2020년·2023년 점검과 금회를 한 그래프에 겹쳐 구간별 침하·융기 경향을 한 장으로 드러냅니다. 표고가 빠진 행이나 회차 간 측점 수가 다른 경우에도 오류 없이 그려집니다.

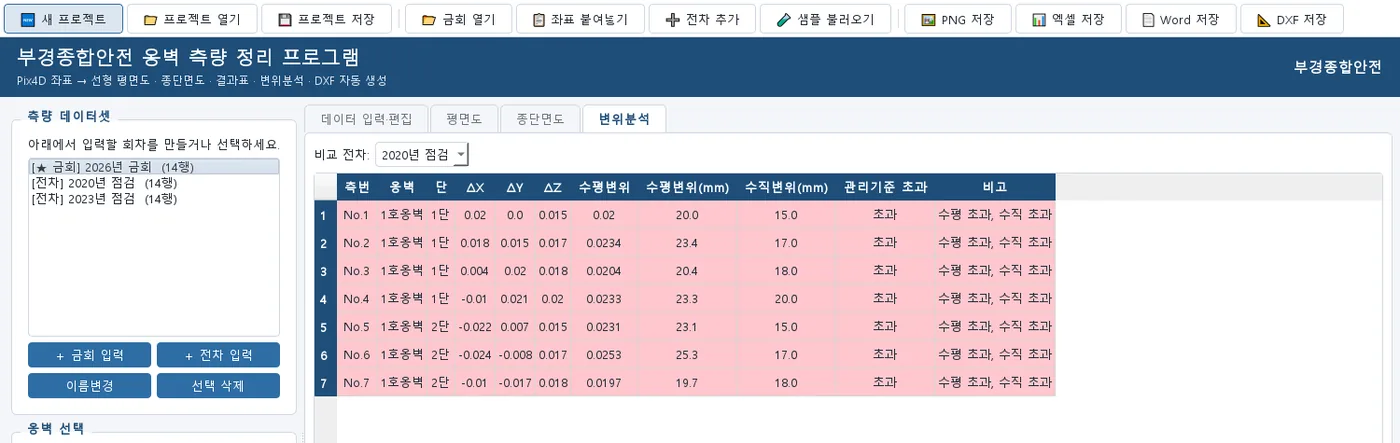

변위분석 · 옹벽별 관리기준 판정

금회와 전차를 측번으로 매칭해 측점별 ΔX·ΔY·ΔZ를 계산하고, 수평변위 = √(ΔX² + ΔY²), 수직변위 = |ΔZ|를 mm 단위로 환산합니다. 회차마다 측점 수가 다르거나 순서가 어긋나도 공통 측점만 골라 비교하며, 측번이 중복되면 첫 행을 사용합니다. 좌측 패널에서 옹벽을 바꿔가며 수평·수직 관리기준(mm)을 각각 지정하면 구조 형식이나 중요도가 다른 옹벽을 한 프로젝트에서 함께 관리할 수 있고, 기준을 넘은 행은 화면과 엑셀에서 분홍으로, Word 보고서에서는 굵은 빨강으로 표시되며 비고에 '수평 초과 / 수직 초과'가 자동 기재됩니다.

산출물 5종과 작업 안전장치

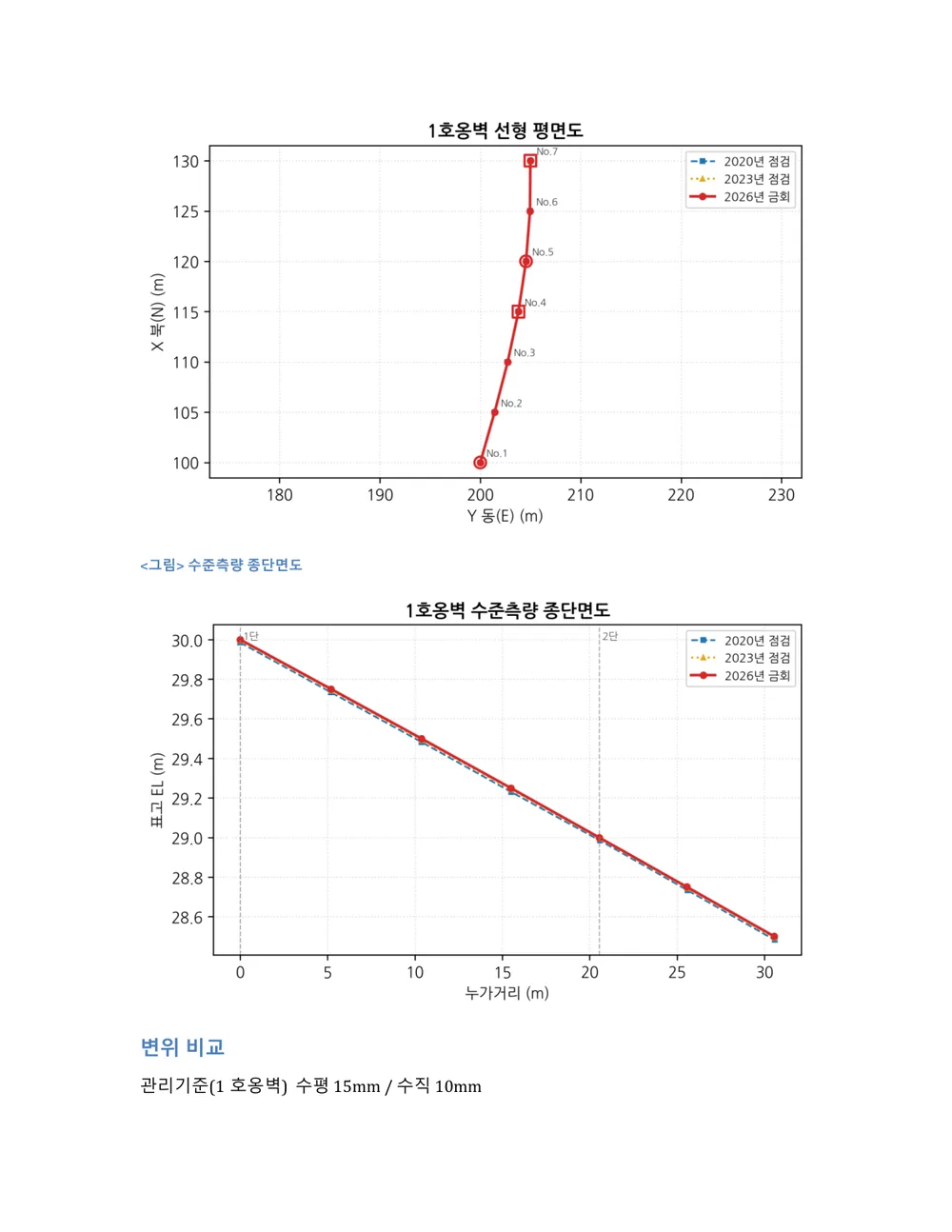

툴바의 저장 버튼만 누르면 보고서에 그대로 편철할 수 있는 형태로 파일이 만들어집니다. 엑셀은 옹벽별 [표 4.1-1] 선형측량 결과표 시트와 (옹벽 × 전차) 변위 비교 시트, Word는 표제·결과표·평면도·종단면도·변위 비교표 순으로 옹벽이 바뀔 때 자동 쪽 나눔, DXF는 '선형'·'측번' 레이어로 CAD 도면에 바로 붙여 쓸 수 있습니다. 평면도·종단면도는 가로 160mm·300dpi PNG로 저장되고, 작업 전체는 .wproj 파일 하나로 저장해 다음 점검 때 그대로 이어서 사용합니다. 저장하지 않은 변경이 있으면 확인 후 진행하고, 파일 형식·컬럼 인식 실패 시 원인을 안내하며 기존 작업은 유지됩니다.

핵심 지표

• 5종 — 자동 생성 산출물 XLSX · DOCX · DXF · PNG · WPROJ
• 3가지 — 좌표 입력 방식 — Ctrl+V · CSV/XLSX · 직접 입력
• 300dpi — 보고서 편철용 도면 품질
• ∞ — 비교 회차 — 금회 1 + 전차 다수 오버레이

산출물

• 선형측량 결과표 XLSX
• 변위 비교 시트
• 보고서 DOCX
• 선형 DXF
• 평면도·종단면도 PNG
• 프로젝트 .wproj

도입 효과

• 좌표 붙여넣기부터 도면·표·보고서 저장까지 한 화면에서 끝나 회차별 자료를 다시 작도·대조하던 시간을 제거
• 보고서 표 4.1-1 양식·그림 캡션·강조 서식이 매번 동일하게 생성되어 담당자가 달라도 결과물 품질 유지
• 관리기준 초과 측점을 프로그램이 판정·강조하므로 육안 대조에서 생기는 누락 방지
• 프로젝트 파일 하나로 금회·전차와 옹벽별 관리기준이 함께 보존되어 다음 점검 때 그대로 이어서 비교
