BTS-SLOPE — 절토사면 상태평가 자동화

왜 필요한가 — 유형 선택이 곧 산정식 선택

절토사면 상태평가는 다른 시설물과 달리 「사면유형을 무엇으로 볼 것인가」에서 이미 계산이 갈립니다. 토사·연약암반·파쇄암반·절리암반은 평가항목의 이름도, 항목별 만점도, 지수를 나누는 총점(68·68·64·60 / 92·92·88·84)도 서로 다릅니다. 여기에 중대한결함이 걸리면 결함지수 산정식 자체가 F = f1으로 바뀝니다. 엑셀로 하면 유형을 바꿀 때마다 표를 새로 짜야 하고, 분모를 한 번 잘못 넣으면 등급이 통째로 달라집니다. 이 프로그램은 그 전부를 지침 배점표 그대로 내장했습니다.

지침 14.4 산정 이론 — f1 · f2 · F

절토사면의 상태평가는 지금 무너지고 있는가(손상상태)와 무너질 조건을 갖추고 있는가(파괴요인)를 나누어 평가한 뒤 하나의 결함지수 F로 합치는 방식입니다. 손상상태지수 f1 = ∑(①~④) ÷ 24(전 유형 공통), 파괴요인지수 f2 = ∑(⑤~⑫) ÷ Tf(68/64/60), 결함지수 F = ∑(①~⑫) ÷ TF(92/88/84)를 거쳐 [표14.21] 구간(A <0.15 · B <0.30 · C <0.55 · D <0.75 · E ≥0.75)으로 등급을 판정합니다. 정밀안전진단에서 안전율 Fs를 입력하면 등급이 환산되고, 상태평가 등급과 비교해 낮은 쪽이 종합평가 등급이 됩니다. 같은 41점이라도 토사사면 F = 0.446, 파쇄암반 0.466, 절리암반 0.488로 달라지며, 프로그램은 결과표 각주에 사용한 분모를 그대로 기록합니다.

결함점수 입력 워크시트와 실시간 산정

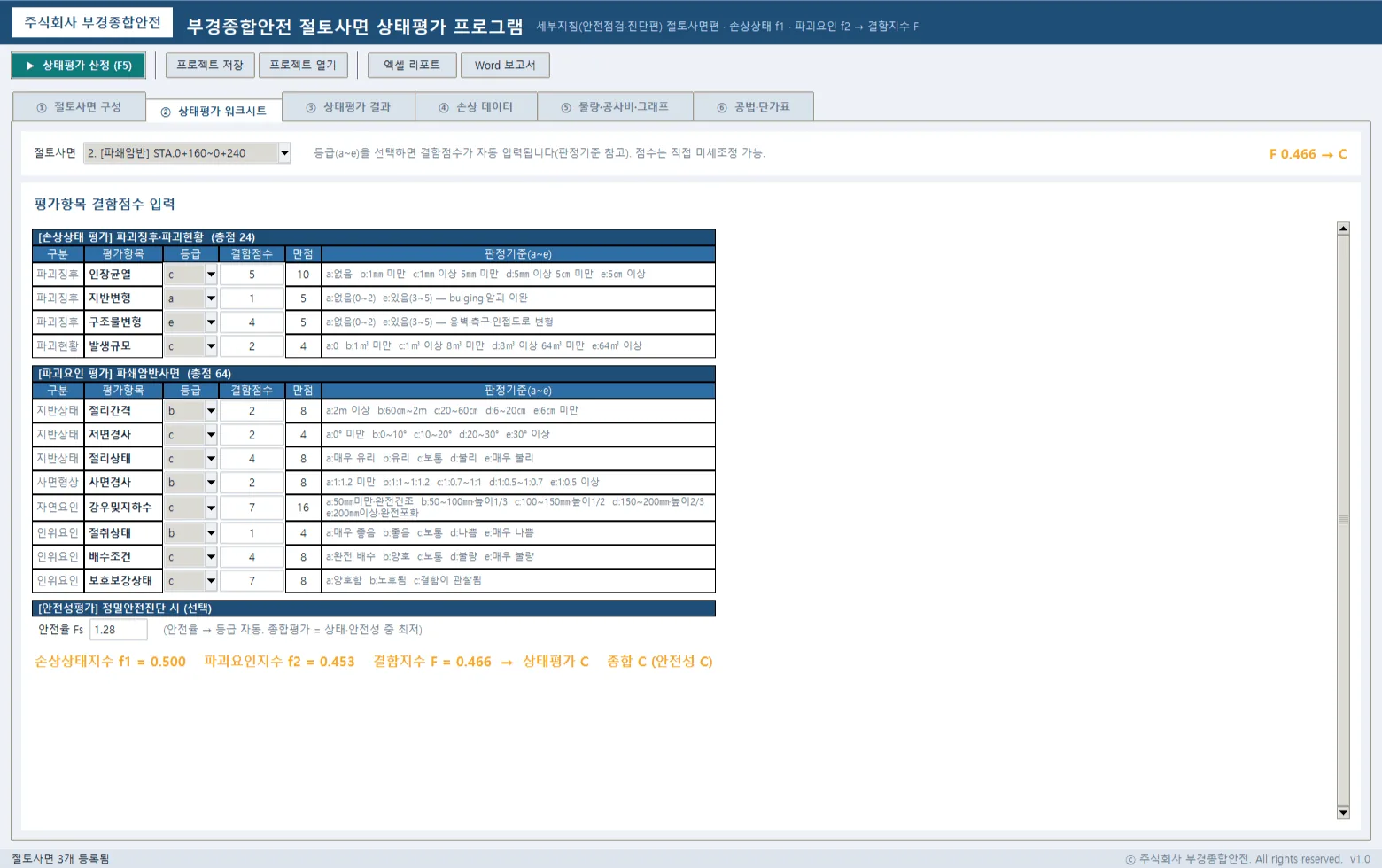

워크시트는 등급으로 넣어도 되고 점수로 넣어도 되는 양방향 입력입니다. 등급(a~e)을 고르면 배점표 점수범위의 대표 결함점수가 자동으로 들어가고, 점수를 직접 고치면 등급이 자동으로 역산되어 붙습니다. 항목 만점을 넘거나 음수를 넣으면 입력값이 붉은색으로 바뀌고, 모든 항목 행 오른쪽에 a~e 판정기준이 붙어 유형이 바뀌면 판정기준도 교체됩니다. 키를 놓는 순간 f1·f2·F와 상태평가 등급이 재산정되어 「F 0.466 → C」로 표시되고, 손상상태 d·e에 걸리면 ⚠ 중대한결함(F=f1) 표시가 함께 나타납니다.

결과표 4종과 대표 종합등급

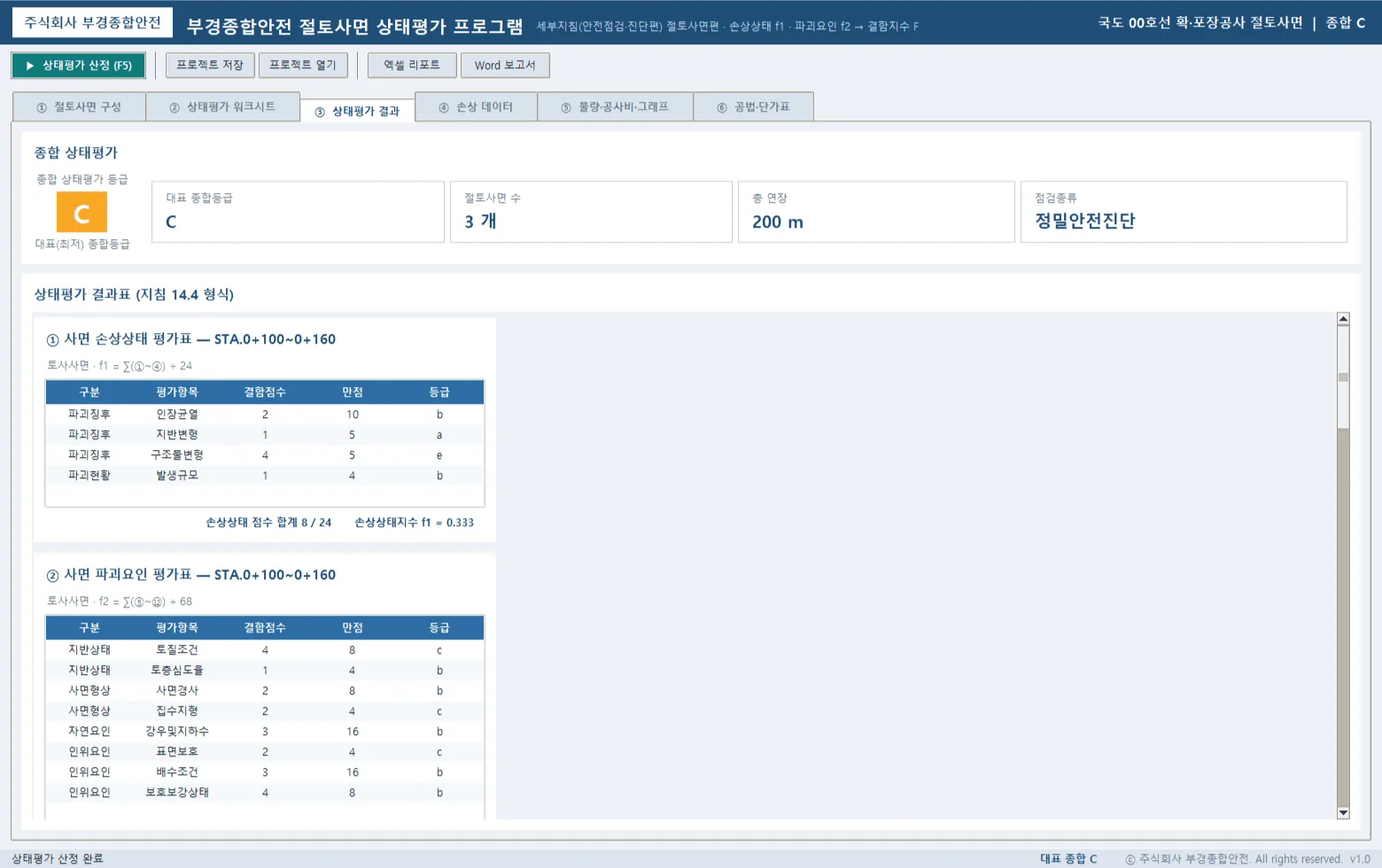

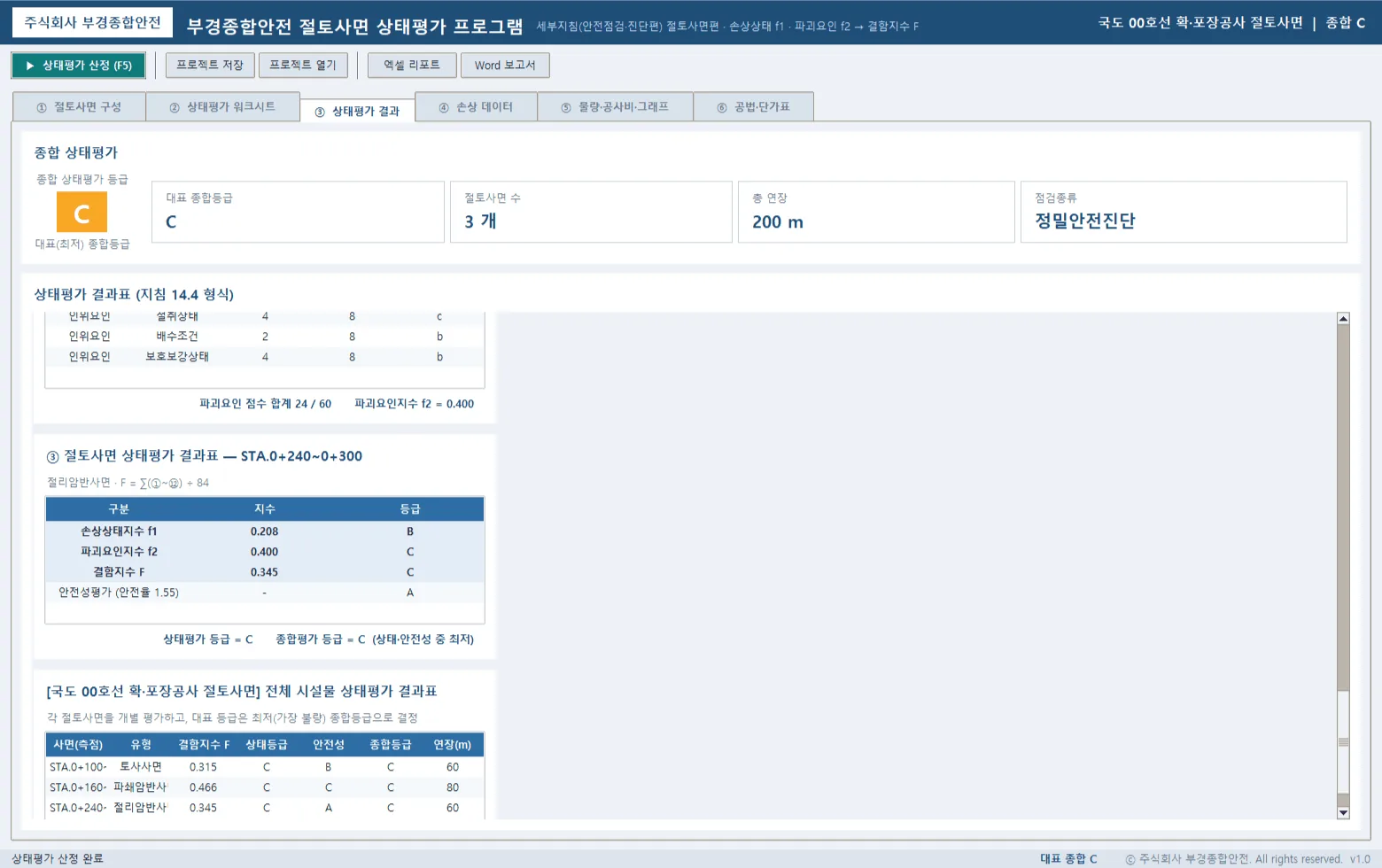

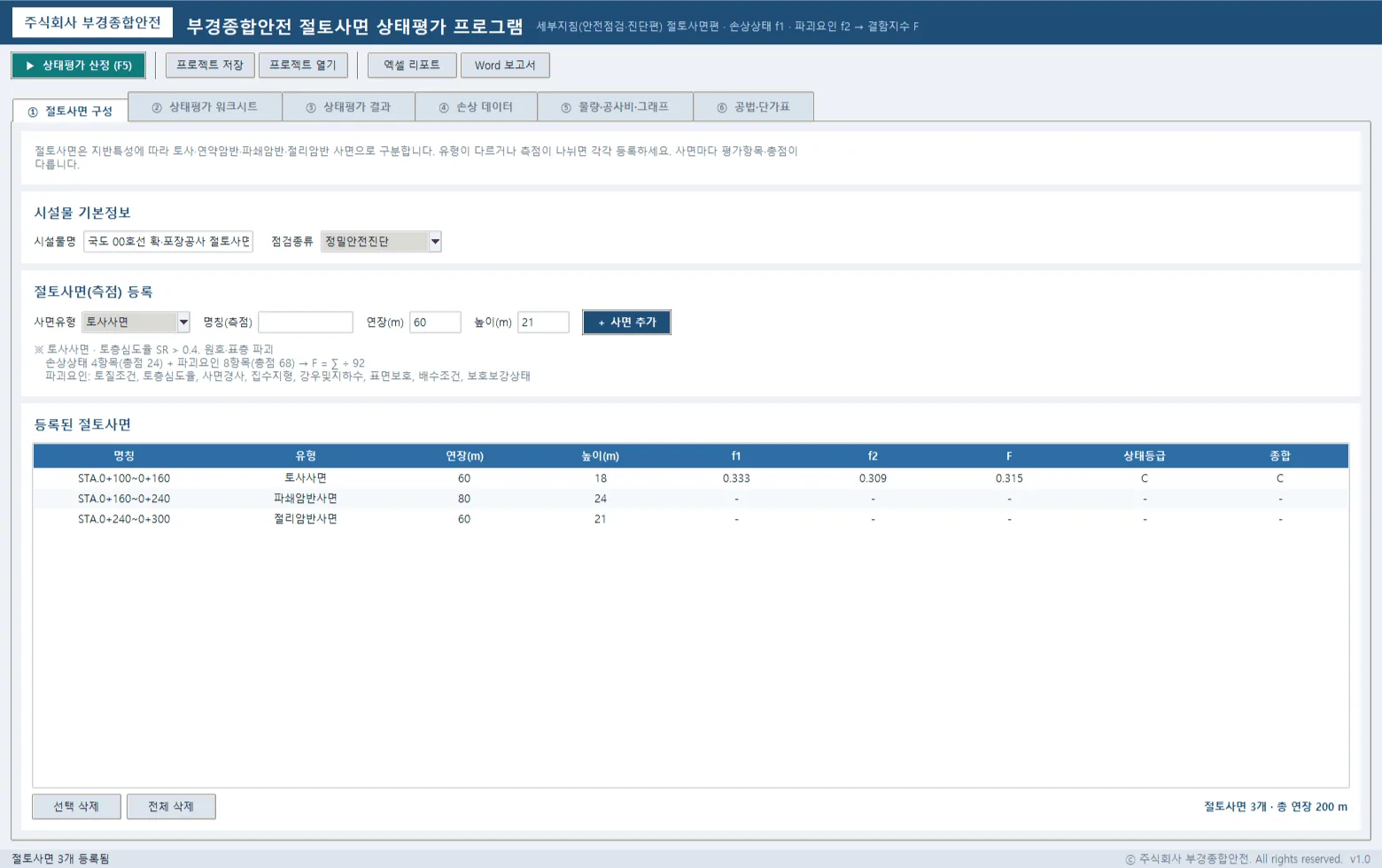

결과는 등급 하나가 아니라 지침 14.4 형식의 결과표로 출력됩니다. ① 사면 손상상태 평가표, ② 사면 파괴요인 평가표, ③ 절토사면 상태평가 결과표(f1·f2·F·안전성·종합), ④ 전체 시설물 결과표(측점별 유형·F·등급·연장)가 자동 생성되며, 항목별 결함점수와 만점, 역산된 등급, 점수 합계와 분모, 적용한 산정식이 전부 표에 남아 검토자가 표만 보고 손으로 검산할 수 있습니다. 사면 하나하나를 개별 평가한 뒤 가장 불량한 종합등급이 시설물의 대표 등급이 되고, 등급을 끌어내린 사면과 항목이 표에 그대로 남아 보수·보강 대상 선정 근거가 됩니다.

손상조사 엑셀 연동 · 개략공사비 · 기준 관리

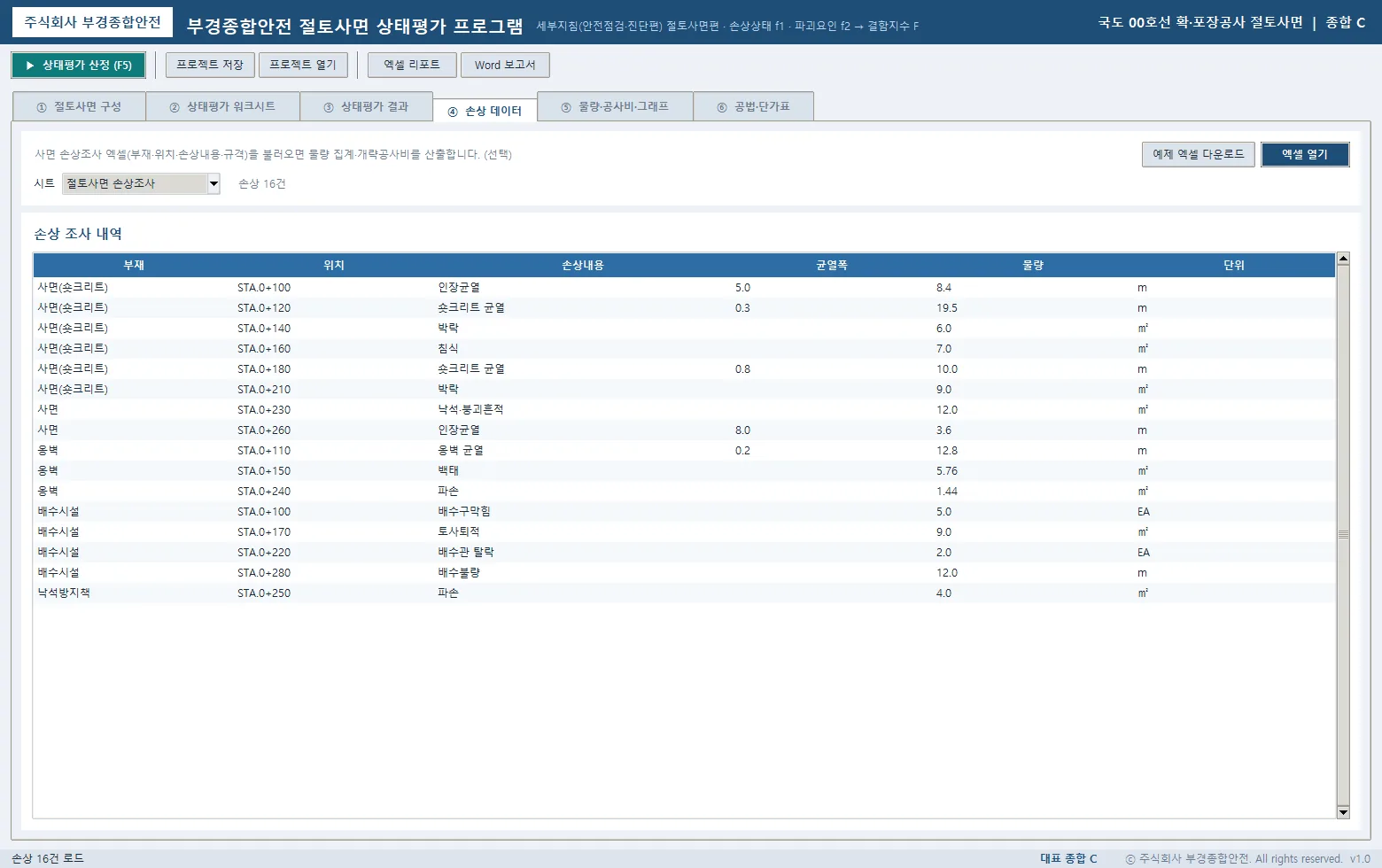

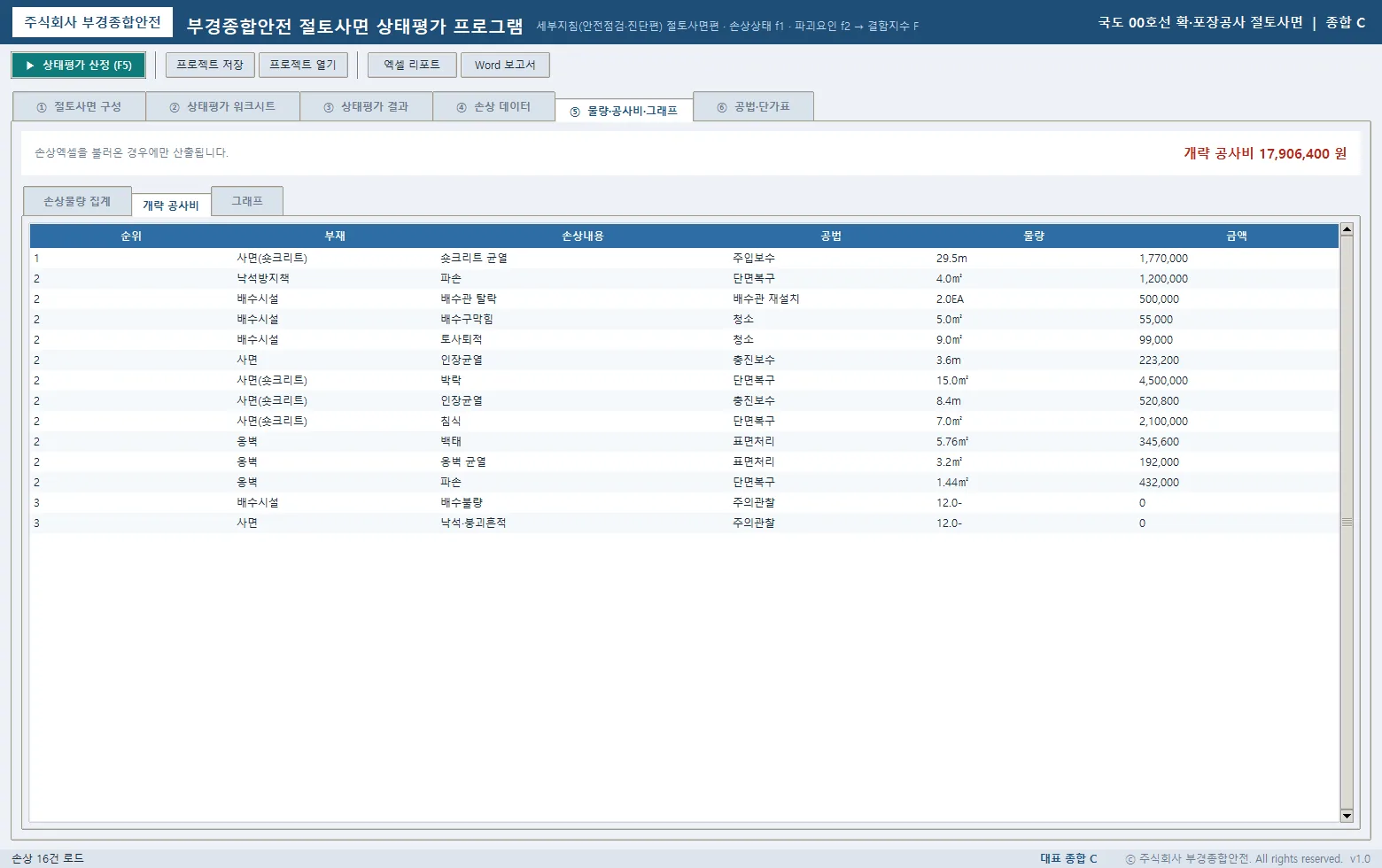

현장에서 이미 작성한 손상조사 엑셀을 양식 변환 없이 그대로 불러옵니다. 컬럼 이름이 달라도 별칭으로 자동 매핑하고, 물량이 비어 있으면 폭·크기·개소로 계산하며, [신/구] 컬럼으로 전차 대비 신규·수량변경까지 자동 분류합니다. 손상 한 건이 보수공법 선정(키워드 매핑 37개 우선, 균열은 균열폭 기준) → 보수물량 환산(보수폭 0.25m, 할증률) → 금액 산정 → 보수순위 집계를 거쳐 총괄 개략공사비 = 순공사비 + 제경비 + 부대공사비로 산출됩니다. 배점표·등급 구간·판정기준·단가는 모두 코드 밖 설정 파일(slope_types · defect_score · defect_index · grade_criteria · damage_mapping · repair_cost)로 분리되어 있어 지침이 개정되어도 재배포 없이 현장에서 기준을 갱신할 수 있습니다.

핵심 지표

• 4유형 — 사면 유형별 배점 자동 전환
• 12항목 — 손상상태 4 · 파괴요인 8
• 148종 — 보수공법 기준단가 내장
• 3종 — 엑셀 · Word · 프로젝트

산출물

• 엑셀 리포트(.xlsx) — 개요·상태평가 결과표·부재별 손상현황·손상물량집계·개략공사비
• Word 보고서(.docx) — 시설물 개요·상태평가 결과표·부재별 손상현황
• 프로젝트 파일(.ksse)
• 상태평가 결과표 4종(손상상태·파괴요인·상태평가·전체 시설물)
• 위치×손상 크로스탭·전차 대비 비교표
• 보수순위별 개략공사비표
• 부재별 손상 개소·공사비 그래프
• 절토사면용 예제 손상조사 엑셀

도입 효과

• 분모 오적용 차단 — 유형별 총점(68·64·60 / 92·88·84)을 손으로 관리하지 않고 유형 선택 하나로 항목·만점·분모가 함께 교체
• 중대한결함 누락 방지 — 손상상태 d·e 판정과 F = f1 예외를 자동 적용하고 근거를 결과표에 기록
• 검토자 편차 해소 — 같은 결함점수면 누가 하든 같은 등급, 판정기준이 화면에 붙어 판정 편차 감소
• 값 불일치 방지 — 평가표·물량·공사비가 같은 데이터에서 생성되어 보고서 안에서 숫자가 어긋나지 않음
