BTS-WATER — 상수도 상태평가 자동화

왜 필요한가 — 손계산 상태평가의 한계

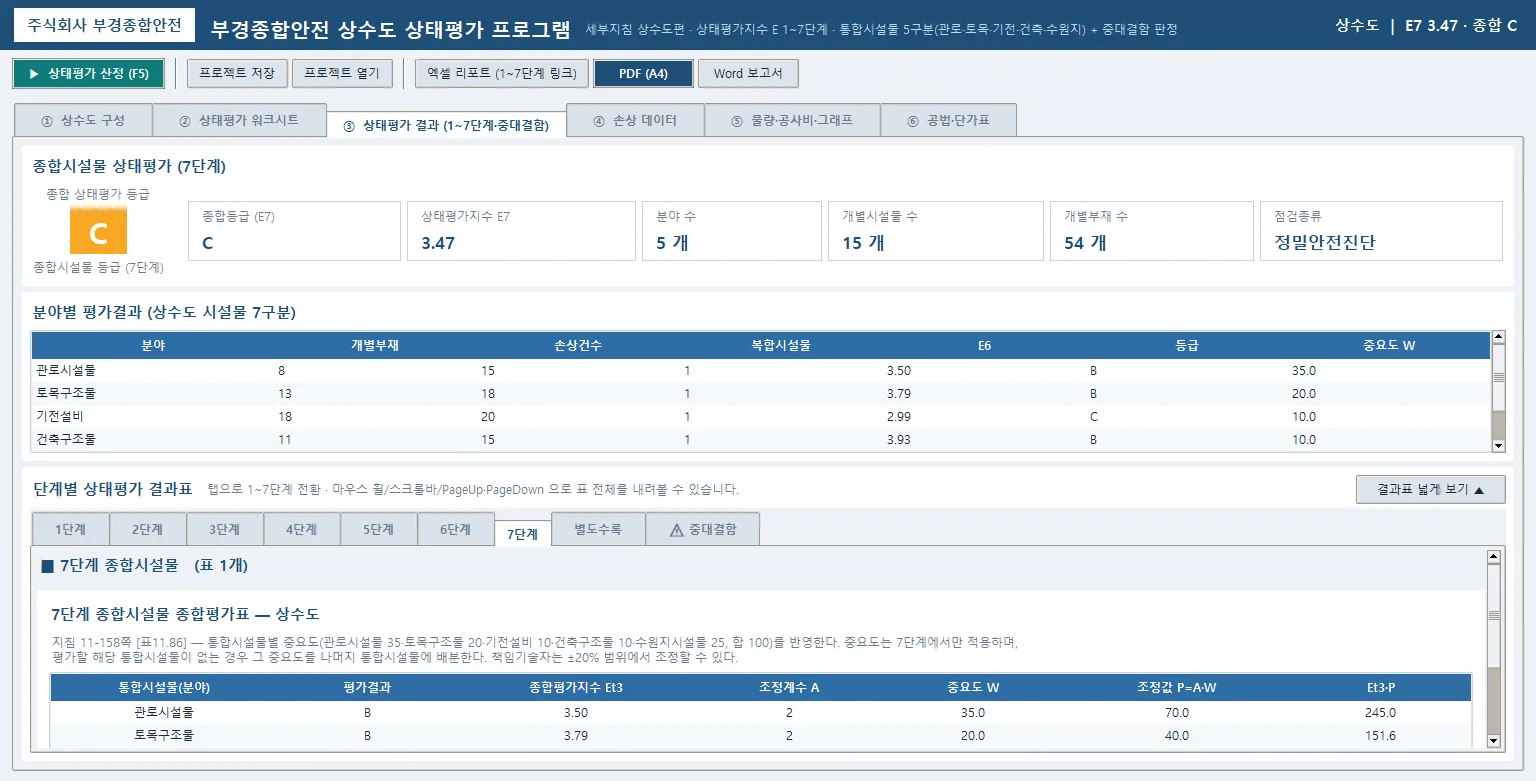

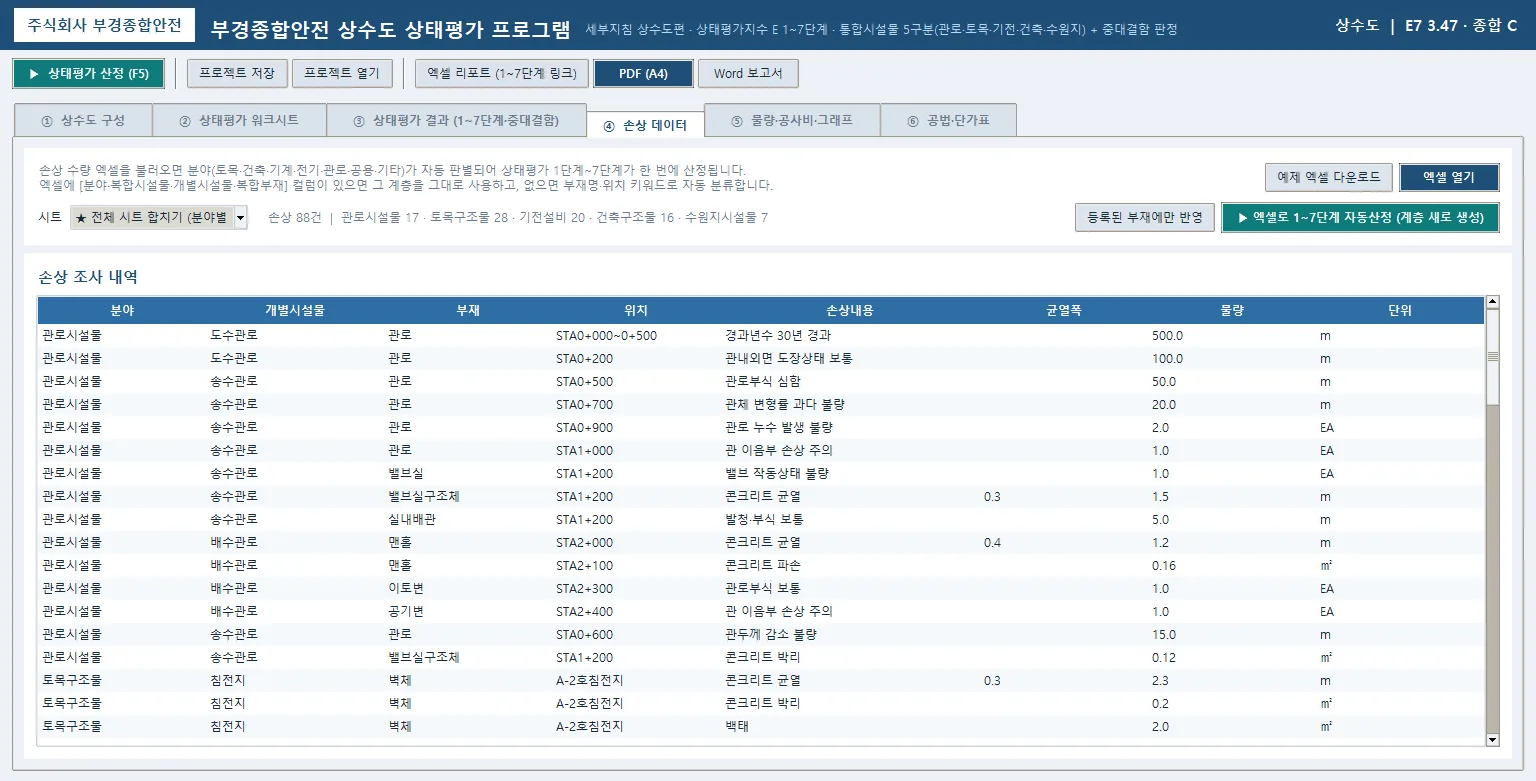

상수도 시설물은 관로·토목·기전·건축·수원지가 한 과업 안에 뒤섞여 있습니다. 분야마다 평가기준이 다르고, 산정 단계는 일곱 개이며, 각 단계는 앞 단계 결과를 가중평균해 올라갑니다. 손으로 엑셀을 짜면 중요도·조정계수 하나만 어긋나도 종합등급이 바뀌고, 검산에 다시 며칠이 걸립니다. 프로그램은 부재명·위치 키워드로 5개 분야와 복합부재를 자동 판별하고, 손상내용 문구에서 손상항목·평가결과·평가유형을 자동 판정하며, 1~7단계 산정식·계수를 지침 그대로 내장해 한 번에 계산합니다. 예제 엑셀 1개(88건)를 불러오면 개별부재 54 · 개별시설물 15 · 5분야 계층이 자동 생성되어 E7 = 3.47, 종합등급 C와 함께 중대한 결함 4건·공중이용부위 결함 3건, 개략공사비가 동시에 산출됩니다.

상태평가 7단계 산정 체계와 계수

상태평가지수 E는 5가 최상, 1이 최하입니다. 1단계에서 손상 한 건의 등급이 평가점수 M(a 5 · b 4 · c 3 · d 2 · e 1)이 되고, 2단계 개별부재에서 평가유형별 영향계수 F를 곱한 E1의 최소값이 E2가 되어 가장 나쁜 손상이 부재 등급을 지배합니다. 3단계 복합부재는 E3 = ∑(E2·A·W) ÷ ∑(A·W)로 조정계수 A와 부재 중요도 W를 반영하고, 4단계 개별시설물은 E4 = Min + 0.3(Max−Min)·V2로 규모 S를 반영하며, 정밀안전진단에서는 안전성평가 등급과 비교해 낮은 쪽이 종합평가 Et가 됩니다. 5·6단계 복합시설물·통합시설물(분야)을 거쳐 7단계에서 분야 중요도 W(합 100)를 곱해 최종 종합등급[표11.55]을 산정합니다. 평가할 분야가 없으면 중요도를 나머지 분야에 자동 배분하며 책임기술자는 ±20% 범위에서 조정할 수 있습니다.

업무 흐름 — 엑셀 한 개에서 보고서까지

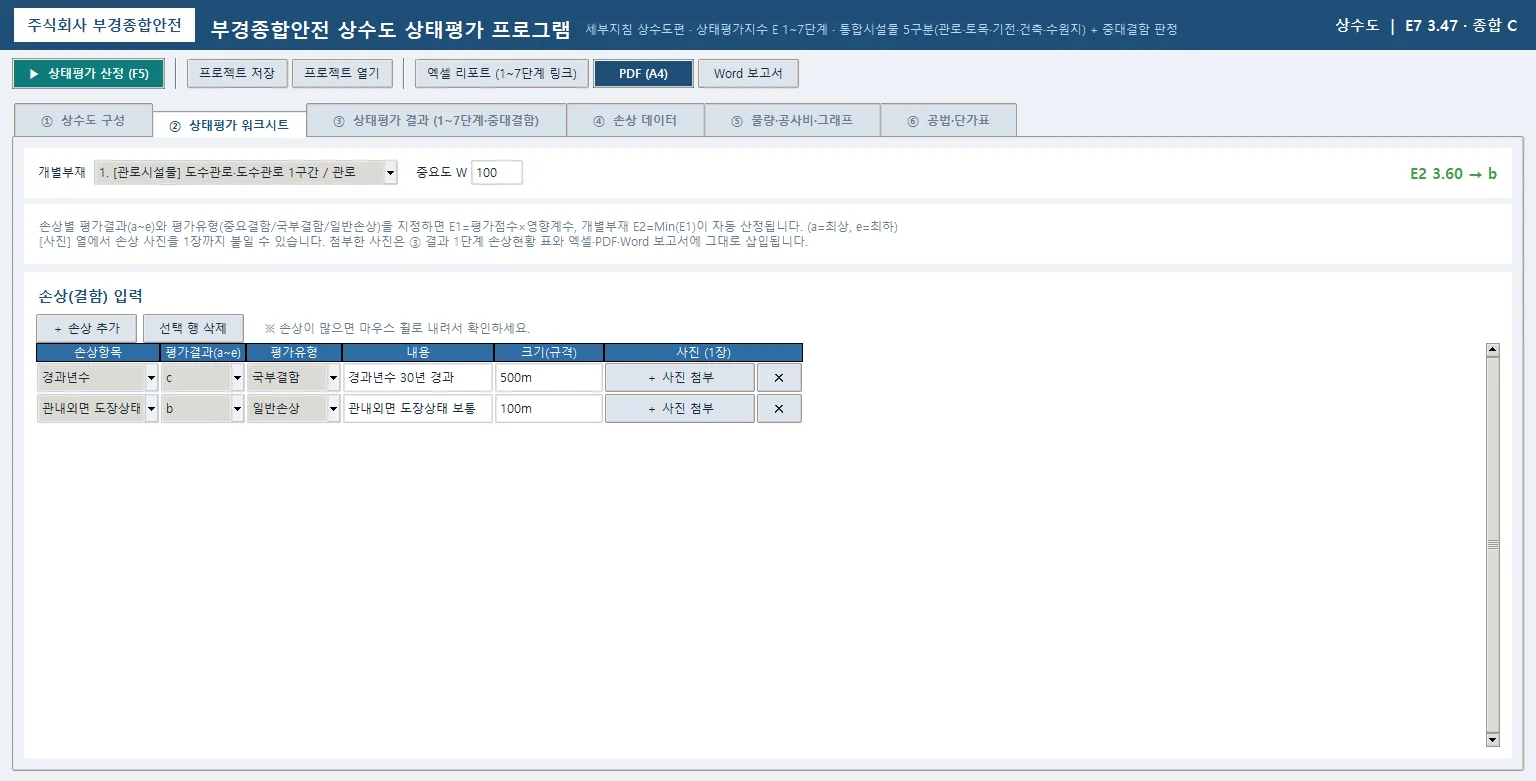

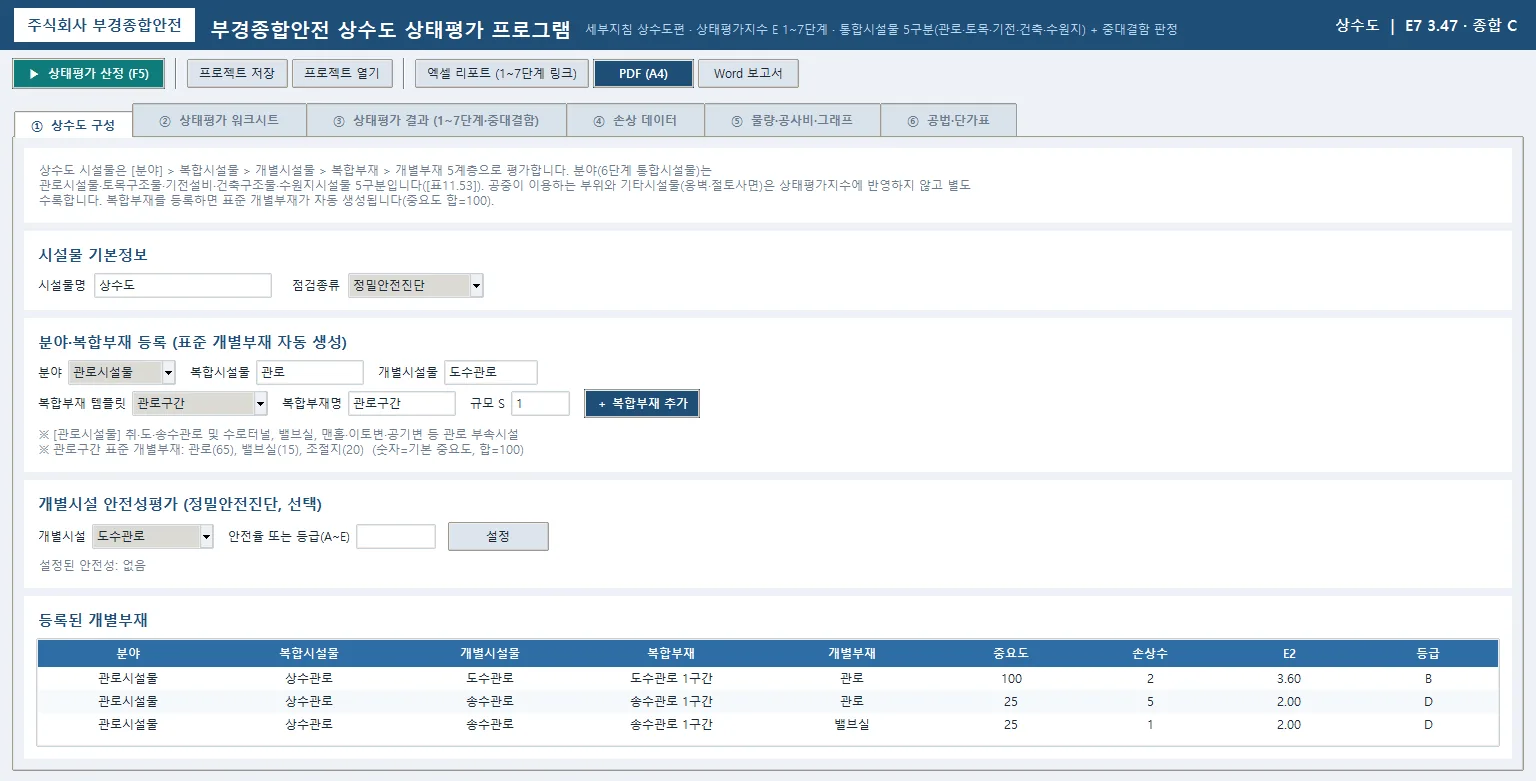

현장에서 정리한 손상 수량 엑셀을 그대로 씁니다. 분야별로 시트를 나눠도 좋고 한 시트에 모아 써도 됩니다. [엑셀 열기] → [자동산정] 두 번의 조작으로 1~7단계 결과표·중대결함 판정·물량·공사비가 모두 만들어집니다. 자동값은 출발점입니다. ① 구성에서 복합부재 템플릿 29종과 중요도·규모를 손보고, ② 워크시트에서 손상별 평가결과·평가유형을 책임기술자가 바꾸면 E2부터 종합등급까지 즉시 다시 계산됩니다. ③ 결과 화면의 종합 대시보드 아래 탭에서 1단계부터 7단계, 별도수록, 중대결함까지 보고서에 실릴 표(예제 기준 108개) 그대로 확인할 수 있어 종합등급 C가 어느 분야의 어느 부재의 어떤 손상에서 비롯됐는지 표를 따라 내려가며 확인할 수 있습니다.

중대한 결함 · 공중이 이용하는 부위 자동 판정

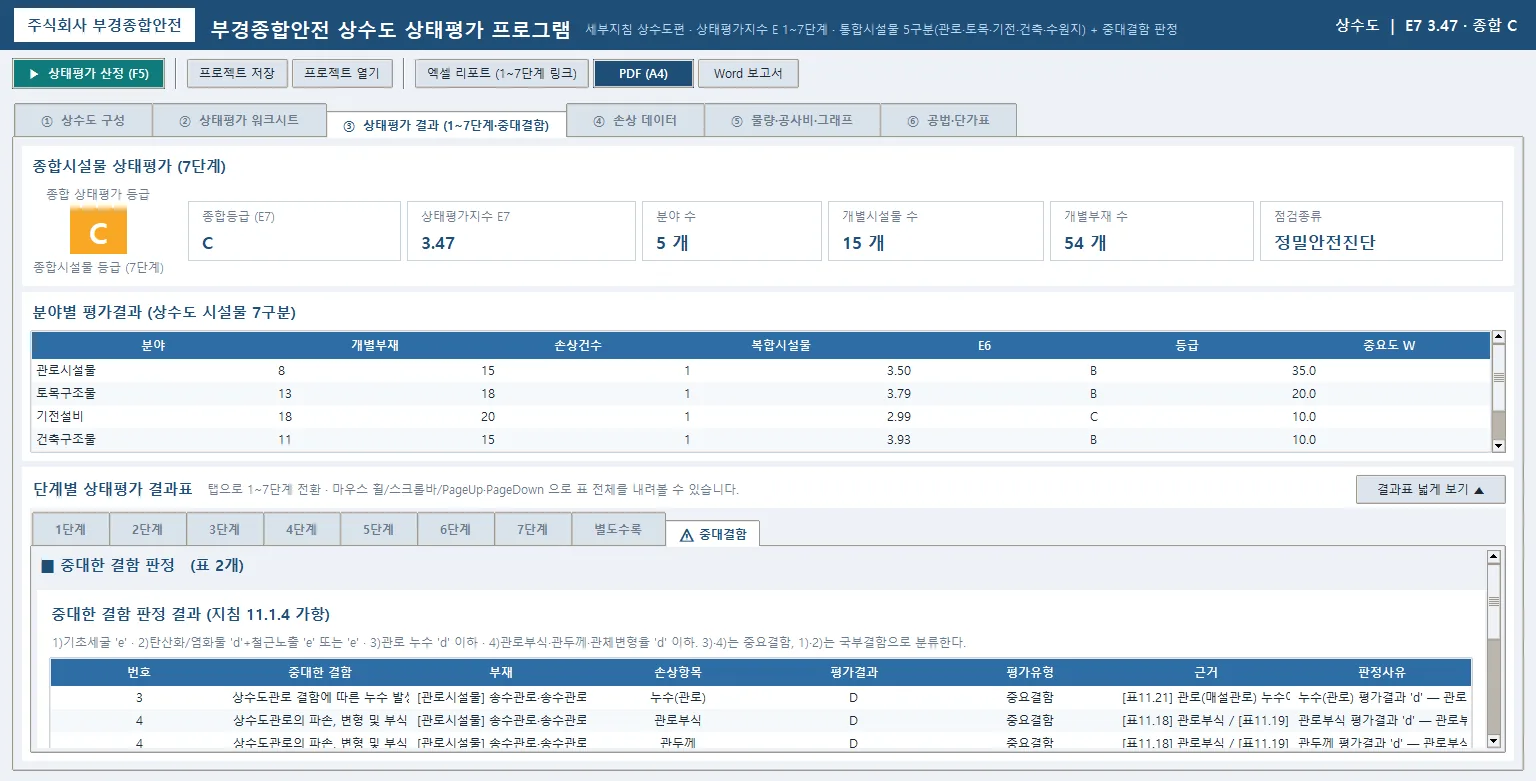

중대한 결함은 발견 즉시 관리주체와 시장·군수·구청장에게 통보해야 하는 사항입니다. 프로그램은 지침 11.1.4의 판정 조건 — 기초세굴 e[표11.25], 염해·탄산화 내력손실[표11.35·11.36·11.30], 관로 누수 d 이하[표11.21], 관로 파손·변형·부식 d 이하[표11.18·11.19] — 를 그대로 내장해 손상 데이터에서 통보 대상을 자동으로 가려내고 근거 표 번호와 판정사유 문장을 생성합니다. 공중이 이용하는 부위(추락방지시설·도로포장·도로부 신축이음부·환기구 덮개)와 기타시설물(옹벽·절토사면)은 상태평가지수에 반영하지 않고 별도 표로 수록하며, d 이하 판정 시 시설물안전법 제22조 통보 대상으로 표기하고 통보 시 포함 사항 6항목을 안내합니다.

산출물 — 링크 연결 엑셀 · A4 PDF · Word

엑셀 리포트는 13개 시트(목차 · 1~7단계 · 별도수록 · 중대한 결함 · 부재별 손상현황 · 손상물량집계 · 개략공사비)가 서로 링크로 연결되어 [목차]에서 단계를 누르면 해당 시트로, 각 표의 행을 누르면 하위 단계 표로 내려가며 검산할 수 있고, 전 시트가 A4 여백으로 인쇄 설정됩니다. PDF 보고서는 A4 세로·여백 20mm로 표지·목차·1~7단계·별도수록·중대한 결함을 수록하고 목차와 표 행에서 해당 단계로 이동하는 링크와 1~7단계 책갈피가 들어 있습니다. Word 보고서는 단계별 표가 워드 표 서식으로 생성되어 과업 보고서에 그대로 옮겨 쓸 수 있습니다. 세 산출물은 모두 같은 산정 결과에서 만들어져 어느 것을 열어도 숫자가 다르지 않습니다.

핵심 지표

• 1 → 7 — 상태평가 산정 단계 전자동
• 5 + 2 — 통합시설물 분야 · 별도수록 구분
• 38종 — 손상 항목 평가기준 내장
• 29종 — 복합부재 템플릿 자동 생성

산출물

• 링크 연결 엑셀 리포트(.xlsx · 13시트)

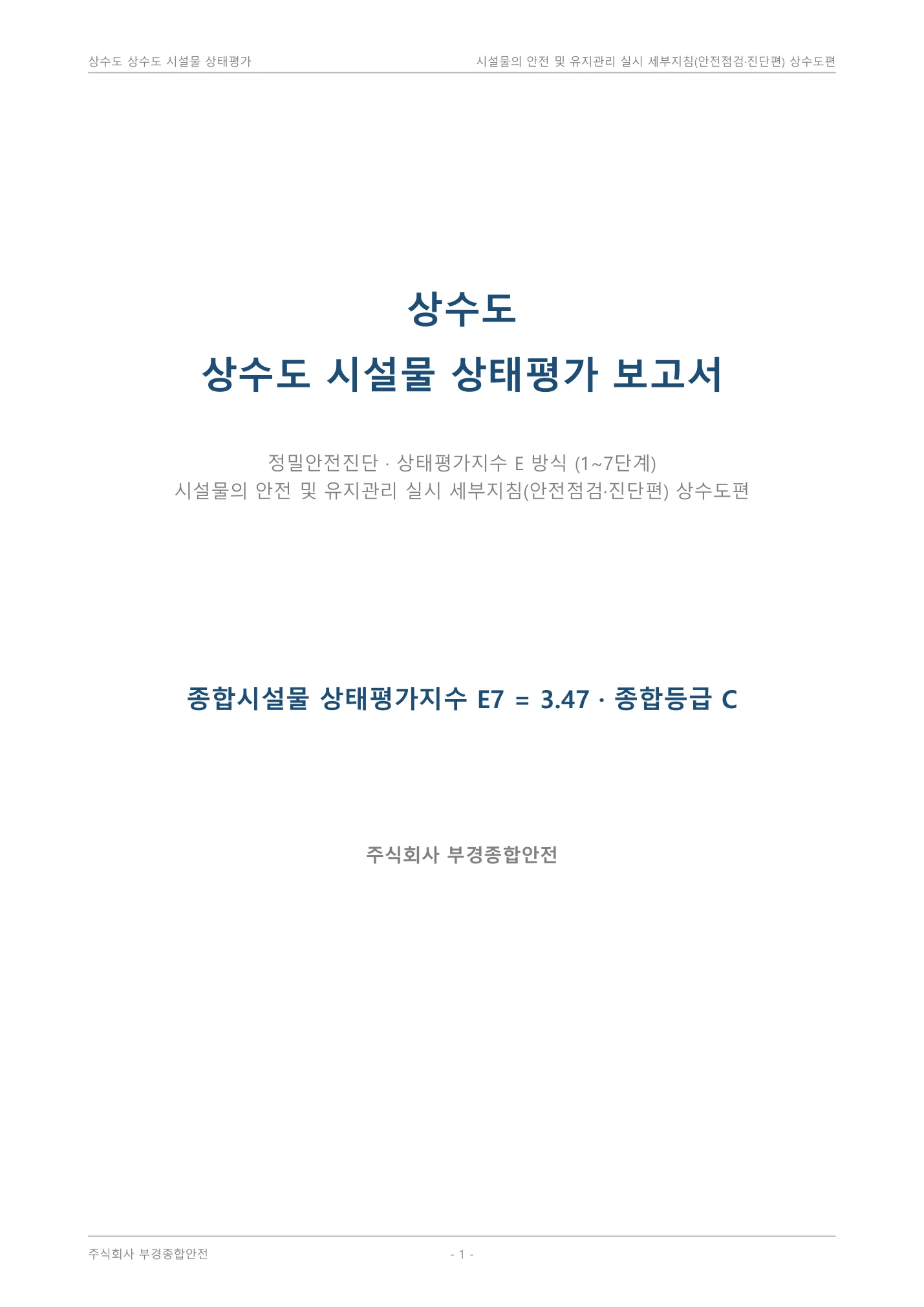

• A4 PDF 보고서(링크·책갈피, 20mm 여백)
• Word 보고서(.docx)
• 1~7단계 결과표(손상현황·개별부재·복합부재·개별시설물·복합시설물·통합시설물·종합시설물)
• 별도수록표(공중이용부위·기타시설물)
• 중대한 결함 판정표·통보 자료
• 손상물량 집계표·개략공사비 산출서
• 부재별 손상 개소·공사비 그래프
• 프로젝트 파일

도입 효과

• 산정 시간 단축 — 분야별로 나눠 짜던 계산 엑셀이 필요 없고 손상 수량만 정리되면 산정은 즉시 종료
• 계산 오류 제거 — 중요도·조정계수·영향계수를 사람이 옮겨 적지 않아 단계가 올라가며 오차가 누적되지 않음
• 통보 누락 방지 — 중대한 결함과 공중이용부위 d 이하 판정을 자동으로 가려내 통보 대상을 놓치지 않음
• 근거 추적 가능 — 모든 표가 상·하위 단계로 링크되어 감리·발주처 확인 요청에 화면에서 바로 답변, 보고서 작성 자동화
