BTS SafeCAD — 현장 외관조사 입력 (태블릿 · Android)

같은 숫자를 네 번 적던 일을 한 번으로

현장 야장에 적고, 사무실에서 엑셀로 다시 치고, 그 엑셀을 보고 캐드에서 또 그리고, 그 도면을 보고 보고서에 옮겨 적었습니다. 같은 숫자를 네 번 적는 동안 어긋남이 생기고 하루가 갔습니다. SafeCAD는 그 네 번을 한 번으로 만듭니다. PDF를 쓰지 않습니다. 도면을 출력해 나가면 현장에서 적은 것을 사무실에서 다시 캐드로 옮겨야 합니다. SafeCAD는 DWG를 그대로 열어 그 위에 손상을 얹으므로, 현장에서 돌아온 파일이 이미 외관조사망도입니다. 조사하는 시간은 줄지 않습니다 — 없어도 되는 일이었던 재입력·재작도가 사라집니다.

도면을 열면 도곽을 알아서 찾습니다

DWG를 열면 도곽(시트)을 스스로 찾아 목록으로 세웁니다. 여러 도곽을 골라 "교면포장"이라고 붙이면 순번이 자동으로 붙고, 그 이름이 부재·위치·엑셀 시트 이름으로 따라다닙니다. 손상은 좌표로 어느 도곽인지 판정되어 도곽별 물량표가 저절로 나뉩니다. 원본 DWG는 고치지 않고 손상은 별도 기록으로 쌓여 성과품을 낼 때 도면에 얹히며, 좌표가 원본 그대로라 도면에서 잰 길이가 실제 물량이 됩니다. 도곽 100개짜리 도면도 지금 보는 도곽만 화면에 꽉 채우고 [이전]/[다음]으로 넘겨 갑니다.

손상 하나를 넣는 데 세 동작

손상을 고르고, 도면에 그리고, 수치를 넣습니다. 그러면 도면 표기·손상 목록·물량표·엑셀이 한꺼번에 만들어집니다. 고른 손상에 필요한 칸만 나옵니다 — 균열은 폭/길이, 면적형은 가로×세로, 깊이가 있으면 두께 t. 지난번 값이 미리 들어가 있어 같은 손상을 스무 개 넣을 때 [확인]만 누르면 넘어가고, Enter·스페이스·↑↓로 손을 떼지 않고 이어 칩니다. 개소에 2를 넣으면 표기 뒤에 (2EA)가 붙고 물량도 두 배가 되며, "우측 하부" 같은 비고는 손상물량표 [비고] 칸에 그대로 실립니다.

네 가지 입력 — 펜 · 음성 · 터치 · 키보드

어느 방법으로 넣어도 저장되는 자료는 똑같습니다. 칸 필기판은 허공이 아니라 키보드 칸에 펜으로 쓰고, 읽은 결과를 눈으로 보고 넘어갑니다. 균열이면 「숫자/숫자」, 면적이면 「숫자x숫자」로만 읽어 엉뚱한 글자가 들어오지 않고, 1을 넣어도 1.0으로 소수 첫째 자리로 통일됩니다. 음성은 기기 안에서 알아듣기 때문에 사다리 위, 장갑 낀 손, 교량 아래에서 통신이 끊겨도 됩니다. "균열 영점이 이점오"라고 말하면 손상 이름과 수치가 차례로 칸에 들어가고, 자주 쓰는 말을 몇 번 읽어 두면 그 사람 말투에 맞춰집니다. 학습한 것은 기기 안에만 남습니다.

손상 말고도 현장에서 재는 것들 · 적은 것은 잃지 않습니다

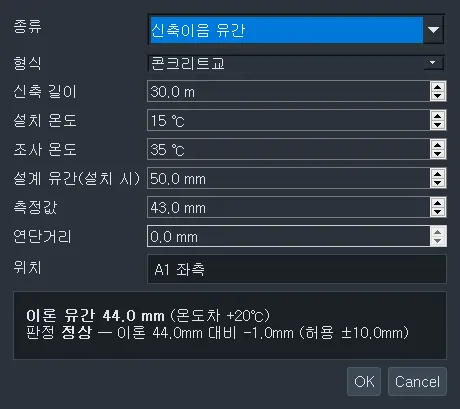

사진, 비파괴시험, 신축이음 유간, 받침 이동량, 현장 메모가 모두 손상 ID를 공통 열쇠로 묶여 성과품에서 다시 만납니다. 사진은 파일 이름이 손상 ID라 짝을 잃지 않고, 비파괴시험은 넣는 즉시 평균·추정강도가 나오며, 받침은 값 하나(A1 +, A2 −)만 받습니다. 전차에 보수된 손상은 [보수완료]로 찍어 성과품에서 색이 갈립니다. 30초 자동저장·작업 저널·입력 회복·되돌리기로 배터리가 나가도, 프로그램이 갑자기 닫혀도 적은 것은 남습니다. 음성 인식도, 도면 열기도, 저장도 인터넷을 쓰지 않고 오프라인으로 완결됩니다.

SafeCAD Android — 태블릿을 펼 수 없는 자리에서도

사다리 위, 좁은 점검통로, 비 오는 날 한 손만 쓸 수 있는 자리. 수첩에 적으면 사무실에서 다시 옮겨야 하지만 휴대폰으로 적으면 그대로 성과품이 됩니다. 태블릿이 만든 도곽 파일(.bfcg)을 열어 손상 자리를 짚고, 손상·신축이음 유간·받침 이동량(A1 +, A2 −)·반발경도·탄산화·사진·메모를 큰 버튼과 짧은 흐름으로 넣습니다. 오프라인 한국어 음성과 음성 학습도 그대로 됩니다. 같은 도곽 번호, 같은 BTS_ID, 같은 표준양식 엑셀이라 누가 태블릿으로 했고 누가 휴대폰으로 했는지 따지지 않고 취합보드에서 한꺼번에 합쳐집니다. 태블릿을 대신하지 않습니다 — 메웁니다.

돌아오면 이미 성과품입니다

[작업 완료]를 누르면 외관조사망도 DWG·손상물량표 XLSX·손상기록 BFC·사진첩이 폴더 하나에 전부 담기고 회사 전송 폴더로 한 번에 올라갑니다. 손상물량표는 취합보드·CAD Master·교량안전진단이 함께 쓰는 하나의 표준양식이라 뒤 프로그램에서 옮겨 적는 일이 생기지 않습니다. 설치는 폴더를 복사하는 것으로 끝나며 서버도 라이선스 서버도 필요 없습니다. 교육은 반나절이면 충분하고, 예전 도면·엑셀도 표준양식으로 맞추면 그대로 읽어 이어서 씁니다.

핵심 지표

• 110분 → 30분 — 도곽 하나에 드는 시간
• 80종 — 손상 — 부재와 재료에 맞게
• 4가지 — 입력 — 펜 · 터치 · 음성 · 키보드
• 30초 — 자동저장 — 적은 것은 잃지 않는다

산출물

• 외관조사망도 DWG
• 손상물량표 XLSX (표준양식)
• 손상기록 BFC
• 사진첩 (손상 ID 파일명)
• 현장 메모
• Android: 손상기록 · 손상물량표 XLSX · 사진

도입 효과

• 줄어든 시간은 「옮겨 적는 시간」 — 도곽 20개 교량 기준 약 37시간이 약 10시간으로, 재입력·재작도가 사라짐
• 어긋날 곳이 없다 — 옮겨 적지 않으니 도면·물량표·보고서의 숫자가 다를 수 없음
• 현장에서 이미 성과품 — 돌아온 폴더에 외관조사망도 DWG와 손상물량표 엑셀이 들어 있음
• 사람이 바뀌어도 같다 — 입력 형식이 강제되어 누가 적어도, 태블릿이든 휴대폰이든 같은 모양으로 남음
