공동구 상태평가 프로그램

공동구는 교량·터널과 산정 방식이 다릅니다

교량편이 가중치 × 결함도지수로 평가하는 것과 달리, 공동구편은 측점(단위길이)마다 평가항목별 결함점수를 매기고 그 합을 총점(36 또는 34)으로 나눈 결함지수 f로 평가합니다. 가중치가 없고, 다련형(2·3련)은 구간별 결함지수를 연장비로 가중해 통합합니다. 측점 수십~수백 개의 결함점수를 엑셀로 수기 합산하면 항목 평균·버림 규칙을 한 곳만 틀려도 등급이 바뀌고, 손상조사 야장의 균열폭·면적률·누수상태를 다시 등급으로 옮겨 적는 과정에서 판정 편차와 누락이 생깁니다. 이 프로그램은 지침 제15장의 산정 절차·결함점수표·등급 경계·버림 규칙을 원문 그대로 구현하여 수백 개 측점의 집계를 손계산 없이 한 번에 끝냅니다.

공동구 구성 · 다련형 연장비 가중 · 재료시험 계획

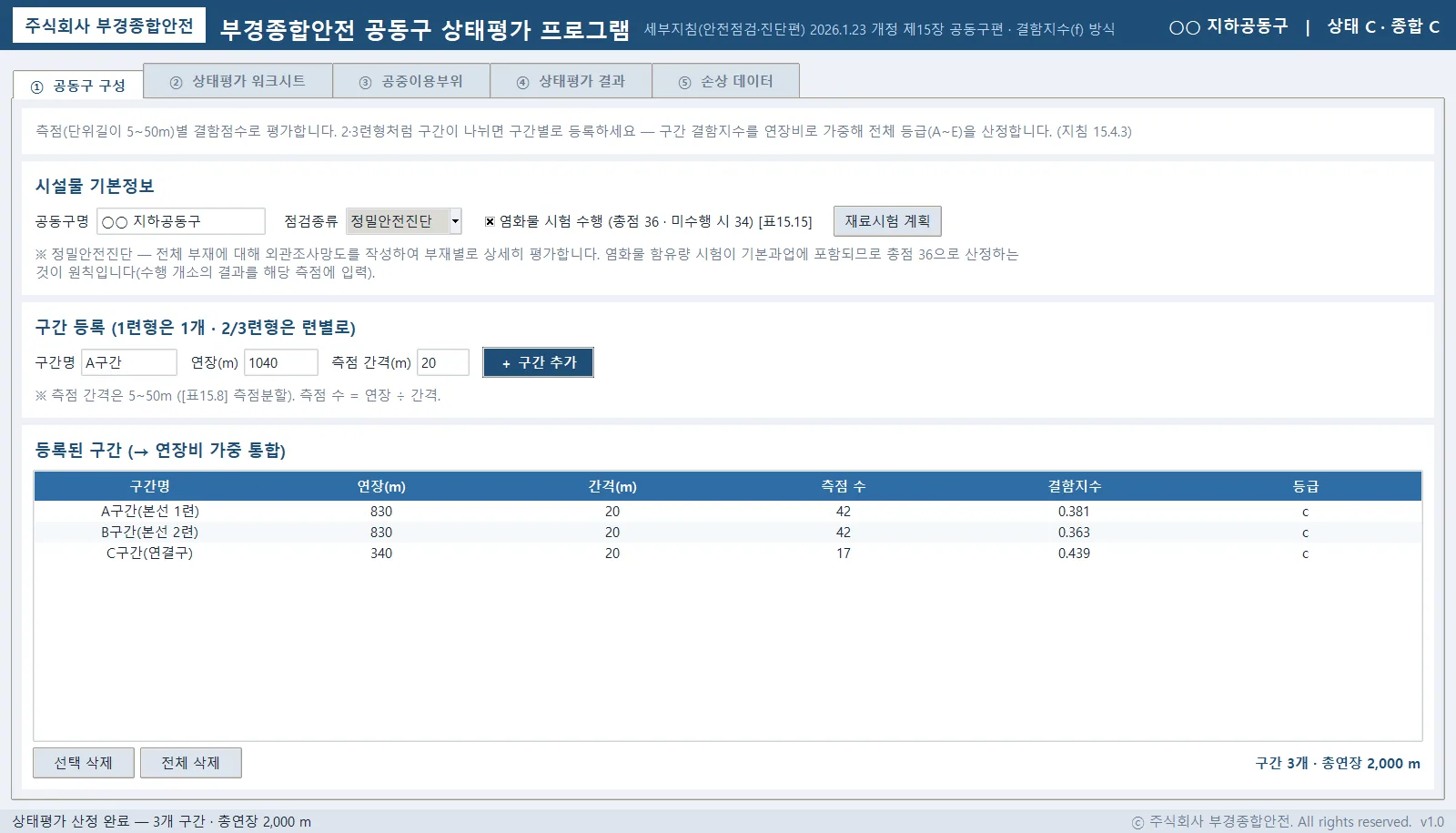

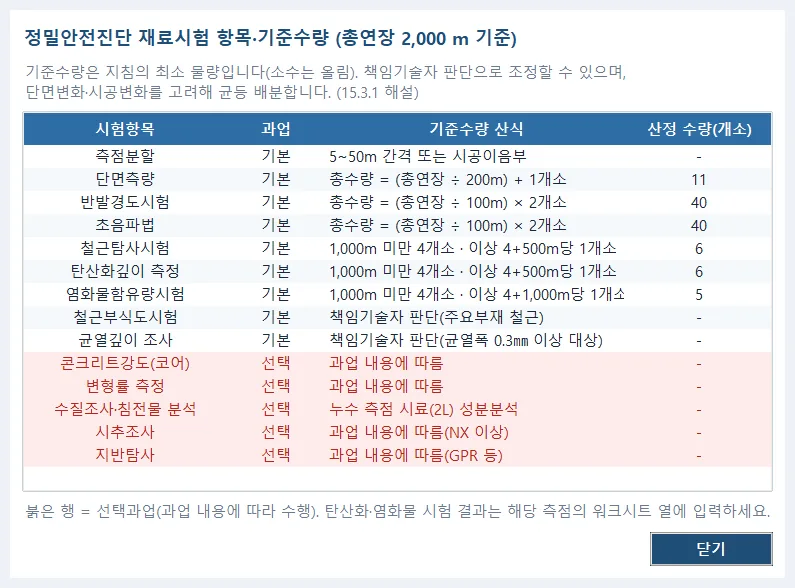

공동구명과 점검종류, 구간 연장·측점 간격만 입력하면 측점 수 = 연장 ÷ 간격으로 균등 분할되고, 지침 범위(5~50m)를 벗어나면 경고합니다. 구간(련)별 결함지수를 Σ(f × 연장비)로 통합해 전체 평가지수를 산정하며, 지침 해설의 3련형 예시(연장비 0.415·0.415·0.170 → 0.144 → A)를 그대로 재현합니다. 염화물 시험은 정밀안전진단에서 기본과업(총점 36), 정밀안전점검에서 선택과업(미수행 시 34)이므로 점검종류를 고르면 기본값이 전환됩니다. 총연장을 기준으로 반발경도·초음파·철근탐사·탄산화·염화물 등의 재료시험 기준수량을 [표15.8]·[표15.12] 산식대로 계산(소수는 올림)하고 기본·선택과업을 색으로 구분합니다.

측점별 상태평가 워크시트 (1·2단계)

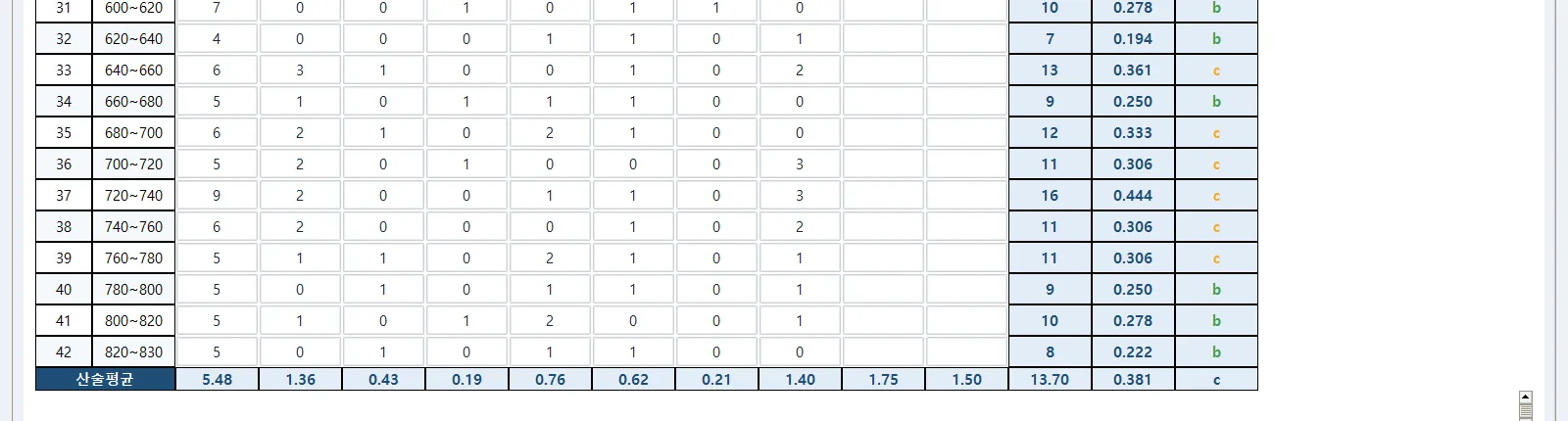

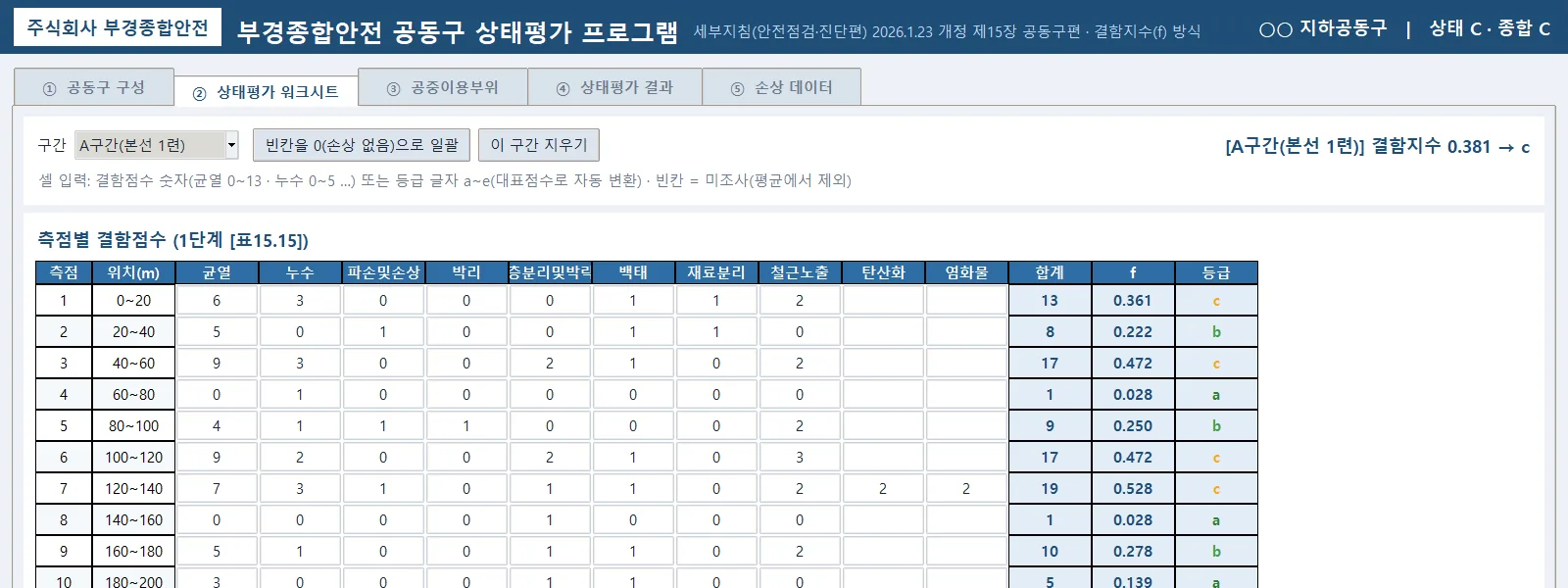

행은 측점, 열은 평가항목입니다. 셀에 결함점수를 넣거나 a~e를 넣으면 [표15.15] 구간 중앙값(내림)이 대표점수로 자동 변환되고, 균열 0~13, 누수 0~5처럼 항목마다 다른 범위를 검증합니다. 측점마다 결함점수 합계와 f = 합계 ÷ 총점, 등급 a~e가 색으로 표시되어 어느 측점이 전체 등급을 끌어내리는지 바로 확인됩니다. 맨 아래 산술평균 행이 곧 그 구간의 2단계 결과이며, 항목 평균이 경계값일 때 소수점이하를 버림하여 판정하는 지침 규칙(균열 2.8 → 2 → a)까지 반영합니다. 빈칸은 미조사로 보아 합계와 평균에서 제외하므로 조사하지 않은 측점 때문에 결과가 좋아지지 않으며, '빈칸을 0으로 일괄' 기능은 외관조사 항목에만 적용되고 탄산화·염화물은 채우지 않습니다.

손상조사 엑셀 자동 판정 [표15.16~15.19]

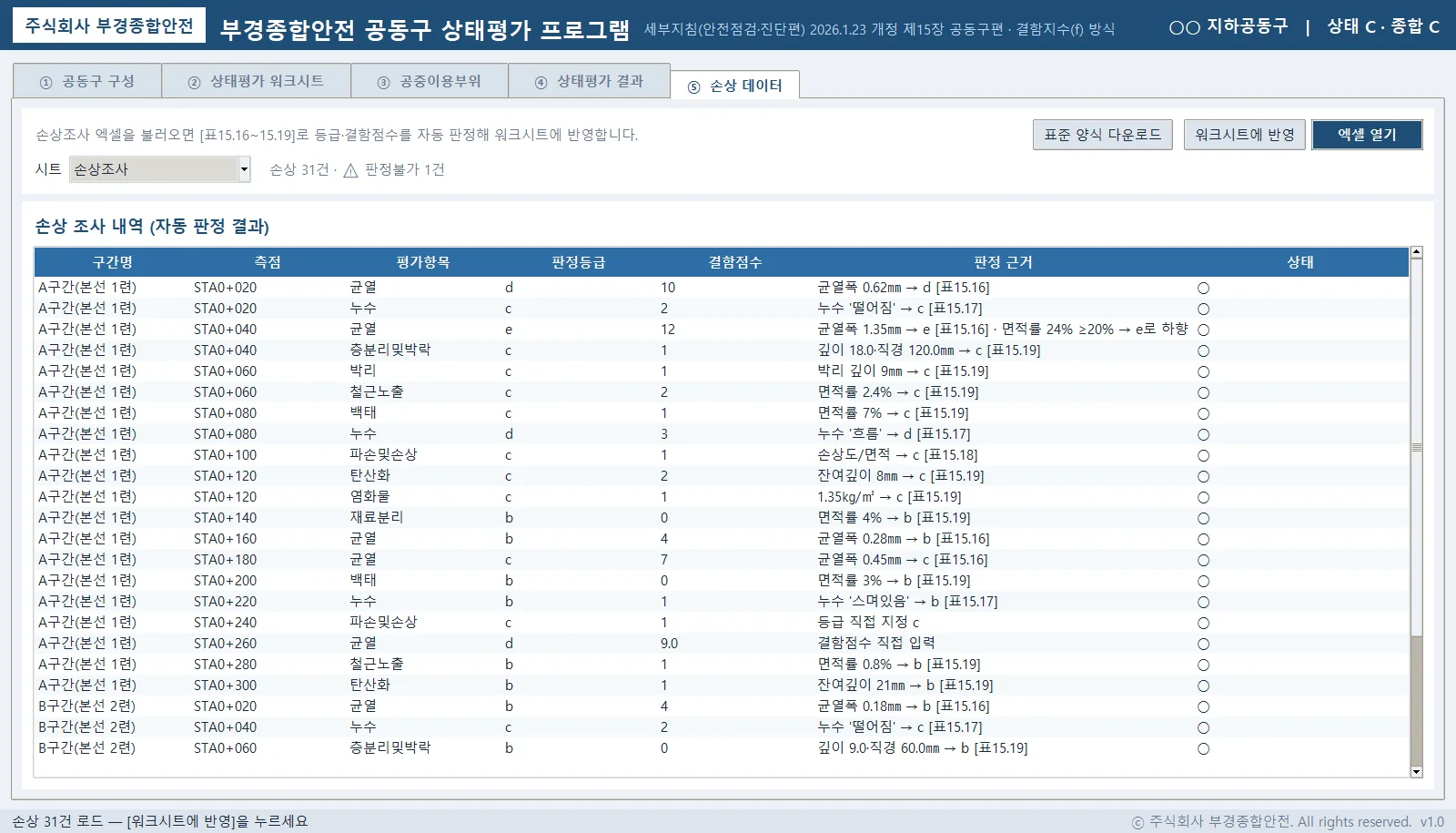

현장 손상조사 엑셀을 그대로 불러오면 균열폭·면적률·깊이·직경·잔여깊이·염화물량·누수상태·손상도를 읽어 [표15.16~15.19]로 등급과 결함점수를 자동 판정하고 워크시트에 반영합니다. 측점을 번호·거리·범위·STA0+040 어느 방식으로 적어도 인식하고, '망상균열'·'백화' 같은 손상내용도 평가항목으로 자동 분류합니다. 판정 우선순위는 결함점수 직접 입력 > 등급 직접 지정 > 정량값 자동 판정 순으로, 조사자가 확정한 값이 언제나 우선합니다. 균열·박리·층분리및박락의 면적률 20% 이상은 1단계 하향하고 같은 (측점, 항목)에 여러 손상이 있으면 가장 불량한 값을 적용하며(15.4.2), 판정할 수 없는 행은 ⚠로 표시하고 건수를 알려 누락을 막습니다.

상태평가 결과 · 종합평가 · 중대한결함 검토

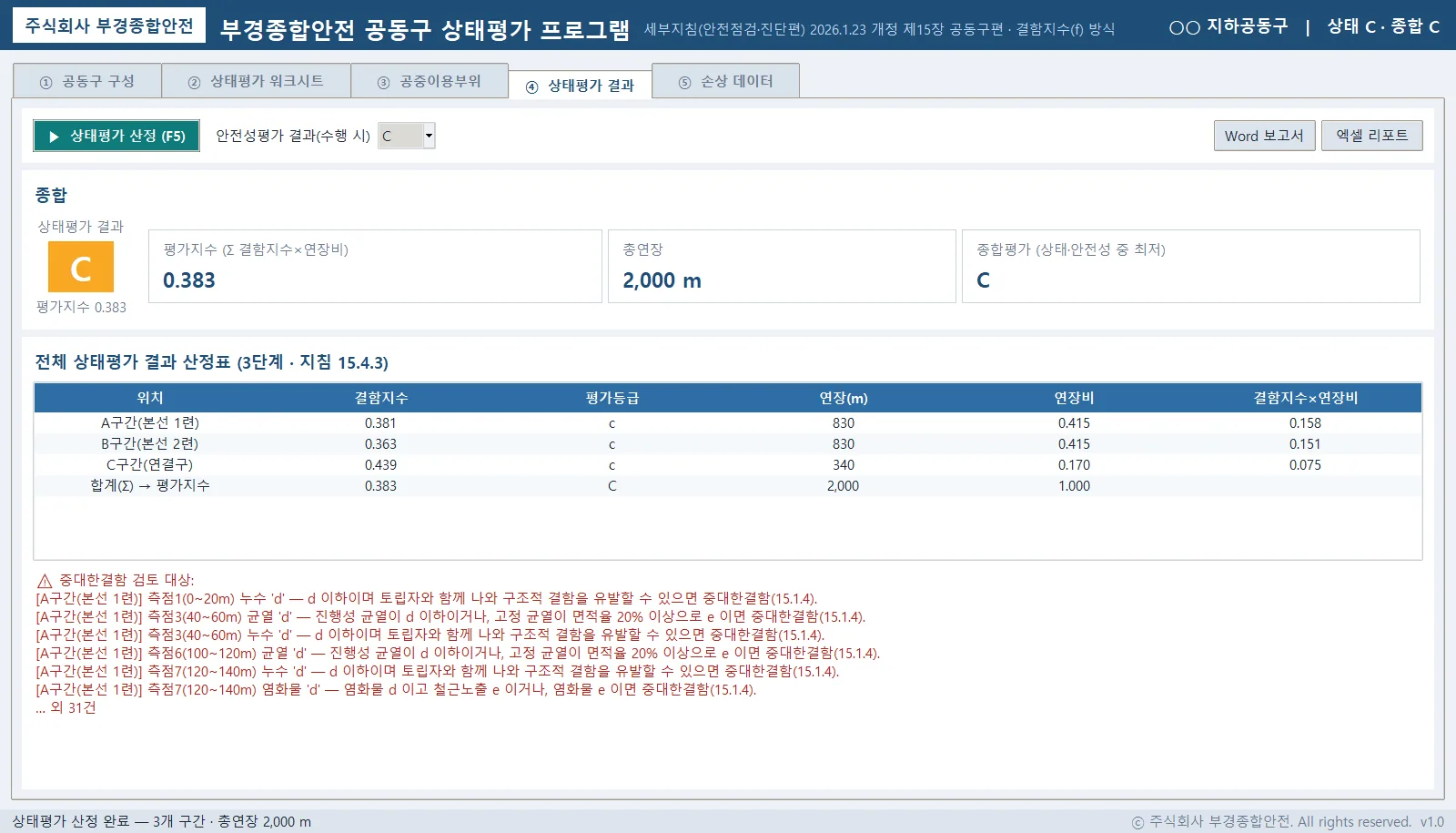

구간별 결함지수·등급·연장·연장비·(결함지수 × 연장비)와 합계 행이 지침 서식대로 나와 검토자가 손계산으로 검산할 수 있습니다. 안전성평가 결과를 입력하면 상태평가와 비교해 최저 등급이 종합평가(15.6)로 확정됩니다. 누수 d 이하 + 토립자 동반, 균열의 진행성 여부처럼 조사자 판단이 필요한 중대한결함 조건은 프로그램이 단정하지 않고 해당 측점과 지침 조항을 근거로 '검토 대상'으로 제시합니다. 추락방지시설·도로포장·도로부 신축이음부·환기구 덮개는 a~e로 평가해 전체 결함지수에는 반영하지 않고 보고서에 별도 수록하며, d·e는 중대한결함 검토 대상입니다. 산정 결과는 엑셀 리포트(1·2·3단계 산정표)와 Word 보고서로 저장되고, 입력·결과 전체를 .kdse 파일로 저장해 재개·인계할 수 있습니다.

핵심 지표

• 3단계 — 지침 15.4.3 산정 절차 완전 구현
• 10항목 — [표15.15] 결함점수 · 총점 36 / 34
• 145항목 — 회귀 검증 · 지침 원문 예시 재현
• 1~3련 — 다련형 연장비 가중 통합

산출물

• 엑셀 리포트(.xlsx) — 개요·구간별 1단계·구간별 2단계·3단계 전체·재료시험·공중이용·종합
• Word 보고서(.docx) — 평가 개요·전체 상태평가 결과 산정·구간별 측점 결함지수·중대한결함 검토 대상·공중이 이용하는 부위
• 프로젝트 파일(.kdse)
• 측점별 결함점수표(1단계)·측점별 등급표(2단계)
• 3단계 연장비 가중 산정표
• 재료시험 계획표
• 중대한결함 검토 목록
• 손상조사 표준 양식(15열·작성요령 시트)

도입 효과

• 입력 즉시 측점 합계·f·등급이 재계산되고 항목 평균의 소수점이하 버림 규칙까지 지침대로 자동 적용 — 수기 합산 오류 제거
• 손상조사 엑셀을 그대로 읽어 [표15.16~15.19]로 등급·결함점수를 자동 판정하고 판정 근거를 한 줄씩 기록 — 판정 편차·누락 방지
• 구간 연장만 입력하면 2·3련형 연장비 가중 통합이 자동, 점검종류 선택으로 염화물 시험 여부와 총점 36/34 전환
• 산정 근거가 남는 엑셀·Word 성과품이 정밀안전점검·진단 보고서의 상태평가 편에 그대로 편철
